4.3 inci 480x800 IPS TFT Display Screen HX8369-A01 Mipi Interface 45 Pin dengan Resistive Touch Panel
4.3 inci MIPI TFT Screen 480x800 IPS LCD Display Deskripsi Produk
SAEF TECHNOLOGY SF-TC430S-8671A-T adalah layar full TFT-LCD berukuran 4,3 inci dengan resolusi 480x800 (480 piksel horizontal dengan 800 piksel vertikal).6V sampai 3.3V, tegangan khas adalah 2.8V. dan mendukung antarmuka MIPI.peralatan keamanan yang membutuhkan tampilan TFT dalam kualitas tinggi dan gambar berwarna.
SF-TC430S-8671A-T adalah TFT tipe IPS-LCD dengan kecerahan 200 cd/m2 (nilai khas) untuk aplikasi yang membutuhkan pencahayaan latar belakang yang lebih terang, silakan hubungi penjualan kami.Cahaya permukaan dapat disesuaikan menjadi 1000 cd/m2.
SF-TC430S-8671A-T dapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.
| Produk: |
4.3 inci IPS TFT LCD |
Resolusi: |
480x800 piksel |
| Arah melihat: |
Semua sudut pandang (IPS) |
Layar sentuh: |
Dengan Resistive Touch Screen (Optional) |
| Antarmuka: |
Antarmuka MIPI (Dipersonalisasi) |
Nomor Pin: |
45 Pin (Dipersonalisasi) |
| Koneksi: |
Plugging (Dipersonalize) |
Luminance permukaan: |
200 Cd/m2 (Diperbaiki) |
| Operasi Temp.: |
-20°C sampai +70°C |
Kepatuhan: |
Sesuai dengan REACH & RoHS |

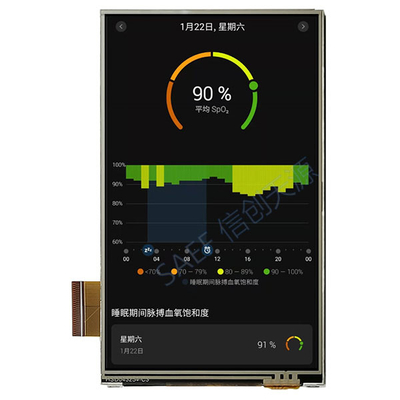

4.3 inci MIPI TFT Screen480x800IPS LCD Display Gambar Produk
Definisi Pin Antarmuka
| Tidak, tidak. |
Nama PIN |
I/O |
Deskripsi |
| 1 |
GND |
Aku |
Tanah |
| 2 |
CN |
I/O |
sinyal jam DSI-CLK |
| 3 |
CP |
I/O |
Sinyal DSI-CLK+jam |
| 4 |
GND |
Aku |
Tanah |
| 5 |
D0N |
I/O |
Sinyal jam DSI-D0 |
| 6 |
D0P |
I/O |
Sinyal jam DSI-D0+ |
| 7 |
GND |
Aku |
Tanah |
| 8 |
D1P |
I/O |
Sinyal jam DSI-D1+ |
| 9 |
D1N |
I/O |
Sinyal jam DSI-D1 |
| 10 |
GND |
Aku |
Tanah |
| 11 |
Reset |
Aku |
LCM Reset sinyal masukan |
| 12 |
TE |
Aku |
Kekuatan efek merobek |
| 13 |
VCI |
Aku |
Sumber Daya 2.8V |
| 14 |
IOVCC |
Aku |
Sumber Daya 1.8V-2.8V |
| 15 |
GND |
Aku |
Tanah |
| 16 |
A |
O |
LED + |
| 17 |
K |
O |
LED |
| 18 |
GND |
Aku |
Tanah |
| 19 |
YU |
Aku |
Pin Panel Sentuh |
| 20 |
XL |
Aku |
Pin Panel Sentuh |
| 21 |
YD |
Aku |
Pin Panel Sentuh |
| 22 |
XR |
Aku |
Pin Panel Sentuh |
| 23 |
GND |
Aku |
Tanah |
| 24-51 |
NC |
Aku |
️ |
Karakteristik DC (VDD=2,8V,Ta=25°C)
| Artikel |
Simbol |
Min |
Jenis |
Maksimal |
Satuan |
Kondisi pengujian |
| Tegangan operasi |
VDD |
2.6 |
2.8 |
3.3 |
V |
️ |
| Arus pasokan |
IDD |
️ |
️ |
5 |
mA |
VDD = 2,8V, Ta = 25°C |
| Tegangan masukan |
HIV |
0.8VDD |
️ |
VDD |
V |
️ |
| VIL |
0 |
️ |
0.2VDD |
V |
| arus kebocoran masukan |
IIL |
- Satu.0 |
️ |
1.0 |
mA |
VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel |
Simbol |
MIN |
TYP |
Maksimal |
UNIT |
Kondisi
|
Catatan |
| Tegangan Pasokan |
Vf |
️ |
25.6 |
️ |
V |
Jika=20 mA |
️ |
| Pasokan arus |
Jika |
️ |
20 |
️ |
mA |
️ |
️ |
| Tegangan kebalikan |
Vr |
️ |
️ |
5 |
V |
️ |
|
| Penghambatan daya |
Pd |
️ |
️ |
️ |
mW |
️ |
|
| Intensitas Cahaya untuk LCM |
️
|
️ |
200 |
️ |
Cd/m2 |
Jika = 20mA |
️ |
| Keseragaman untuk LCM |
️ |
80 |
️ |
️ |
% |
Jika=20 mA |
️ |
| Waktu hidup LED |
Waktu |
50000 |
️ |
️ |
Jam |
️ |
️ |
| Warna lampu latar |
Putih |

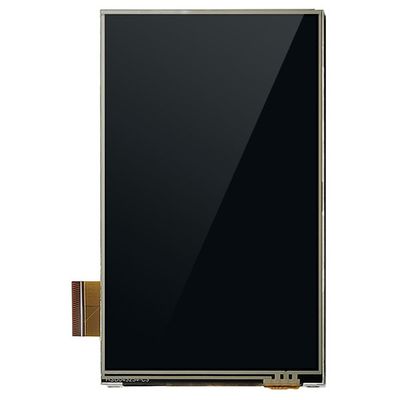

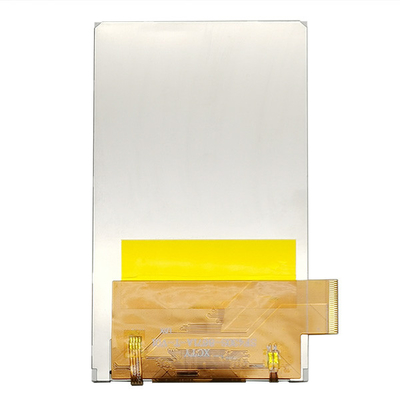

4.3 inci MIPI TFT Screen480x800IPS LCD Tampilan Gambar Produk Nyata
Fasilitas Pabrik dan Sertifikat
TFT LCD Display Module Manufacturer - lebih dari 300 item standar TFT di jalur
SAEF Technology adalah produsen terkemuka global TFT LCD yang berbasis di China. SAEF menawarkan berbagai macam modul TFT ukuran kecil hingga menengah dalam ukuran mulai dari 0,96", 1.22" bulat, 1,28 "bulat,1.44", 1.54", 1.77, 2", 2.1" bulat, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 ", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" dan 28" TFT (ukuran diagonal area aktif) dan sebagainya. Ada lebih dari 300 model standar TFT yang terdaftar di situs web ini;Selain itu, hampir setiap item dapat diterima untuk berasal dari item standar untuk memenuhi kebutuhan pelanggan.
Tampilan TFT SAEF memenuhi standar industri termasuk modul TFT-LCD standar, IPS TFT, TFT LCD kecerahan tinggi (tampilan yang dapat dibaca sinar matahari), panel TFT dengan papan pengontrol,Tipe batang TFT, Wide Temperature TFT LCD. Tampilan ini termasuk mode lanskap atau potret.Tampilan LCD SAEF TFT tersedia dalam berbagai resolusi serta layar sentuh opsional dalam resistif dan proyektif kapasitif (PCAP layar sentuh) teknologiBanyak modul TFT kami memiliki lebih dari satu antarmuka yang tersedia termasuk MCU, RGB, TTL, LVDS dan MIPI DSI.Modul TFT SAEF sangat cocok untuk sejumlah aplikasi termasuk kontrol industri, mesin kopi, peralatan medis, sistem POS, otomatisasi, navigator GPS, barang putih, kontrol energi, telekomunikasi, peralatan medis dan sebagainya
Kata kunci pencarian: tft 4.3", 4.3" tft LCD, 4.3" tft LCD, 4.3 inci tft LCD, tft LCD 4.3, 4,3 "tft display, 4,3 "tft display, 4,3 "tft display, 4,3 "tft display, 4,3 "tft display, 4,3 "tft display, 4,3 "tft LCD display, 4,3 "tft screen, 4,3 "tft screen, 4,3 "tft screen,,Layar LCD TFT 4,3 inci, 480x800 IPS TFT, 4,3 inci IPS, 4,3 inci 800x480, 4,3 inci MIPI LCD
