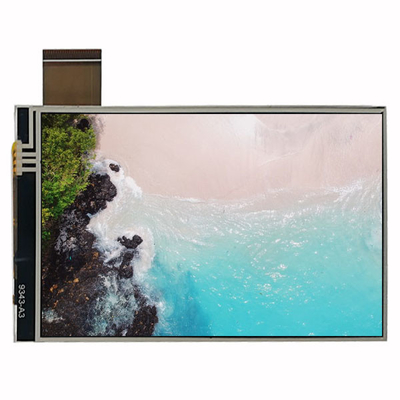

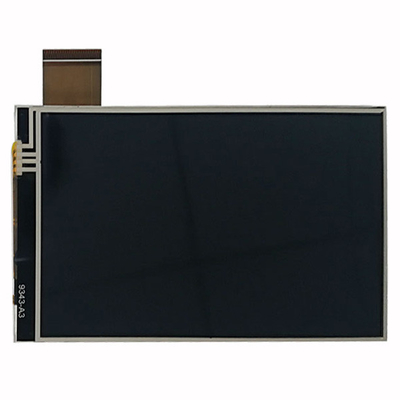

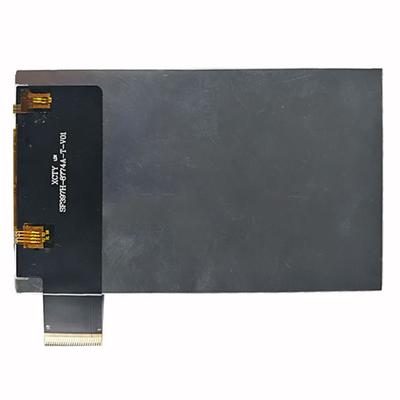

Modul LCD TFT 4 inci 480x800 IPS sudut pandang penuh dengan antarmuka RGB dan RTP Touch
Saef Tech SF-TC397H-8774A-T adalah diagonal ukuran 3,97 ′′ (4,0 ′′) IPS tipe TFT LCD Display dengan resolusi 480x800 piksel.
Detail Produk Cepat:
1. Ukuran LCD: 3,97 ′′ ((4,0 ′′ inci)
2Resolusi: 480x800
3. Sudut pandang: Sudut pandang bebas
4Dimensi garis besar: 57.14*96.85*3 mm
5. LCD Driver IC: ILI9806E
6. Jenis antarmuka LCD: RGB
7. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C
8. Panel sentuh: Resistif layar sentuh
Fitur produk:
1. SF-TC397H-8774A-T adalah modul LCD TFT berukuran diagonal 3,97 ′′ (4,0 ′′), 480x800, layar LCD TFT berwarna penuh dengan Resistive Touch Screen (RTP).
2. Modul ini mendukung RGB Interface. Model SF-TC397H-8774A-T memiliki dimensi modul 57.14*96.85 mm dan ukuran area aktif 51.84 x 86.40 mm;
3. SF-TC397H-8774A-T terintegrasi dengan pengontrol ILI9806E pada modul, dan tegangan pasokan logisnya berkisar dari 2.6V hingga 3.3V.
4. dapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.
5. SF-TC397H-8774A-T adalah modul LCD mode potret, dengan luminans 400 cd/m2. Jika Anda ingin menggunakannya sebagai mode potret atau menyesuaikan luminans, silakan hubungi kami untuk dukungan teknis lebih lanjut.
6. SF-TC397H-8774A-T FPC dapat disesuaikan, dan opsional untuk dengan atau tanpa Resistive Touch Screen (RTP).
Keuntungan Produk
1. IPS sudut pandang penuh ((80/80/80/80). sudut pandang yang sangat baik. sempurna untuk berbagai jenis aplikasi, terlepas dari menempatkan di atas, atau di atas meja, atau digunakan genggam, dll
2Kinerja tampilan yang sangat baik dari warna latar belakang, kecerahan, sudut pandang, dan intensitas, dll.
3. Suhu luas di atas -20 °C sampai +70 °C untuk aplikasi industri.
4. Fleksibel untuk memiliki dengan atau tanpa layar sentuh resistif. Kami dapat mendukung untuk merancang kustomisasi CTP ((kapasitif panel sentuh) untuk pelanggan juga. FPC disesuaikan juga.
5Solusi biaya rendah di antara jenis yang sama dalam industri LCD.
6Mudah dipasang dan mudah dirawat.
Layanan Pelanggan
1Sebelum menandatangani kontrak resmi dengan pelanggan kami kami akan membantu menganalisis dan memberikan solusi profesional berdasarkan informasi proyek pelanggan dan keluar dengan solusi yang optimal.
2Pertanyaan Anda terkait dengan produk atau harga kami akan dijawab dalam 24 jam.
3. Terus menginformasikan proses produksi pelanggan kami dan membantu mengatur pemeriksaan kualitas di pabrik jika perlu.
4. Garansi satu tahun untuk layar LCD kami setelah pengiriman. Semua cacat dapat dikembalikan dan diganti dalam masa garansi.
5Pembeli dapat mengirim teknisi ke pabrik kami untuk pelatihan gratis sebelum pengiriman.
6Untuk dukungan teknis atau komersial yang penting, kami akan mengatur pertemuan panggilan, layanan teknis online, atau bantuan lokal di tempat,dll untuk memenuhi kebutuhan pelanggan yang berbeda.
FAQ
1Bagaimana aku bisa memesan?
Mohon berikan rincian persyaratan Anda sejelas mungkin sehingga kami dapat mengirimkan penawaran pada saat pertama kali.
Untuk mendesain atau diskusi lebih lanjut, lebih baik menghubungi kami melalui email / telepon untuk proposal solusi LCD yang lebih jelas dan akurat untuk Anda. .
2Apa jenis tampilan yang kita berikan?
Kami memiliki TFT warna LCD display module, monochrome LCD module, OLED LCD module, LCD module dengan frame digital, Android Tablet, dll. Kami mendukung aplikasi indoor dan outdoor,aplikasi industri dan komersial.
Kami juga mendukung solusi standar dan solusi desain khusus.
Kami memiliki produk off-shelf dan desain untuk menyediakan pelanggan dengan solusi satu atap.
3Bagaimana dengan garansi?
Kami memiliki garansi 1 tahun. Semua cacat dapat dikembalikan dan diganti.
4Apa syarat pengiriman Anda?
Kami menerima EXW, FOB, FCA, dll. Anda dapat memilih yang paling nyaman atau hemat biaya untuk Anda.
| Produk: |
4 inci TFT LCD layar sentuh |
Layar sentuh: |
Resistive Touch Panel (RTP) |
| Resolusi: |
480x800 |
Arah melihat: |
IPS Sudut Penampakan Penuh |
| Pengemudi IC: |
ILI9806E |
Nomor Pin: |
51 pin |
| Koneksi: |
Penghubung |
Luminance permukaan: |
300 Cd/m2 (nits) |
| Antarmuka: |
RGB |
Umur LED: |
40,000 Jam |
3.97 inci ((4 inci) TFT LCD sentuhlayarMenggambar
Definisi Pin
| Tidak, tidak. |
Nama PIN |
I/O |
Deskripsi |
| 1 |
LEDK |
O |
Katode LED |
| 2 |
LEDA |
O |
LED Anode |
| 3 |
YU |
Aku |
Sinyal input panel sentuh |
| 4 |
XL |
Aku |
Sinyal input panel sentuh |
| 5 |
YD |
Aku |
Sinyal input panel sentuh |
| 6 |
XR |
Aku |
Sinyal input panel sentuh |
| 7 |
GND |
Aku |
Tanah |
| 8 |
VCI |
Aku |
Sumber Daya 2.8V Tegangan |
| 9 |
NC |
- |
Buka |
| 10 |
IOVCC |
Aku |
Sumber Daya 1.8V Tegangan |
| 11 |
TE |
Aku |
Kekuatan efek merobek |
| 12 |
SDO |
- |
SPI Interface Input/Output Pin |
| 13 |
SDI |
Aku |
SPI Interface Input/Output Pin |
| 14 |
WR/SCL |
- |
Sinyal Jam SPI |
| 15 |
CSX |
Aku |
Pin input untuk sinyal pemilihan chip |
| 16 |
RESX |
Aku |
LCM Reset sinyal masukan |
| 17-40 |
DB23-DB0 |
I/O |
Tampilan Data I/O |
| 41 |
ENABLE |
Aku |
Sinyal aktif data dalam mode I/F RGB 1. |
| 42 |
DOTCLK |
Aku |
Sinyal Jam untuk Sampel setiap tanggal |
| 43 |
HSYNC |
Aku |
Sinyal sinkronisasi horizontal |
| 44 |
VSYNC |
Aku |
Sinyal sinkronisasi vertikal |
| 45 |
LEDPWM |
Aku |
Pin ini terhubung ke driver LED eksternal. |
| 46 |
LWDON |
Aku |
Digunakan untuk menghidupkan / mematikan kontrol lampu LED eksternal. |
| 47 |
RS |
Aku |
Register pilih sinyal |
| 48 |
RD |
Aku |
Membaca sinyal strobo pin input |
| 49 |
IM0 |
Aku |
Pilih mode antarmuka |
| 50 |
IM1 |
Aku |
Pilih mode antarmuka |
| 51 |
GND |
Aku |
Tanah |

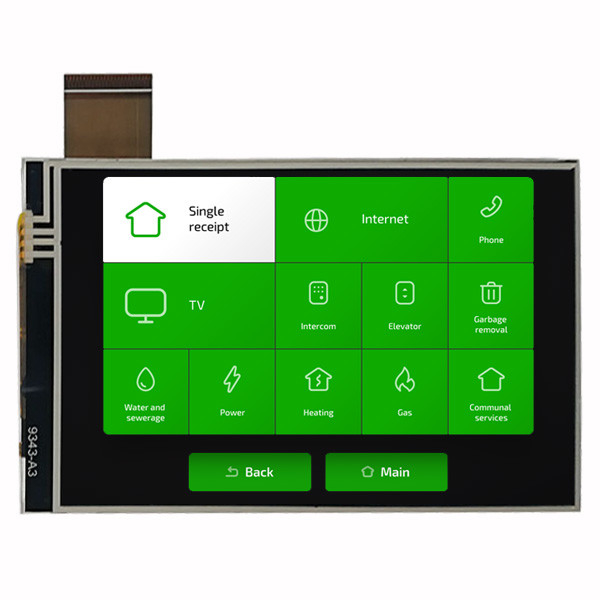

3.97 inci ((4 inci) TFT sentuh LCDlayar DEMOSTRASI PRODUK NYATA
