2.2 inci ILI9225G SPI & RGB Touch TFT LCD Screen,2.2" QCIF TFT LCD Display Module dengan Resistive Touch Panel

2.2 inci ILI9225G SPI & RGB Touch TFT LCD Screen,2.2" QCIF TFT LCD Display Module With Resistive Touch Panel Pengantar ProdukSF-TC220I-9752C-T Spesifikasi_IC-ILI9225G.pdf

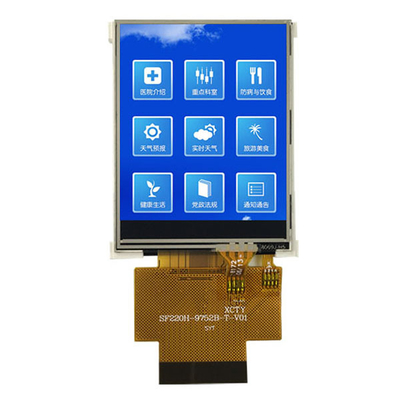

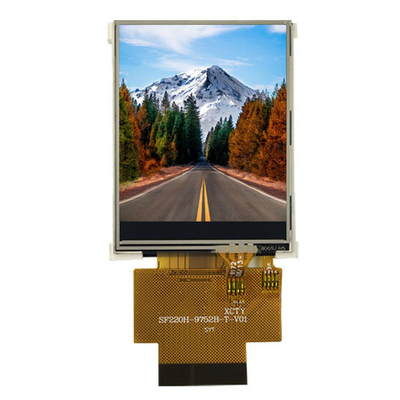

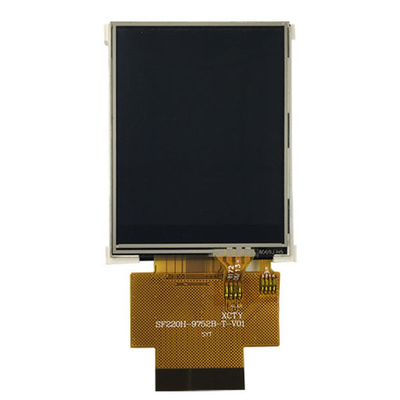

AmanSF-TC220I-9752C-Tadalah modul layar LCD TFT berukuran 2,2 inci diagonal berwarna penuh 176x220 QCIF. Modul LCD TFT berukuran 2,2 inci ini dibangun dengan IC ILI9225G; mendukung 3 jalur SPI dan RGB Interface.SF-TC220I-9752C-Tmodel memiliki dimensi modul41.7x56.16x3.35mm dan ukuran area aktif 43,56 x 34,85 mm; itu terintegrasi ILI9225G controller pada modul, rentang tegangan pasokan logika dari 1,6V hingga 3,3V.
Modul LCD TFT 2.2 ′′ ini adalah mode potret, jika Anda ingin menggunakan mode lanskap silakan hubungi kami untuk dukungan teknis lebih lanjut.2 "modul LCD ditampilkan dengan kecerahan hingga 200 cd/m2 ((nilai khas), dapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C.

SF-TC220I-9752C-Tadalah layar TFT 2,2 inci dengan Resistive Touch Screen (RTP)Modul LCD TFT,Modul LCD ini memiliki panel permukaan anti-silau, arah pandang jam 12, inversi skala abu-abu jam 6. Modul ini juga tersedia tanpa opsi layar sentuh yang bagian no.SF-TC220I-9752C-N.

Kata Kunci pencarian: tft 2.2, Tft 2.2", 2.2" Tft LCD, 2.2" Tft LCD, 2.2 inci Tft LCD, Tft LCD 2.2TFT display, 2.2 "tft display, 2.2 inci tft display, TFT display 2.2, TFT display 2,2", layar TFT 2,2 inci, layar TFT 2,2 inci, layar TFT 2,2 inci, layar TFT 2.2, layar TFT 2,2 inci, layar TFT 2,2", ILI9225G, SPI 2,2 inci, RGB 2,2 inci TFT, SPI 2,2 inci layar,

Fitur:

2.2 inci ILI9225G SPI & RGB Touch TFT LCD Screen,2.2" QCIF TFT LCD Display Module dengan Resistive Touch Panel Product Drawing

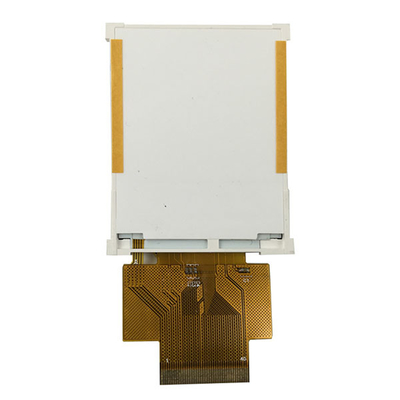

2.2 inci ILI9225G SPI & RGB Touch TFT LCD Screen,2.2" QCIF TFT LCD Display Module With Resistive Touch Panel Gambar Produk

Hubungi Kami

Kami senang mendengar tentang proyek Anda, Jika Anda memiliki pertanyaan, Anda dapat menghubungi kami di sales2@saef.com.cn

Layar sentuh LCD - Sentuh
1.1 Layar sentuh resistif
Sebelum munculnya iPhone, layar sentuh resistif hampir secara eksklusif digunakan, yang menggunakan sensor tekanan untuk kontrol deteksi kontak,yang membutuhkan kontak tegangan langsung untuk menemukan posisi sentuhan dengan mendeteksi resistensi.

Bagian utama dari layar sentuh resistif adalah layar film resistif yang sangat cocok dengan permukaan layar, yang merupakan film komposit multi-lapisan,yang menggunakan lapisan kaca atau pelat plastik keras sebagai lapisan dasar, dan permukaannya dilapisi dengan lapisan konduktif logam oksida transparan (resistensi konduktif transparan), yang ditutupi dengan lapisan pengerasan permukaan luar,lapisan plastik halus dan anti-garuk, dan permukaan dalamnya juga dilapisi dengan lapisan,dan ada banyak kecil (kurang dari 1/1000 inci) titik isolasi transparan antara mereka untuk memisahkan dua lapisan insulasi lapisan konduktifKetika jari menyentuh layar, dua lapisan lapisan konduktif bersentuhan di titik sentuh, dan resistensi berubah, menghasilkan sinyal di arah X dan Y,yang kemudian dikirim ke touch screen controllerKontroler mendeteksi kontak ini, menghitung posisi (X,Y), dan kemudian mensimulasikan perilaku mouse berdasarkan posisi yang diperoleh.Ini adalah prinsip paling dasar dari teknologi resistif layar sentuh.

Layar sentuh yang digunakan oleh penulis adalah layar sentuh resistif, dan chip kontrol layar sentuhnya sendiri adalah XPT2046 (di bagian belakang layar LCD U1 adalah chip).XPT2046 adalah 4-kabel touchscreen controller (SPI komunikasi) dengan resolusi 12 bit 125KHz slew rate approximation step-by-step A/D converter. XPT2046 mendukung antarmuka I/O tegangan rendah dari 1.5V hingga 5.25V. XPT2046 dapat mendeteksi posisi layar yang ditekan dengan melakukan dua konversi A/D,dan selain mengukur tekanan yang diterapkan pada layar sentuhKisaran suhu operasi adalah -40 °C ~ + 85 °C.

Chip ini sepenuhnya kompatibel dengan ADS7843 dan ADS7846, dan Anda dapat merujuk ke data sheet dari kedua chip ini untuk penggunaan rinci dari chip ini.
Catatan:

(1) Ketika menggunakan chip XPT2046, langsung menggunakan komunikasi SPI (baik perangkat lunak dan perangkat keras) untuk membaca output data 12-bit tinggi oleh terminal MISO,dan kemudian membaca koordinat X dan Y melalui konversi koordinat dan operasi penyaringan; (Ini dapat dilihat dalam proses pemrograman)

(2) Karena sifat fisiknya yang khusus, penggunaan dasar layar sentuh resistif membutuhkan kalibrasi kesalahan sentuh,tapi data kalibrasi dari layar resistif dari jenis yang sama LCD adalah kira-kira;

(3) Karena adanya mekanisme yang perlu dikalibrasi untuk layar sentuh resistif, umumnya perlu dikalibrasi sebelum digunakan.kita dapat menggunakan 24CXX (EEPROM) untuk menyimpan parameter kompensasi kalibrasi, dan kemudian kita tidak perlu kalibrasi ulang setiap kali kita menyalakan komputer; (Sebagai solusi terakhir, mengingat biaya,itu benar-benar mungkin untuk menyimpan data kalibrasi dalam flash - tidak sangat dianjurkan);

Keuntungan dari layar sentuh resistif: presisi tinggi, harga rendah, kemampuan anti-interferensi yang kuat, dan stabilitas yang baik.
Kelemahan layar sentuh resistif: mudah tergores, transmisi cahaya tidak sangat baik, dan tidak mendukung multi-touch.Jika tidak, pergeseran tidak kecil)

1.2 Layar sentuh kapasitas
Saat ini, hampir semua ponsel pintar, termasuk komputer tablet, menggunakan layar kapasitif sebagai layar sentuh, layar kapasitif adalah penggunaan sensor tubuh manusia untuk kontrol deteksi kontak,Tidak ada kontak langsung atau hanya kontak ringan, dengan mendeteksi arus yang diinduksi untuk menemukan koordinat sentuh. (Saat ini, layar sentuh kapasitif dasar adalah arus utama)

Ada dua jenis utama layar sentuh kapasitif:

1. permukaan capacitive capacitive layar sentuh.

Teknologi layar sentuh kapasitif permukaan menggunakan ITO (indium tin oxide,film konduktif untuk merasakan perilaku sentuhan permukaan layar melalui sensasi medan listrikTapi layar sentuh kapasitif permukaan memiliki beberapa keterbatasan, mereka hanya dapat mengenali satu jari atau satu sentuhan.

2. layar sentuh kapasitif diproyeksikan.

Layar sentuh kapasitif yang diproyeksikan adalah sensor yang menggunakan elektroda layar sentuh untuk memancarkan garis medan elektrostatik.Ada dua jenis kapasitansi yang umumnya digunakan dalam teknologi sensing kapasitif proyeksi: self-capacitance dan kapasitas interaksi.

Self-capacitance, juga dikenal sebagai absolute capacitance, adalah metode yang paling banyak digunakan, dan self-capacitance biasanya mengacu pada kapasitansi yang terdiri dari elektroda pemindaian dan tanah.Di permukaan kaca, terdapat elektroda pemindaian melintang dan longitudinal yang terbuat dari ITO, dan antara elektroda ini dan tanah membentuk kutub kapasitif.kapasitor ditambahkan secara paralel ke sirkuit, sehingga mengubah kapasitas keseluruhan jalur scan.

Kapasitansi interaksi, juga dikenal sebagai kapasitansi perpanjangan, membentuk kapasitansi pada persimpangan elektroda ITO transversal dan longitudinal pada permukaan kaca.Metode pemindaian kapasitansi interaktif adalah untuk memindai perubahan kapasitansi di setiap persimpangan untuk menentukan posisi titik sentuhKetika disentuh, itu akan mempengaruhi kopling elektroda berdekatan, sehingga mengubah kapasitansi di persimpangan,dan metode pemindaian kapasitas interaktif dapat mendeteksi nilai kapasitas dari setiap persimpangan dan perubahan kapasitas setelah menyentuh, sehingga membutuhkan waktu pemindaian yang lebih lama daripada metode pemindaian self-capacitance, dan perlu memindai dan mendeteksi elektroda X * Y. Saat ini, layar sentuh smartphone, tablet, dll.,semua menggunakan teknologi kapasitif interaktif. (LCD dari papan elit atom tepat waktu penulis adalah layar sentuh kapasitif)

Transmissive capacitive touch screen menggunakan dua kolom elektroda di kolom vertikal dan horisontal untuk membentuk sensing matrix untuk sensing touch.elektroda sumbu X dan elektroda sumbu Y, digunakan untuk mendeteksi perubahan kapasitansi dari setiap sel. elektroda dalam gambar sebenarnya transparan, dan itu di sini untuk kenyamanan semua orang. dalam gambar,Keakuratan dan resolusi layar kapasitif elektroda transparan di sumbu X dan Y terkait dengan jumlah saluran di sumbu X dan Y, dan semakin banyak saluran, semakin tinggi akurasi.
