Detail produk:
|
| Kata kunci: | Layar LCD TFT 5,6 inci | Layar sentuh: | Opsi panel sentuh resistif dengan CTP) |
|---|---|---|---|
| Resolusi: | 640x480 | Dimensi Kaca Penutup: | ODM |
| Antarmuka: | RGB | Pencahayaan Permukaan: | 280 cd/m2 |
| LED seumur hidup: | 40.000 jam | pin: | 40 |
| Melihat Arah: | jam 6 | Kepatuhan: | Sesuai dengan REACH & RoHS |
| Menyoroti: | 40 Pin 5.6 Inch TFT LCD,RGB 5.6 Inch TFT LCD,Resistif LCD RGB Display |
||
TFT Lcd Display 5.6 Inch RGB Interface 40 Pin Color Display Dengan Panel Sentuh Resistif
Modul Layar Sentuh RGB TFT 5,6 inciKeterangan
SAEF SF-TC560I-9270A-Tadalah layar TFT-LCD penuh 5,6 inci dengan resolusi 640x480 (640 horizontal x 480 piksel vertikal array).Model ini mendukung antarmuka RGB;tegangan suplai (VCC) dari panel LCD penggerak adalah dari 3.0V hingga 3.6V.SAEF SF-TC560I-9270A-T dapat digunakan dalam sistem tertanam, otomatisasi, GPS, peralatan medis, perangkat industri, peralatan keamanan yang memerlukan tampilan TFT dalam kualitas tinggi dan gambar berwarna.
SAEF SF-TC560I-9270A-Tadalah TFT tipe TN-LCD yang arah inversi skala abu-abunya adalah pukul 6.dengan kecerahan 280 cd/m2 (nilai tipikal).Itu dapat beroperasi pada suhu dari -20℃ hingga +70℃;suhu penyimpanannya berkisar dari -30℃ hingga +80℃.SF-TC560I-9270A-Tsepenuhnya kompatibel dengan model InnoluxAT056TN53V.1
| Kata kunci: | Layar LCD TFT 5,6 Inci | Layar sentuh: | Panel Sentuh Resistif (Opsi dengan CTP) |
|---|---|---|---|
| Resolusi: | 640x480 | Dimensi Kaca Penutup: | ODM |
| Antarmuka: | RGB | Pencahayaan Permukaan: | 280 Cd/m2 |
| LED Seumur Hidup: | 40.000 Jam | pin: | 40 |
| Melihat Arah: | jam 6 | Kepatuhan: | Sesuai dengan REACH & RoHS |
FAQ:
Q1.Bisakah saya memiliki pesanan sampel?
A: Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.Sampel campuran dari nomor item yang berbeda dapat diterima.
Q2.Bagaimana dengan lead timenya?
A: Untuk produk yang tidak tersedia, sampel yang tersedia segera.1-1,5 minggu untuk pembuatan ulang sampel.4-6 minggu untuk produksi massal.Untuk produk design-in, 2-3 hari untuk proposal counter drawing;2 minggu untuk pembuatan sampel pada persetujuan gambar;5-6 minggu untuk uji coba/produksi massal dengan persetujuan sampel.
Q3.Apakah Anda memiliki batas MOQ untuk sampel dan pesanan produksi?
J: MOQ Rendah.3-5 pcs untuk pemeriksaan sampel tersedia.Produksi massal MOQ biasanya 1 K/lot.Kami mendukung qty lebih rendah dari MP MOQ untuk pesanan trail-run/PP-run.
Q4.Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk sampai?
A: Dikirim melalui DHL, UPS, FedEx atau TNT.Dibutuhkan 5-7 hari untuk tiba.Maskapai penerbangan dan pengiriman laut juga opsional.
Q5.Bagaimana cara melanjutkan pesanan untuk modul LCD?
A: Pertama, beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan deposit tempat untuk pesanan formal.
Keempat Kami mengatur produksi.
Q6.Apakah boleh mencetak logo saya pada produk LCD?
J: Ya.Harap beri tahu pihak kami secara resmi dalam tahap desain, dan kami akan membuat sampel dengan logo Anda untuk pengujian dan persetujuan sampel Anda.Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.
Q7: Apakah Anda menawarkan jaminan untuk produk?
A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.
Q8: Bagaimana cara menangani yang salah?
A: Pertama, produk Kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan lcd baru dengan pesanan baru untuk jumlah kecil.Untuk produk batch yang rusak, kami akan memperbaikinya dan mengirimkannya kembali kepada Anda atau kami dapat mendiskusikan solusinya termasuk panggilan ulang sesuai dengan situasi nyata.
Modul Layar Sentuh RGB TFT 5,6 inciMenggambar
| nomor PIN | SIMBOL | I/O | FUNGSI |
| 1 | V LED | P | TEGANGAN DAYA UNTUK SIRKUIT LED |
| 2 | V LED | P | TEGANGAN DAYA UNTUK SIRKUIT LED |
| 3 | ADJ | Saya | SESUAIKAN KECERAHAN LED DENGAN PWM PULSA |
| 4 | GLED | P | DAYA UNTUK KATODE LED |
| 5 | GLED | P | DAYA UNTUK KATODE LED |
| 6 | VCC | P | TEGANGAN DAYA UNTUK SIRKUIT DIGITAL |
| 7 | VCC | P | TEGANGAN DAYA UNTUK SIRKUIT DIGITAL |
| 8 | MODE | Saya | KONTROL MODE DE ATAU HV |
| 9 | DE | Saya | AKTIFKAN DATA |
| 10 | VS | Saya | INPUT SINYAL VSYNC |
| 11 | HS | Saya | INPUT SINYAL HSYNC |
| 12 | GND | P | DAYA DASAR |
| 13 | B5 | Saya | MASUKAN DATA BIRU (MSB) |
| 14 | B4 | Saya | MASUKAN DATA BIRU |
| 15 | B3 | Saya | MASUKAN DATA BIRU |
| 16 | GND | P | DAYA DASAR |
| 17 | B2 | Saya | MASUKAN DATA BIRU |
| 18 | B1 | Saya | MASUKAN DATA BIRU |
| 19 | B0 | Saya | MASUKAN DATA BIRU (LSB) |
| 20 | GND | P | DAYA DASAR |
| 21 | G5 | Saya | MASUKAN DATA HIJAU (MSB) |
| 22 | G4 | Saya | MASUKAN DATA HIJAU |
| 23 | G3 | Saya | MASUKAN DATA HIJAU |
| 24 | GND | P | DAYA DASAR |
| 25 | G2 | Saya | MASUKAN DATA HIJAU |
| 26 | G1 | Saya | MASUKAN DATA HIJAU |
| 27 | G0 | Saya | MASUKAN DATA HIJAU (LSB) |
| 28 | GND | P | DAYA DASAR |
| 29 | R5 | Saya | MASUKAN DATA MERAH (MSB) |
| 30 | R4 | Saya | MASUKAN DATA MERAH |
| 31 | R3 | Saya | MASUKAN DATA MERAH |
| 32 | GND | P | DAYA DASAR |
| 33 | R2 | Saya | MASUKAN DATA MERAH |
| 34 | R1 | Saya | MASUKAN DATA MERAH |
| 35 | R0 | Saya | MASUKAN DATA MERAH (LSB) |
| 36 | GND | P | DAYA DASAR |
| 37 | DCLK | Saya | JAM DATA |
| 38 | GND | P | DAYA DASAR |
| 39 | L/R | Saya | PILIH ARAH PEMINDAIAN KIRI KE KANAN |
| 40 | U/D | Saya | PILIH ATAS ATAU BAWAH SCANNING ARAH |

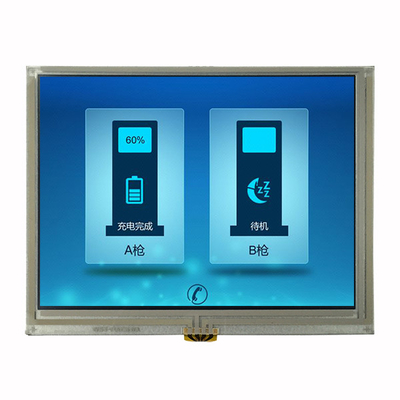

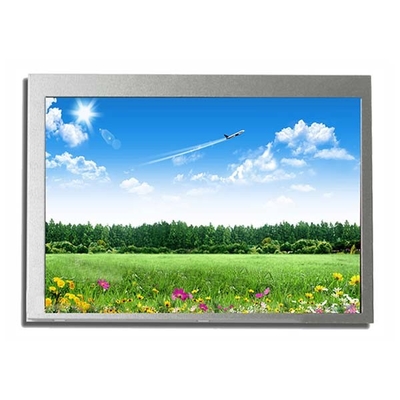

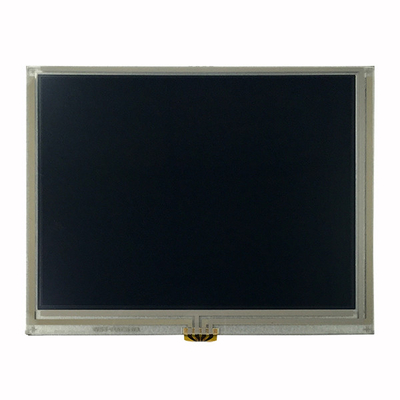

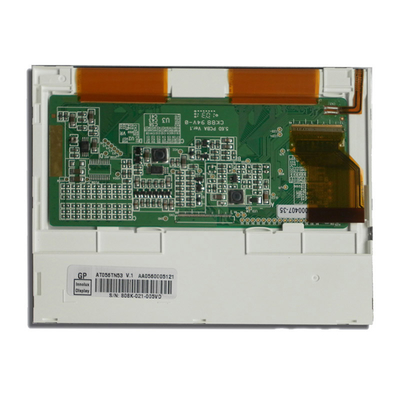

Modul Layar Sentuh RGB TFT 5,6 inciGambar Produk Nyata
