Detail produk:
|
Produk: | Layar TFT 3,5 Inci | Resolusi: | 320*240 titik |
---|---|---|---|
Layar sentuh: | Panel sentuh resistif (CTP opsional) | Dimensi Kaca Penutup: | Dapat disesuaikan |
Dimensi Garis Besar: | 63,9x76,9x4,45mm | Melihat arah: | 6:00 |
antarmuka: | RGB | Nomor PIN: | 54 pin |
Hubungan: | ZIF | Luminansi Permukaan: | 350 - 700 cd/m2(nit) |
Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | QVGA 3.5 Inch TFT Display SAEF,RGB 3.5 Inci TFT Display,LED tft lcd 3.5 inci ISO14000 |
** Unduh Data Sheet **
SF-TC350M-9268A1-T Spesifikasi.pdf
SF-TC350M-9268A1-N Spesifikasi.pdf
TFT LCD 3,5 Inch QVGA 320x240 HX8238 Shield Display RGB Interface LED Lampu Belakang Layar
TFT LCD 3,5 inci, 3,5" QVGA TFT Display Module Deskripsi
SF-TC350M-9268A1-Tadalah tampilan layar LCD QVGA 320x240 TFT berwarna penuh diagonal 3,5 inci. ini mudah dikendalikan oleh MCU. LCD TFT 3,5 inci ini dengan layar sentuh dapat digunakan dalam sistem tertanam, perangkat industri,peralatan keamanan dan genggam yang membutuhkan tampilan dengan kualitas tinggi dan gambar berwarna. Ini mendukung antarmuka RGB. Untuk koneksi mudah ke host Anda, FFC / FPC ekor pasangan dengan mudah untuk menemukan soket ZIF.
SF-TC350M-9268A1-T adalah jenis standar TFT LCD 3.5 display module, itusepenuhnya kompatibel dengan winstar 3,5 inci TFT display WF35LTIACDNN0, WF35LTIACDNG0.SF-TC350M-9268A1-T memiliki banyak desain opsional karena lingkungan aplikasi yang berbeda. mendukung pengujian EMI dan pengujian keandalan yang parah, dengan dan tanpa panel sentuh resistif,dengan / tanpa layar sentuh kapasitif, kecerahan yang lebih tinggi hingga 700 nits.
Produk: | 3.5 inci TFT Display | Resolusi: | 320*240 Titik |
---|---|---|---|
Layar sentuh: | Resistive Touch Panel (CTP Opsional) | Dimensi kaca penutup: | Dapat disesuaikan |
Dimensi garis besar: | 630,9 x 76,9 x 4,45 mm | Arah melihat: | 6:00 |
Antarmuka: | RGB | Nomor Pin: | 54 pin |
Koneksi: | Penghubung | Luminance permukaan: | 350 - 700 Cd/m2 ((nit) |
Umur LED: | 40,000 Jam | Kepatuhan: | Sesuai dengan REACH & RoHS |
TFT LCD 3,5 inci, 3,5 " QVGA TFT Display Module Gambar
Definisi Pin:
Pin NO. | Simbol | I/O | Deskripsi |
1 | LED-K1 | Aku | Katode LED |
2 | LED-K2 | Aku | Katode LED Sambungkan ke LED-K1 |
3 | LED-A1 | Aku | LED Anode |
4 | LED-A2 | Aku | LED Anode Sambungkan ke LED-A1 |
5 ~ 7 | NC | - | Tidak ada hubungannya |
8 | /RESET | Aku | Setel ulang Pin |
9 | CS | Aku | Pin input untuk sinyal pemilihan chip |
10 | SCL | Aku | Sinyal Jam SPI |
11 | SDI | Aku | SPI Interface Input Pin |
12 | B0 | Aku | Sinyal data biru (LSB) |
13 ~ 19 | B1-7 | Aku | Sinyal data biru |
20 | G0 | Aku | GREEN Sinyal data (GSB) |
21 ~ 27 | G1-7 | Aku | Sinyal data hijau |
28 | R0 | Aku | RED Sinyal Data (LSB) |
29 ~ 35 | R1-7 | Aku | Sinyal data Merah |
36 | HSYNC | Aku | Sinyal sinkronisasi horizontal |
37 | VSYNC | Aku | Sinyal sinkronisasi vertikal |
38 | DOTCLK | Aku | Sinyal Jam untuk Sampel setiap tanggal |
39 ~ 40 | NC | - | Tidak ada hubungannya |
41 | VDD | Aku | Sumber Daya +2.8V |
42 | VDDIO | Aku | 1.8V~2.8V Sumber Daya |
43 | YU | Aku | Pin Panel Sentuh |
44 | XL | Aku | Pin Panel Sentuh |
45 | YD | Aku | Pin Panel Sentuh |
46 | XR | Aku | Pin Panel Sentuh |
47 ~ 51 | NC | - | Bukan Koneksi |
52 | ENABLE | Aku | Input Data memungkinkan kontrol |
53 ~ 54 | GND | Aku | Power Ground |

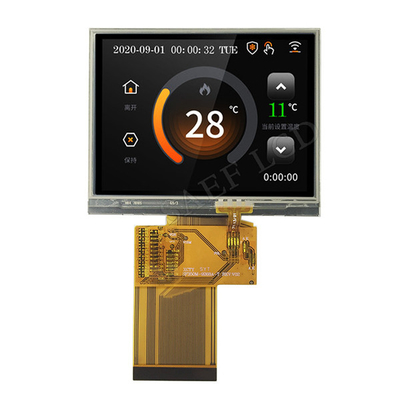

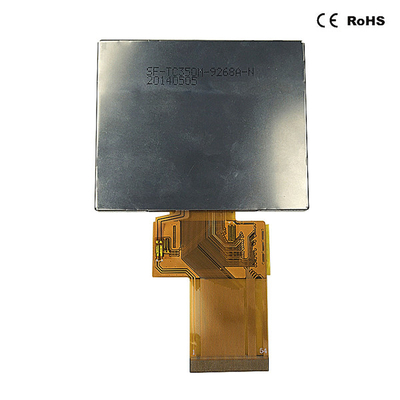

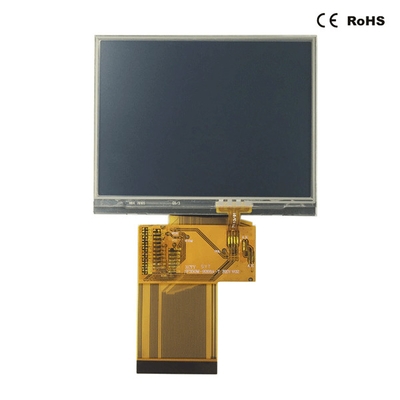

TFT LCD 3,5 inci, 3,5 " QVGA TFT Display Module Gambar Produk Nyata
