Detail produk:
|
Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
---|---|---|---|
Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable) |
Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
Menyoroti: | Layar LCD TFT industri 4 inci,PCAP touchscreen TFT display,LCD TFT suhu luas |
Direkayasa untuk Ketahanan & Presisi Industri
SFTO400XC-7013ACT adalah modul LCD TFT persegi 4 inci berkinerja tinggi yang dirancang untuk aplikasi industri yang menuntut di lingkungan yang keras. Menampilkan resolusi 720×720 dengan 262K warna dan antarmuka RGB 18-bit, ia memberikan kejernihan luar biasa untuk HMI, panel kontrol IoT, dan instrumentasi.
Integrasi Sentuh PCAP yang Kuat
Dukungan multi-sentuh melalui IC FT6336U (antarmuka I²C).
Konfigurasi yang dapat disesuaikan: struktur G+F (Kaca/Film) atau G+G (Kaca/Kaca).
IC sentuh kelas industri opsional (-40°C hingga +85°C, ±15kV ESD).
Kesiapan Lingkungan Ekstrem
Divalidasi untuk siklus termal (-30°C hingga 80°C penyimpanan) dan ketahanan getaran (10–55Hz, amplitudo 1,5mm).
Varian tersegel IP67 tersedia (gasket + potting).
Lapisan hidrofobik (>sudut kontak 110°) untuk penggunaan basah/luar ruangan.
Keunggulan Optik
Rasio kontras 900:1 dengan tampilan omnidirectional 80°.
Lapisan anti-silau (AG) + anti-reflektif (AR) (opsional).
≥82% transmisi cahaya (dapat ditingkatkan menjadi 90%).
Desain yang Didorong Kepatuhan
Kepatuhan penuh RoHS/REACH/PFAS untuk pasar UE/AS.
Sertifikasi: ISO 9001:2015, ISO 14001:2015, EN 55032/24 (EMC).
Kustomisasi untuk Aplikasi Kritis
Pilihan ketebalan: kaca penutup 0,95mm–6,0mm.
Peningkatan industri: IC suhu diperpanjang, algoritma penolakan hujan, pelindung EMI.
Perawatan permukaan: Tinta keramik (ketahanan UV 10+ tahun), tepi 2.5D/3D.
Otomatisasi Pabrik: Panel kontrol, antarmuka PLC.
Perangkat Medis: Peralatan diagnostik, monitor portabel.
Transportasi: Sistem manajemen armada, dasbor EV.
Gedung Cerdas: Kontrol HVAC, terminal keamanan.
*"Dengan area aktif 72,3×72,3mm dan laminasi terikat OCA, modul ini menghilangkan distorsi optik sambil bertahan dari peristiwa ESD ±8kV. Konektor ZIF 40-pin menyederhanakan integrasi, dan antarmuka sentuh I²C kami mengurangi beban MCU host. Dapat disesuaikan untuk lingkungan MIL-STD."*
Spesifikasi Umum
Fitur | Spesifikasi | |
Spesifikasi Tampilan |
Jenis LCD | 4.0 inci |
Resolusi (H*V) | 720(RGB)×720 | |
Jenis Teknologi | a-Si TFT | |
Konfigurasi Piksel | Garis Vertikal R.G.B. | |
Mode Tampilan | Biasanya Hitam | |
Arah Tampilan | SEMUA | |
Arah Inversi Skala Abu-abu | - | |
Mekanik Karakteristik |
Dimensi Garis Besar (P x T x T) (mm) | 84.00*84.00*3.2 |
Area Aktif(mm) | 71.93*71.93 | |
Area Tampilan CTP(mm) | 72.30*72.30 | |
Dengan / Tanpa Layar Sentuh | Dengan Layar Sentuh Kapasitif | |
Jenis Konektor (untuk LCD) | pitch 0,5mm 40pin ZIF | |
Jenis Lampu Latar | LED | |
Berat (g) | TBD | |
Listrik Karakteristik |
Antarmuka Tampilan | RGB 18bit |
Antarmuka Sentuh | I2C | |
Jumlah warna | 262K | |
IC Driver Tampilan | NV3052CGRB | |
IC Driver Sentuh | FT6336U |
Gambar Mekanik
Spesifikasi CTP
Kategori | Parameter | Spesifikasi |
Umum |
Struktur | Kaca Penutup + Film Sensor ITO (G+F) |
Dimensi Garis Besar | 84.0(T) x 84.0(V) x 0.95 (T) mm | |
Penguatan Lensa Penutup | Diperkuat Secara Kimia | |
Kekerasan Permukaan Lensa Penutup | ≥6H (Kekerasan Pensil) | |
Laju Transmisi Cahaya | ≥82% | |
Suhu Pengoperasian | -20℃ ~ +70℃, ≤90% RH | |
Suhu Penyimpanan | -30℃ ~ +80℃, ≤90% RH | |
Listrik |
Antarmuka | I2C |
IC Sentuh | FT6336U | |
Tegangan Catu Daya (VDD) | 2.8V ~ 3.3V | |
Resistansi Host (SDA/SCL) | Dapat dikonfigurasi pada Mainboard | |
Titik Sentuh | Multi-sentuh | |
Lingkungan | Kondisi Pengoperasian | Dapat disesuaikan |
Permukaan Properti |
Tinta Permukaan | Dapat disesuaikan |
Perawatan Permukaan | Jenis jernih, Dapat disesuaikan | |
Laminasi LCD-TP | Pengikatan OCA | |
Kepatuhan | Standar Material | RoHS, REACH & Bebas Halogen |
Deskripsi Pin Antarmuka
1 | LED A | ANODA LED |
2 | LED K1 | KATODA LED |
3 | LED K2 | KATODA LED |
4 | GND | Ground |
5 | VCI | Catu daya (+3.3V) |
6 | RESET | Sinyal Reset, Aktif Rendah |
7 | IM1 | Tidak ada koneksi |
8 | IM0 | Tidak ada koneksi |
9 | SDA | Tidak ada koneksi |
10 | SCK | Tidak ada koneksi |
11 | CS | Tidak ada koneksi |
12 | PCLK | Sinyal jam titik RGB |
13 | DE | Sinyal aktif data RGB |
14 | VSYNC | Sinyal sinkronisasi bingkai RGB |
15 | HSYNC | Sinyal sinkronisasi garis RGB |
16~33 | DB0 ~DB17 |
Sinyal data RGB (DB0: Biru LSB; DB5:Biru MSB; DB6: HIJAU LSB; DB11: HIJAU MSB; DB12: MERAH LSB; DB17: MERAH MSB) |
34 | GND | Ground |
35 | TP_INT | Interupsi Sentuh |
36 | TP_SDA | Sinyal Data IIC Sentuh |
37 | TP_SCL | Sinyal Jam IIC Sentuh |
38 | TP_RESET | Sinyal Reset Sentuh |
39 | TP_VCI | Catu daya Sentuh |
40 | GND | Ground |
Karakteristik Listrik
Item | Simbol | Min | Tipe | Maks | Satuan |
Tegangan pengoperasian | VDD | 2.5 | 3.3 | 3.6 | V |
Arus suplai | IDD | - | 25.7 | 60 | mA |
Tegangan masukan | VIH | 0.8VDD | - | VDD | V |
VIL | 0 | - | 0.2VDD | V | |
Kebocoran masukan arus |
IIL | -1.0 | - | 1.0 | μA |
Karakteristik Lampu Latar
Item | Simbol | Min | Typ | Maks | Satuan |
Arus Maju | IF | -- | 40 | 50 | mA |
Tegangan Maju | VF | - | 12.8 | - | V |
Mode koneksi | -- | 4S2P | -- | ||
Jumlah LED | / | 8 | pcs |
Item | Simbol | Kondisi | Min | Typ | Maks | Satuan |
Sudut Pandang |
θT |
CR≥10 |
- | 80 | - |
Derajat |
θB | - | 80 | - | |||
θL | - | 80 | - | |||
θR | - | 80 | - | |||
Rasio Kontras | CR | θ=0° | 700 | 900 |
- |
- |
Waktu Respons | TON | 25℃ |
- |
25 | 35 |
ms |
TOFF | ||||||
Kesamaan | U |
- |
70 | 80 |
- |
% |
NTSC |
- |
- |
- |
68 |
- |
% |
Luminansi | L |
- |
300 |
- |
cd/m2 |

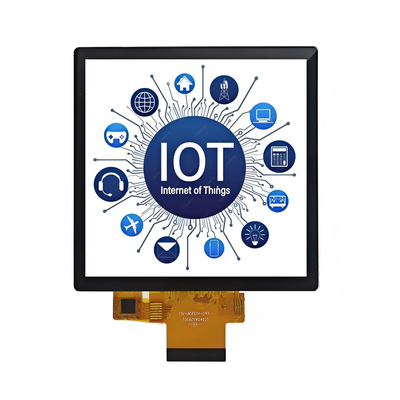

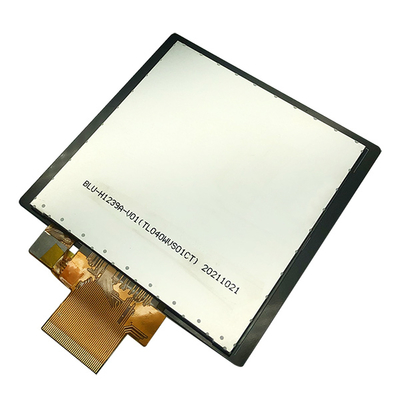

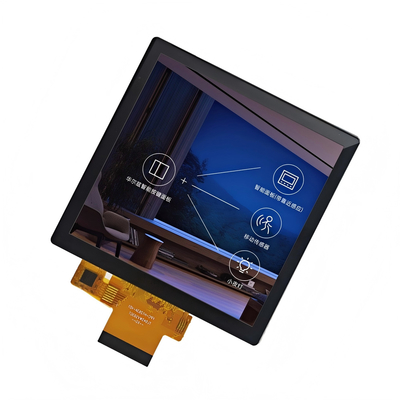

Gambar Produk
