Detail produk:
|
Tipe tampilan: | 20 karakter x 4 baris stn lcd | Tegangan: | 3.0V ± 0.2V (konsumsi daya rendah) |
---|---|---|---|
Melihat arah: | jam 6 | Antarmuka: | Paralel MPU 8-bit |
IC pengemudi: | SPLC780D atau setara (kelas industri) | Lampu latar belakang: | LED kuning-hijau (100 CD/m² Typ.) |
Suhu Operasi: | -20°C hingga +70°C | Dimensi: | 98 (l) x 60 (w) x 13.2 (t) |
area pandang: | 77 (l) * 25.2 (w) | Penyesuaian kontras: | Pin vo (tuning mudah) |
Tugas/bias: | 1/16 Tugas, 1/5 Bias | Perlindungan ESD: | ± 8kV udara / ± kontak 4kV (kuat) |
Keandalan: | MIL-STD-105E Diuji (Durabilitas Industri) | Kepatuhan: | ROHS, jangkauan, arahan UE |
Menyoroti: | STN 20x4 Karakter LCD Modul,Modul LCD 20x4 kuning/hijau |
Professional-Grade 20x4 LCD untuk Sistem Industri & Embedded
SFBM2004HX-A-Y adalah modul LCD karakter 20 × 4 yang dapat diandalkan yang dirancang untuk aplikasi yang menuntut dalam otomatisasi, perangkat medis, dan peralatan laboratorium.Mengoperasikan pada 3V dengan konsumsi daya yang sangat rendah (0.15mA tip.), memberikan kinerja yang luar biasa di kisaran suhu industri (-20 °C sampai +70 °C).
Keuntungan Teknis Utama
Spesifikasi Teknis Deep Dive
Kepatuhan & Umur Panjang
Untuk Insinyur Desain
Unduh diagram pinout, bentuk gelombang waktu (Halaman 9), dan tabel pemetaan DDRAM di lembar data lengkap. Kompatibel dengan ARM, PIC, dan AVR MCU.
Dimensi Mekanis
Spesifikasi
Artikel | Nilai Standar |
Jenis Tampilan | 20 karakter dan 4 baris |
Jenis LCD | STN ((Y-G), POSITIF, TRANSMISSIVE |
Kondisi Pengemudi | Modul LCD: 1/16Duty, 1/5Bias |
Arah Melihat | Jam 6 |
Jenis lampu latar | Kuning Hijau |
Antarmuka | Antarmuka MPU 8-bit |
Driver IC | SPLC780D |
Rating Maksimal mutlak
Artikel | Simbol | Kondisi | Min. | Max. Apa yang terjadi? | Satuan |
Tegangan catu daya sistem | VDD | - | - 0.3 | 5.5 | V |
Tegangan Pasokan Pengemudi LCD | VLCD | - | 4.0 | 5.0 | V |
Tegangan Masuk | Nomor kendaraan | - | - 0.3 | 5.5 | V |
Suhu operasi | TOP | - | - 20 | 70 | °C |
Suhu penyimpanan | TST | - | - 30 | 80 | °C |
Kelembaban penyimpanan | HD | Ta < 40 °C | 20 | 80 | % RH |
Karakteristik Listrik DC
Artikel | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Tegangan Pasokan Logika | VDD | - | 2.8 | 3.0 | 3.5 | V |
Input Tegangan Tinggi | HIV | - | 2.2 | - | 5.0 | V |
Input Tegangan Rendah | VIL | - | 0 | - | 0.6 | V |
Output Tegangan Tinggi | VOH | - | 2.4 | - | 5.0 | V |
Output Tegangan Rendah | VOL | - | 0 | - | 0.4 | V |
Karakteristik lampu latar
Artikel | Simbol | Ketentuan | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Tegangan ke depan | Vf | Jika=30mA | 2.9 | 3.0 | 3.1 | V |
arus terbalik | Tidak | Jika = 5v | 5 | UA | ||
Kecerahan Rata-rata | IV | Jika=30mA | 100 | cd/m2 | ||
Keseragaman | Δ% | IVMin / IVMax *100% | 75 | - | - | % |
Warna | Y-G |

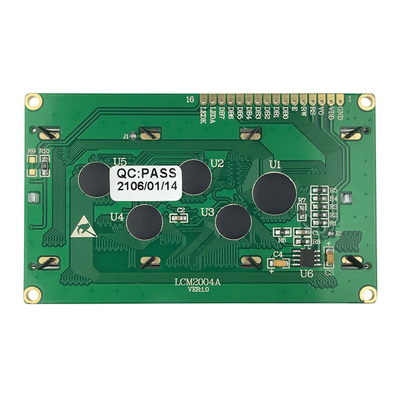

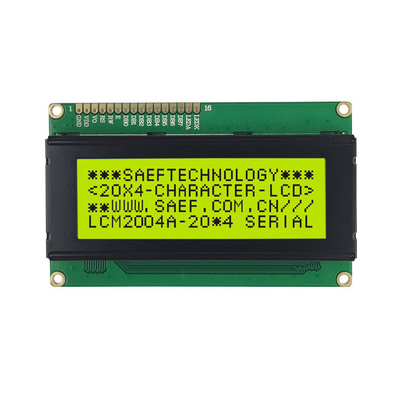

Gambar produk

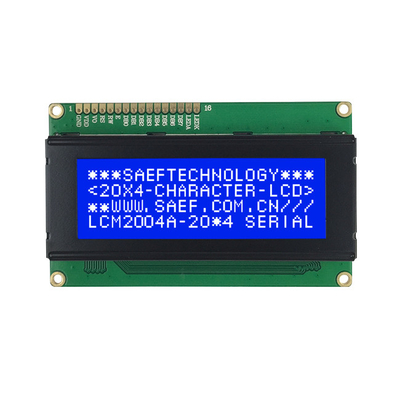

STN Mode Biru Opsional
