Modul Tampilan Layar Sentuh LCD TFT Bulat 2.8 Inci IPS 480x480 ST7701S, Tingkat Industri, Suhu Operasi -20°C hingga 70°C

Modul Tampilan Layar Sentuh LCD TFT Bulat 2.8 Inci IPS 480x480 ST7701S, Tingkat Industri, Suhu Operasi -20°C hingga 70°C
Modul Tampilan Layar Sentuh LCD TFT Bulat 2.8 Inci IPS 480x480 ST7701S, Tingkat Industri, Suhu Operasi -20°C hingga 70°C Modul Tampilan Layar Sentuh LCD TFT Bulat 2.8 Inci IPS 480x480 ST7701S, Tingkat Industri, Suhu Operasi -20°C hingga 70°C Modul Tampilan Layar Sentuh LCD TFT Bulat 2.8 Inci IPS 480x480 ST7701S, Tingkat Industri, Suhu Operasi -20°C hingga 70°C

Gambar besar :  Modul Tampilan Layar Sentuh LCD TFT Bulat 2.8 Inci IPS 480x480 ST7701S, Tingkat Industri, Suhu Operasi -20°C hingga 70°C

Detail produk:
Place of Origin: ShenZhen / China
Nama merek: SAEF
Sertifikasi: ISO9001 / ISO14000
Model Number: SFTO280XC-7333A-CT
Dokumen: SFTO280XC-7333A-CT Datashee...et.pdf
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 3 pcs
Harga: The lowest market price guaranteed
Packaging Details: Standard Exportation Package
Delivery Time: 1-5 weeks
Payment Terms: T/T, PayPal
Supply Ability: 3000K pcs per month

Modul Tampilan Layar Sentuh LCD TFT Bulat 2.8 Inci IPS 480x480 ST7701S, Tingkat Industri, Suhu Operasi -20°C hingga 70°C

Deskripsi
Screen: 2.8 inch Round TFT Resolution: 480x480 Pixels
Touchscreen Type: Capacitive (G+F Structure) Display Technology: IPS TFT LCD
Driver IC: ST7701S Touch Controller: CST836U
Interface: 3SPI + 18-bit RGB Viewing Angle: 85° All Directions
Surface Luminance: 300 cd/m² Operating Temp.: -20°C to +70°C
Storage Temp.: -30°C to +80°C Surface Hardness: ≥6H Glass
Compliance: REACH & RoHS Compliant Backlight Lifespan: 40,000 Hours
Menyoroti:

480x480 LCD bundar

,

Modul TFT LCD yang Bulat

,

ST7701S Tft LCD display module



Premium 2,8 "Tampilan IPS TFT Bulat dengan Sentuhan Terintegrasi


Dirancang untuk aplikasi industri dan komersial, SFTO280XC-7333A-CT Saef Technology® menggabungkan panel IPS melingkar resolusi tinggi 480x480 dengan teknologi sentuh kapasitif yang kuat.Ideal untuk perangkat pintar, peralatan medis, dan antarmuka otomotif di mana tampilan bulat unggul.



Fitur teknis utama:

  • Visual yang jernih: 262K warna, rasio kontras 1200: 1, dan kecerahan 300 cd / m2 memastikan keterbacaan dalam pencahayaan yang beragam.
  • Jangkauan suhu yang luas: Bekerja dengan andal dari -20°C sampai +70°C (-4°F sampai 158°F)
  • Advanced Touch: Kaca bertulang 6H dengan pengontrol CST836U mendukung operasi sentuh dan sarung tangan 10 poin.
  • Integrasi mulus: 3SPI + 18 bit RGB antarmuka dengan ST7701S driver IC untuk plug-and-play kompatibilitas.
  • Daya tahan: IP-rated sealing (opsional), desain tahan kejut, dan 20K-jam umur lampu latar LED.



Bersertifikat & Dapat Diandalkan

  1. Memenuhi standar RoHS/REACH UE
  2. ISO9001:2015 & ISO14001:2015 disertifikasi
  3. Perlindungan ESD (± 4KV)



Ideal Untuk:
• HMI Industri • Teknologi Wearable • Pengukur Otomotif • Kontrol Smart Home • Perangkat Medis



Jaminan:Jaminan 1 tahun dengan dukungan teknis seumur hidup.





Spesifikasi Umum



Artikel Spesifikasi Satuan
Ukuran LCD 2.76 inci
Mode Tampilan Biasanya hitam. ...
Resolusi 480 ((RGB) x480 Pixel
Pitch piksel 0.1461*RGB*0.1461 mm
Pengaturan piksel Strip Vertikal RGB
Arah melihat IPS -
Dimensi garis besar modul 78 ((H) * 78 ((V) * 3.87 ((D) mm
LCD AA 70.13x70.13 mm
TP VA 70.53x70.53 mm
Warna 262K -
Driver IC ST7701S -
Ukuran RAM dari driver IC - -
Antarmuka 3SPI+18RGB ...
Lampu latar belakang LED putih ...
Sentuh IC CST836U ...
Kekerasan permukaan ≥6H ...
Struktur sentuhan G+F ...
Lensa penutup Kaca ...
Warna Hitam ...
Suhu operasi -20°C ~ +70°C ...
Suhu penyimpanan -30°C ~ +80°C ...





Dimensi Bentuk Mekanis

Modul Tampilan Layar Sentuh LCD TFT Bulat 2.8 Inci IPS 480x480 ST7701S, Tingkat Industri, Suhu Operasi -20°C hingga 70°C 0





Penugasan Pin



PIN Simbol Deskripsi
1 LEDA LED ANODE
2 LEDK LED CATHODE
3 LEDK LED CATHODE
4 GND Tanah
5 VCI Sumber daya analog LCD (3.3V)
6 Reset Reset Sinyal
7 NC Tidak terhubung
8 NC Tidak terhubung
9 SDA Sinyal data SPI
10 SCK Sinyal jam SPI
11 CS SPI Chip memilih sinyal
12 PCLK Sinyal jam titik RGB
13 DE Sinyal aktif data RGB
14 VSYNC Sinyal sinkronisasi bingkai RGB
15 HSYNC Sinyal sinkronisasi garis RGB
16-33 DB0-DB17 Data RGB ((B2-B7, G2-G7, R2-R7)
34 GND Tanah
35 TP_INT Sentuh Interrupt
36 TP_SDA Sinyal data IIC sentuh
37 TP_SCL Sentuh sinyal jam IIC
38 TP_RESET Sentuh Sinyal Reset
39 TP_VCI Sentuh Sumber Daya
40 TP_GND Sentuh Tanah





Rating Maksimal mutlak



Artikel Simbol Min. Max. Apa yang terjadi? Satuan

Tegangan Daya

VCI - 0.30 +3.3 V
IOVCC - 0.30 +2.5 V
TP_VCI / / V
TP_IOVCC / / V
Suhu operasi Di atas - 20 tahun.0 70.0 °C
Suhu penyimpanan Tst - 30 tahun.0 80.0 °C

Operasi dan Penyimpanan

Kelembaban

Hstg 10% 90% % ((RH)





Karakteristik Listrik



Artikel Simbol Min. TYP. Max. Apa yang terjadi? Satuan
Tegangan suplai digital IOVCC 1.65 1.8 1.95 V

Pasokan analogTegangan

VCI 2.5 2.8 3.3 V
TP Power TP_VCI / / / V
TP Power TP_IOVCC / / / V
Tegangan Sinyal Masuk

Rendah

Tingkat

VIL 0 -

0.3 x

IOVCC

V

Tinggi

Tingkat

HIV

0.7 x

IOVCC

- IOVCC V

Saat ini digitaltegangan pasokan

IIOVCC - 20 35 Ibu.
Arus tegangan pasokan analog IVCI - 35 50 Ibu.





Kondisi mengemudi unit lampu latar



Artikel Simbol Min. TYP. Max. Apa yang terjadi? Satuan
Arus ke depan Jika - 80 - Ibu.
Tegangan arus ke depan VF 2.8 2.9 - V

Kekuatan lampu latarKonsumsi

WBL 224 232 - mW
Waktu Hidup Operasi ... 30000 40000 ... jam

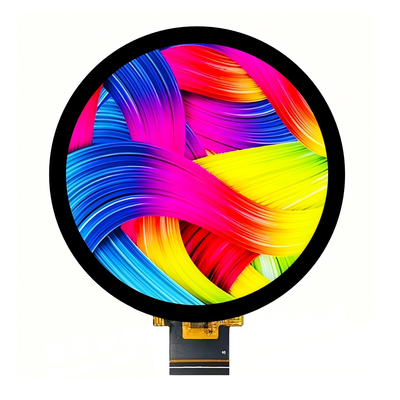

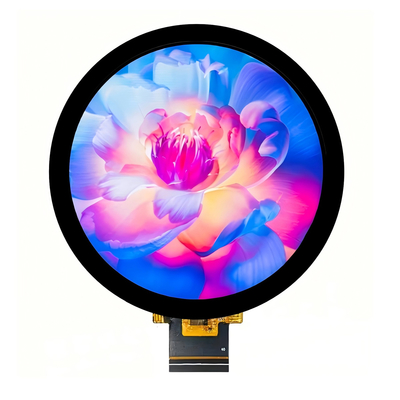

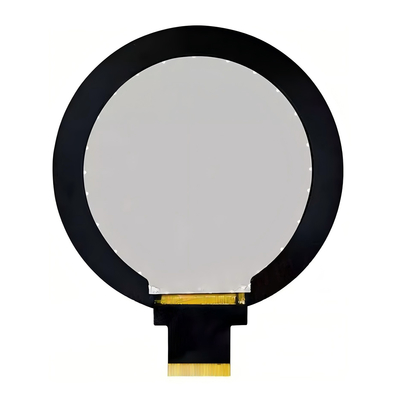

Gambar produk

Modul Tampilan Layar Sentuh LCD TFT Bulat 2.8 Inci IPS 480x480 ST7701S, Tingkat Industri, Suhu Operasi -20°C hingga 70°C 1

Modul Tampilan Layar Sentuh LCD TFT Bulat 2.8 Inci IPS 480x480 ST7701S, Tingkat Industri, Suhu Operasi -20°C hingga 70°C 2
