Detail produk:
|
Tipe tampilan: | Karakter LCD | Format: | 20 karakter x 4 baris |
---|---|---|---|
teknologi: | STN positif transmisif | Tampilkan Warna: | Kuning hijau |
Melihat arah: | jam 6 | Lampu latar belakang: | LED putih (side-lit) |
antarmuka: | Paralel 8-bit (HD44780 kompatibel) | IC pengemudi: | SPLC780D |
Tegangan Logis: | 3.3V | Suhu Operasi: | -20°C hingga +70°C |
SEUMUR HIDUP: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Tampilan LCD 20x4 karakter,Modul Tampilan LCD Karakter STN,Modul Tampilan LCD Karakter |
Modul LCD 20×4 Karakter Industri untuk HMI & Sistem Kontrol
Saef Technology menampilkan teks Kuning / Hijau yang tajam dalam lingkungan yang keras, dirancang untuk otomatisasi industri Jerman dan Amerika dengan kompatibilitas 3,3V.
Keuntungan Utama untuk Insinyur:
HD44780-Desain yang Kompatibel
Aku tidak tahu.Keandalan Industri
Efisiensi Tenaga yang Dioptimalkan
Spesifikasi teknis:
Ukuran karakter: 4,76×2,96 mm
Area Tampilan: 77×25,2 mm
Dimensi: 98 × 60 × 13,2 mm
Tugas/Bias: 1/16 Tugas, 1/5 Bias
Aplikasi:
Otomasi Pabrik (Industri 4.0)
Kontrol Mesin CNC. Perangkat Medis.
Peralatan Laboratorium. Sistem HVAC
Terminal POS Ritel. Kontroler Tertanam.
Kepatuhan & Jaminan:
RoHS / REACH sesuai. ISO 9001/14001 bersertifikat.
Garansi 1 tahun. Standar inspeksi MIL-STD-105E.
Dimensi Mekanis
Spesifikasi
Artikel | Nilai Standar |
Jenis Tampilan | 20 karakter × 4 baris |
Jenis LCD | STN, Positif, Kuning/Hijau, Transmissive |
Kondisi Pengemudi | Modul LCD: 1/16Duty, 1/5Bias |
Arah Melihat | Jam 6 |
Jenis lampu latar | Sisi putih |
Antarmuka | Antarmuka MPU 8-bit |
Driver IC | SPLC780D |
Spesifikasi Mekanis
Artikel | Nilai Standar | Satuan |
Dimensi garis besar | 98 ((L) * 60 ((W) * Max 13.2 ((T) | mm |
Area Pengamatan | 77 ((L) * 25.2 ((W) | mm |
Ukuran titik | 0.56 ((W) × 0,56 ((H) | mm |
Pitch titik | 0.6 ((W) × 0,6 (H) | mm |
Ukuran karakter | 4.76 ((W) × 2.96 ((H) | mm |
Rating Maksimal mutlak
Artikel | Simbol | Kondisi | Min. | Max. Apa yang terjadi? | Satuan |
Tegangan catu daya sistem | VDD | - | - 0.3 | 3.5 | V |
Tegangan Pasokan Pengemudi LCD | VLCD | - | VDD-12 | VDD-0.3 | V |
Tegangan Masuk | Nomor kendaraan | - | - 0.3 | VDD + 0.3 | V |
Suhu operasi | TOP | - | - 20 | 70 | °C |
Suhu penyimpanan | TST | - | - 30 | 80 | °C |
Kelembaban penyimpanan | HD | Ta < 40 °C | 20 | 90 | % RH |
Karakteristik Listrik DC
Artikel | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Tegangan Pasokan Logika | VDD | - | - | 3.3 | - | V |
Input Tegangan Tinggi | HIV | - | 0.8VDD | - | VDD | V |
Input Tegangan Rendah | VIL | - | GND | - | 0.3VDD | V |
Output Tegangan Tinggi | VOH | - | 0.7VDD | - | VDD | V |
Output Tegangan Rendah | VOL | - | GND | - | 0.2VDD | V |

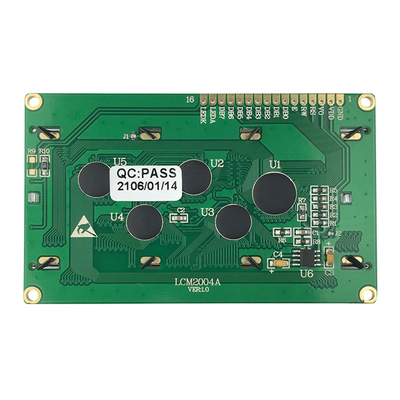

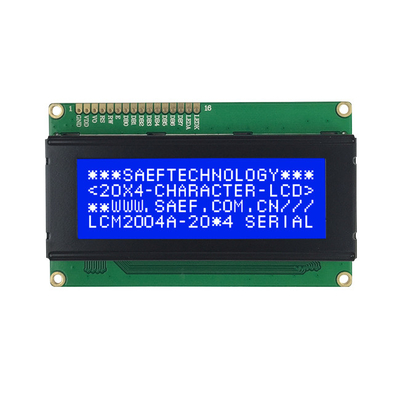

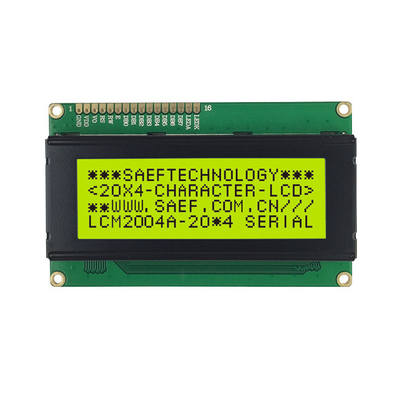

Gambar Produk
