Detail produk:
|
| Produk: | 0.96" SPI OLED | Struktur: | COG + PCB |
|---|---|---|---|
| Resolusi: | 128x64 piksel | Antarmuka: | SPI |
| Sudut pandang: | Semua Sudut Pandang | Nomor PIN: | 7 pin |
| Warna: | Opsional putih atau biru | Ukuran modul: | 27.5 (w) × 27.8 (h) × 2.7 (t) |
| Kaca: | Pmoled (matriks pasif oled) | Pengontrol: | SSD1306 atau setara |
| Sumber daya listrik: | 3V / 5V | Operasi Temp.: | -40 ℃ hingga +85 ℃ |
| Rasio Kontras: | 2000 : 1 ( Kontras Ruangan Gelap ) | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Modul tampilan OLED 0,96 inci,128x64 0 |
||
Tentang Produk Ini: SFOM096YZ7-12864WB-01
Memperkenalkan tampilan OLED 0,96 inci - SSD1306 SPI, 128x64 layar kompak memiliki resolusi yang menakjubkan 128x64 piksel, memberikan visual yang tajam dan jelas yang meningkatkan proyek Anda dan menampilkan data Anda dengan indah.
Fitur Utama:
Kinerja yang jelas: Dengan teknologi OLED, layar ini memberikan kontras tinggi dan warna hitam yang mendalam, memastikan bahwa grafis dan teks Anda menonjol dengan warna yang cerah dan detail yang tajam.
Ukuran Kompak: Berukuran hanya 0,96 inci secara diagonal, cukup kecil untuk muat di ruang sempit sambil tetap memberikan area tampilan yang mengesankan yang cocok untuk berbagai aplikasi.
Mudah Integrasi: Pengendali SSD1306 dan antarmuka SPI membuatnya sangat mudah untuk terhubung dan terintegrasi ke dalam pengaturan Arduino atau IoT Anda yang ada.
Konsumsi Daya Rendah: Ideal untuk aplikasi bertenaga baterai, layar OLED ini mengkonsumsi daya yang sangat sedikit, memungkinkan proyek Anda bertahan lebih lama tanpa sering mengisi daya atau mengganti baterai.
Aplikasi serbaguna: Sempurna untuk berbagai proyek, termasuk wearables, perangkat portabel, gadget rumah pintar, dan banyak lagi.tampilan ini telah Anda ditutupi.
Mengapa Memilih Kami?
Harga Terbaik di AS: Kami menawarkan harga yang paling kompetitif tanpa mengorbankan kualitas, memastikan Anda mendapatkan nilai terbaik untuk uang Anda.
Dukungan yang sangat baik: Tim dukungan pelanggan kami yang berdedikasi ada di sini untuk membantu Anda dengan apa pun yang Anda butuhkan, dari instalasi hingga ide proyek.
Tingkatkan proyek manufaktur Anda dengan layar OLED 0,96 inci - SSD1306 SPI, 128x64.Memesan Anda hari ini dan mulai membuat tampilan luar biasa dengan mudah.
Dimensi Luar
Definisi Pin Antarmuka
| PIN | SYMBOL | Deskripsi |
| 1 | GND | Tanah dari Logika Sirkuit |
| 2 | VDD | Sumber Daya Logika |
| 3 | SCK | Masukan jam serial. |
| 4 | SDA | Masukan data serial. |
| 5 | RST | Pin ini adalah input sinyal reset.Ketika pin rendah,initialization chip dijalankan.Menjaga pin ini tarik tinggi selama operasi normal. |
| 6 | DC | Pin ini adalah pin kontrol Data / Command. Ketika pin ditarik tinggi dan mode antarmuka serial dipilih,data di SDIN akan ditafsirkan sebagai data.data di SDIN akan ditransfer ke daftar perintah. Dalam mode I2C, pin ini bertindak sebagai SA0 untuk pilihan alamat budak. |
| 7 | CS | Chip Select. Chip dipilih ketika CS0="L". |
Karakteristik elektro-optik
| Posisi | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Perhatikan | |
| Luminance Operasi | L | 80 | 100 | - | cd /m2 | Semua piksel ON | |
| Konsumsi Daya | P | - | 50 | 60 | mW | 30% piksel ON | |
| Frekuensi frame | Fr | - | 105 | - | Hz | - | |
|
Warna Koordinat |
Biru | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Kamar gelap |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
| Waktu Tanggapan | Bangkitlah. | Tr | - | 10 | - | kami | - |
| Keruntuhan | Td | - | 10 | - | kami | - | |
| Rasio Kontras | Cr | 10000:1 | - | - | - | Kamar gelap | |
| Sudut pandang | θ | 160 | - | - | Gelar | - | |
| Waktu Hidup Operasi | Di atas | 22000 | - | - | Jam | L= 80 cd/m2 | |

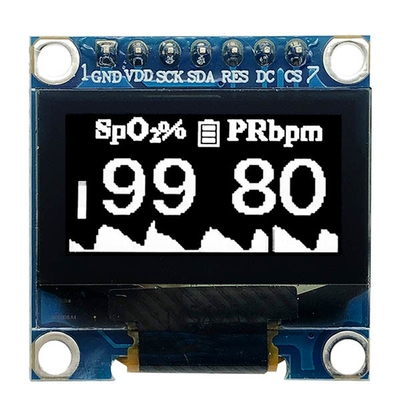

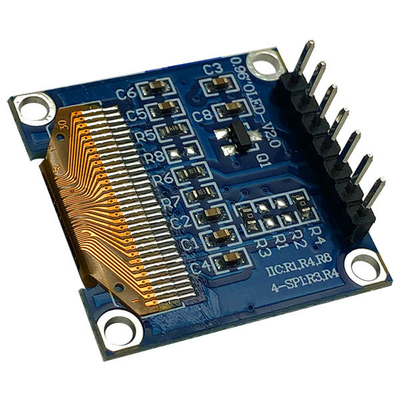

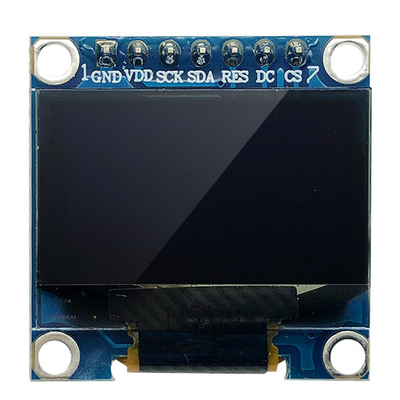

Gambar produk
