Detail produk:
|
Produk: | 1,28 inci TFT LCD | Resolusi: | 240x240 |
---|---|---|---|
IC pengemudi: | GC9A01 atau setara | Layar sentuh: | Tanpa, PCAP opsional |
kaca penutup: | Dapat disesuaikan | Melihat arah: | IPS Semua sudut pandang |
antarmuka: | SPI (dapat disesuaikan) | Hubungan: | Zif (dapat disesuaikan) |
Nomor PIN: | 12 pin (bisa disesuaikan) | Luminansi Permukaan: | 350 CD/M2 (NITS) (dapat disesuaikan) |
Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 240x240 LCD TFT Bulat,LCD TFT Bulat yang dapat disesuaikan,PCAP Touch Round TFT LCD |
Tingkatkan Wearables & IoT Device Anda dengan Layar LCD TFT Bulat 1,28 Inci
Dirancang untuk aplikasi mutakhir, layar LCD TFT bulat 1,28 inci ini menggabungkan resolusi tinggi, fitur yang dapat disesuaikan, dan kinerja yang kuat.atau perangkat IoT industri, memberikan kejelasan dan keandalan yang luar biasa.
Fitur Utama
Spesifikasi Teknis
Aplikasi
Mengapa Memilih Kami?
Pesan Sekarang & Personalize!
Kunjungi situs web kami untuk menjelajahi produk ini dan meminta penawaran: www.saefdisplay.com
Spesifikasi Produk
Artikel | Isi |
Ukuran LCD | 1.28 (diameter) |
Mode Tampilan | Biasanya hitam. |
Resolusi | 240 (H) RGB x 240 (V) |
Pitch titik | 0.135 ((H) x 0.135 ((V) mm |
Area aktif | φ32,4 mm |
Ukuran modul | 35.6 ((H) x 38. 1 ((V) x1.6 ((D) mm |
Penyusunan warna | RGB Garis vertikal |
Antarmuka | Antarmuka SPI |
Drive IC | GC9A01 |
Luminansi ((cd/m2) | 350 (TYP) |
Arah Melihat | IPS, semua sudut pandang |
Lampu latar belakang | 2 LED putih |
Operasi Temp. | -20°C ~ + 70°C |
Suhu penyimpanan. | -30°C ~ + 80°C |
Berat badan | 1.2 |
Dimensi Mekanis
Definisi Pin Antarmuka
Tidak, tidak. | Simbol | Deskripsi |
1 | GND | Power Ground |
2 | LEDK | Katode LED |
3 | LEDA | LED Anode |
4 | VDD | Sumber Daya untuk Analog |
5 | GND | Power Ground |
6 | GND | Power Ground |
7 | D/C | Tampilkan data/pin pemilihan perintah dalam antarmuka serial 4 baris. |
8 | CS | Pin pemilihan chip; Low aktif, tinggi tidak aktif. |
9 | SCL | Pin ini digunakan untuk jam antarmuka serial |
10 |
SDA | SPI antarmuka input / output pin.data yang terkunci pada tepi naik dari sinyal SCL. |
11 |
Reset |
Sinyal ini akan mengatur ulang perangkat dan harus diterapkan untuk memulai chip dengan benar.Sinyal aktif rendah. |
12 | GND | Power Ground |
Rating Maksimal mutlak
Parameter | Simbol | Min | Maksimal | Satuan |
Tegangan pasokan (I/O) | VDD | - 0.3 | 4.6 | V |
Tegangan Pasokan Analog | VDDIO | - 0.3 | 4.6 | V |
Tegangan Masuk Logis | Nomor kendaraan | - 0.3 | VDD + 0.3 | V |
Suhu Operasi | Di atas | - 20 | 70 | °C |
Suhu penyimpanan | Tst | - 30 | 80 | °C |
Karakteristik Listrik
Parameter | Simbol | Min | TYP | Maksimal | Satuan |
Tegangan untuk lampu latar LED | VbL | 2.9 | 3.0 | 3.1 | V |
Tegangan Supply untuk Logika | VDD | 2.5 | 2.8 | 3.3 | V |
Tegangan Operasi Antarmuka | VDDIO | 1.65 | 1.8 | 3.3 | V |
Gerbang Pengemudi Tegangan Tinggi | VGH | 12 | - | 13 | V |
Gerbang Pengemudi Tegangan Rendah | VGL | - 11 | - | -8 | V |
Arus kerja untuk VDD | IDD | ... | 2 | 3 | mA |
Arus untuk lampu latar LED | I b L | 35 | 40 | 45 | mA |
Cahaya | Lbr | 300 | 350 | ... | cd/m2 |
Tidur dalam Mode VDD | I | ... | 15 | 30 | UA |
Tidur dalam Mode VDDIO | Aku melakukannya. | ... | 5 | 10 | UA |
Karakteristik optik
Artikel | Simbol | Kondisi pengukuran | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
Waktu Tanggapan | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 | ms |
Sudut pandang |
θ |
φ = 0o | 25 oC | 80 | 85 |
- |
Tingkat |
φ = 180o | 25 oC | 80 | 85 |
- |
|||
θ |
φ = 90o | 25 oC | 80 | 85 |
- |
||
φ = 270o | 25 oC | 80 | 85 |
- |
|||
Rasio Kontras | CR | - | 25 oC | 900 | 1100 | - | - |
WarnaCIEKoordinat |
Putih | X | 25 oC | 0.304 | 0.324 | 0.344 |
- |
Y | 25 oC | 0.367 | 0.347 | 0.367 | |||
Merah | X | 25 oC | 0.624 | 0.644 | 0.664 | ||
Y | 25 oC | 0.313 | 0.333 | 0.353 | |||
Hijau | X | 25 oC | 0.305 | 0.325 | 0.345 | ||
Y | 25 oC | 0.546 | 0.566 | 0.586 | |||
Biru | X | 25 oC | 0.114 | 0.134 | 0.154 | ||
Y | 25 oC | 0.104 | 0.124 | 0.144 | |||
Transmittansi (dengan polarizer) | 4.4 | 4.9 |
% |

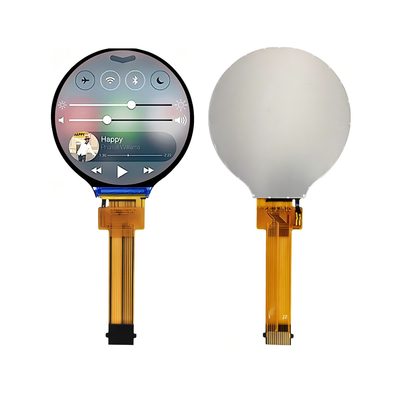

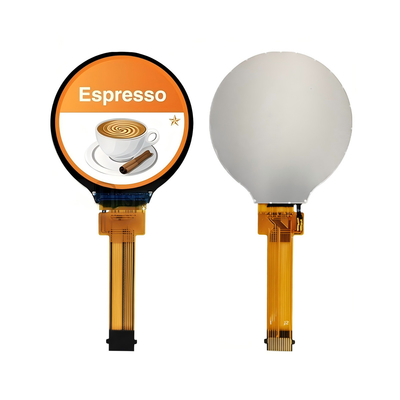

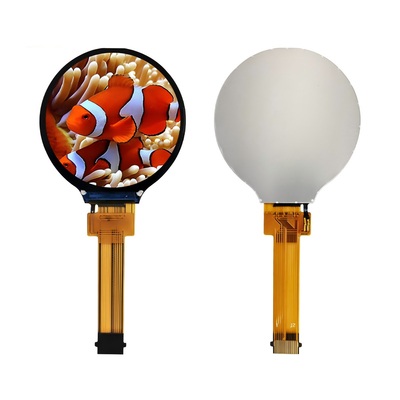

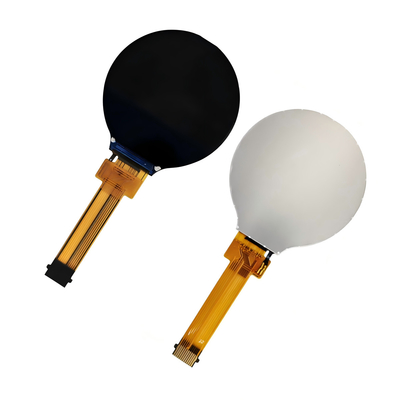

Gambar produk
