Detail produk:
|
| Produk: | Layar OLED 0,91 inci | Resolusi: | 128 x 32 piksel |
|---|---|---|---|
| Mode Tampilan: | Matriks Pasif | antarmuka: | SPI |
| Tampilkan Warna: | Putih, kuning, opsional biru | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 30.00 (w) x 11.5 (h) x 1.3 (t) | Daerah Aktif: | 22.38 (W) x 5.58 (h) |
| Suhu Operasi: | -40°C hingga +80°C | suhu penyimpanan: | -40°C hingga +85°C |
| Nomor PIN: | 14 pin | Paket IC: | GIGI |
| Koneksi Modul: | Tipe ZIF | Kewajiban: | 1/32 |
| Kepatuhan: | REACH & Sesuai RoHS | ||
| Menyoroti: | Tampilan OLED 128X32,SPI Interface OLED Display,Perangkat IoT Tampilan OLED |
||
Tentang Produk ini - Graphic OLED Module SFOS091JY-7269PAN
Tingkatkan proyek IoT Anda dengan layar OLED 0,91 inci kami, menampilkan layar resolusi tinggi 128x32 piksel dan antarmuka SPI bertenaga rendah.Modul tampilan yang kompak dan efisien ini dirancang untuk memberikan, visual yang hidup sambil mengkonsumsi daya minimal, membuatnya ideal untuk berbagai aplikasi, termasuk jam tangan pintar, perangkat portabel, dan sistem rumah pintar.
Fitur Utama:
Spesifikasi teknis:
Aplikasi yang ideal:
Tampilan OLED 0,91 inci ini sangat cocok untuk aplikasi yang membutuhkan keseimbangan resolusi tinggi, konsumsi daya rendah, dan pilihan tampilan yang dapat disesuaikan.panel kontrol industri, atau gadget rumah pintar, modul tampilan ini menawarkan kinerja dan keandalan yang Anda butuhkan.
Mengapa Memilih Modul Tampilan OLED Kami?
Tingkatkan Proyek Anda:
Tingkatkan tampilan visual Anda dengan layar OLED 0,91 inci kami dan rasakan perbedaan kualitas dan kinerja.Pesan sekarang dan ambil langkah pertama untuk meningkatkan proyek Anda dengan solusi tampilan yang andal dan berkinerja tinggi.
Gambar Bentuk Mekanis
Rating Maksimal mutlak
| Parameter | Simbol | Min | Maksimal | Satuan |
|
Tegangan Pasokan |
VDD | - 0.5 | 2.75 | V |
| VCC | - 0.5 | 21 | V | |
| VDDIO | - 0.5 | VCI | V | |
| VCI | - 0.3 | 4 | V | |
| Suhu operasi | TOP | - 40 | 85 | .C |
| Suhu penyimpanan | TSTG | - 65 tahun. | 150 | .C |
| Waktu Hidup (140 cd/m2) | 33,000 | - | jam |
Karakteristik optik
|
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
|
Cahaya (VCC Disuplai Secara Eksternal) |
Lbr |
Catatan 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (Bodas) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | |
| Kontras Kamar Gelap | CR | - | 2000:1 | - | ||
| Sudut pandang | 160 | - | - | tingkat |
Karakteristik DC
|
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal |
Satuan |
| Tegangan Pasokan Logika | VDD | 2.4 | 2.5 | 2.6 | V | |
| Tegangan pasokan untuk operasi | VCI | 2.4 | 2.8 | 3.5 | V | |
| Sumber Daya untuk pin I/O | VDDIO | 1.65 | VCI | V | ||
|
Tegangan operasi untuk OLED |
VCC |
Catatan 5 |
11.5 |
12 |
12.5 |
V |
|
Masukan Tingkat Tinggi |
HIV |
IOUT = 100μA, 3,3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Input tingkat rendah | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDDIO | V |
| Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDDIO | - | VDDIO | V |
| Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDDIO | V |
| Arus operasi untuk VCI | ICI | - | 95 | 120 | μA | |
| Arus operasi untuk VCC | ICC |
|
- |
34.5 |
40 |
mA |
| Modus Tidur Saat ini untuk VDD | IDD, tidur | - | 1 | 10 | μA | |
| Modus Tidur Saat ini untuk VDDIO | IDDIO, Tidur | 1 | 10 | |||
|
Modus Tidur Saat ini untuk VCI |
ICI, Tidur | - | 2 | 50 |
μA |

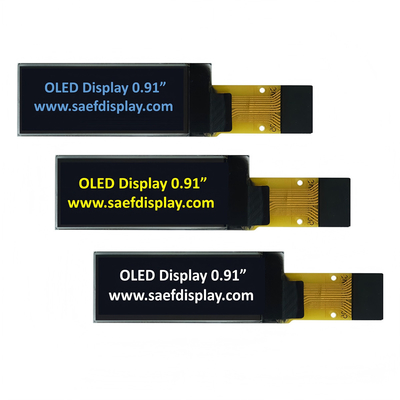

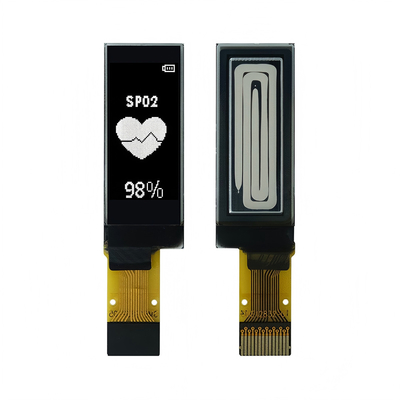

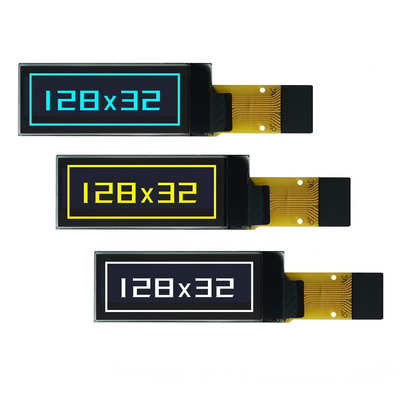

Gambar produk
