Detail produk:
|
| Produk: | Layar OLED 1,54" Inci | Resolusi: | Resolusi titik 128x64 |
|---|---|---|---|
| Mode Tampilan: | Tampilan Matriks Pasif | antarmuka: | I2C |
| Optik: | Semua Sudut Pandangan | Garis Besar Redup.: | 47,0 x 43,0 x 13,8 (mm) |
| Daerah Aktif: | 35,06x17,52 (mm) | Lapangan Piksel: | 0,274 x 0,274 (mm) |
| Metode Mengemudi: | 1/64 Siklus Kerja | Suhu Operasi: | -40°C hingga +70°C |
| suhu penyimpanan: | -40°C hingga +85°C | IC pengemudi: | SSD1309 atau setara |
| Nomor PIN: | 4 pin header, 7 pin opsional | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | SSD1309 Layar grafis OLED,Tampilan OLED 128X64,1.54 inci OLED display |
||
Tentang barang ini
Memperkenalkan 1,54-Inch SSD1309 Graphic OLED Display solusi sempurna untuk proyek elektronik Anda berikutnya!layar OLED berkualitas tinggi ini memberikan grafis yang bersemangat dan teks yang jelas, membuatnya ideal untuk berbagai aplikasi termasuk elektronik DIY, perangkat pintar, dan sistem tertanam.
Fitur Utama:
Aplikasi:
Layar OLED serbaguna ini cocok untuk berbagai aplikasi, termasuk:
Mengapa Pilih Layar OLED Kami?
Layar OLED Grafis 1,54 inci kami dirancang untuk kemudahan penggunaan dan fleksibilitas, memungkinkan penggemar dan profesional untuk membuat antarmuka pengguna grafis yang menakjubkan dengan usaha minimal.Desain ringan dan kompak membuatnya menjadi pilihan yang bagus untuk proyek terbatas ruang.
Pesan tampilan OLED grafis 1,54 inci SSD1309 Anda hari ini dan hidupkan proyek Anda dengan visual yang bersemangat dan konektivitas yang mudah!
Fitur Produk
| Produk: | 1Layar OLED 54 inci |
| Resolusi: | Resolusi 128x64 Titik |
| Antarmuka: | I2C |
| Mode Tampilan: | Tampilan Matriks Pasif |
| Optik: | Semua Sudut Pandangan |
| Outline Dim.: | 47.0(L) X 43.0(W) X 13.8 ((T) |
| Area Aktif: | 35.06 ((L) X 17.52 ((W) |
| Pixel Pitch: | 0.274 x 0.274 |
| Metode mengemudi: | 1/64 Siklus Tugas |
| Suhu operasi: | -40°C sampai +70°C |
| Temp penyimpanan: | -40°C sampai +85°C |
| Nomor Pin: | 4 Pin Header, |
| Pengemudi IC: | SSD1309 Atau Setara |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
Rangka Ukuran
Diagram Skimatis
Fungsi Pin Antarmuka
| Tidak, tidak. | Simbol | Fungsi |
|---|---|---|
| 1 | GND | Tanah |
| 2 | VCC | Masukan sumber daya. |
| 3 | SCL | Ketika antarmuka I2C dipilih, maka D0 berfungsi sebagai pad input jam serial (SCL) dan D1 berfungsi sebagai pad input data serial (SDAI). |
| 4 | SDA |
Karakteristik DC
|
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal |
Satuan |
| Tegangan Supply untuk Logika | VDD | 1.65 | 2.8 | 3.3 | V | |
| Tegangan Pasokan untuk Tampilan | VCC | 11.5 | 12 | 12.5 | V | |
| Masukan Tingkat Tinggi | HIV | 0.8×VDD | - | - | V | |
| Input tingkat rendah | VIL | - | - | 0.2×VDD | V | |
| Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
VDD Pasokan arus VDD = 2,8V, VCC = 12, IREF = 10uA, Tidak Panel yang dipasang, Tampilan ON, semua ON, |
IDD |
Kontras = FFh |
- |
90 |
110 |
μA |
|
VCC Supply Current (Arus Pasokan VCC) VDD = 2,8V, VCC = 12, IREF = 10uA, Tidak ada panel disertakan, Tampilan ON, Semua ON |
ICC |
- |
450 |
580 |
μA |
|
|
Output Segmen Saat ini, VDD = 2,8V, VCC = 12V, IREF = 10 uA, Tampilan ON. |
ISEG |
Kontras = FFh | 280 | 310 | 340 |
μA |
| Kontras = AFh | - | 215 | - | |||
| Kontras = 7Fh | - | 155 | - | |||
| Kontras = 3Fh | - | 78 | - | |||
| Kontras = 0Fh | 20 | - | ||||
|
Modus Tidur Saat ini untuk VDD |
IDD, tidur |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Tampilan OFF, Tidak panel yang terpasang |
- |
- |
10 |
μA |
|
Modus Tidur Saat ini untuk VCC |
ICC, tidur. |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Tampilan OFF, Tidak panel yang terpasang |
- |
- |
10 |
μA |
Spesifikasi Listrik
|
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
| Konsumsi arus modus normal | Semua piksel di | - | 17 | 25 | mA | |
| Konsumsi arus modus siaga | Standby mode 10% piksel pada | - | 0.5 | 1.5 | mA | |
| Konsumsi daya modus normal | Semua piksel di | - | 71.5 | 97.5 | mW | |
| Konsumsi daya modus siaga | Standby mode 10% piksel pada | - | 6.5 | 19.5 | mW | |
| Cahaya | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (Bodas) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Kontras Kamar Gelap | CR | - | 2000:1 | - | - | |
|
Sudut pandang |
- | 160 | - | - | tingkat |
Karakteristik Waktu Antarmuka I2C
|
Simbol |
Deskripsi | Min | Maksimal |
Satuan |
| Sepeda | Waktu Siklus Jam | 2.5 | - | μs |
| THSTART | Start Condition Hold Time (Memulai Kondisi Tunggu Waktu) | 0.6 | - | μs |
| THD | Data Hold Time (untuk ¢SDAOUT ¢ Pin) | 0 |
- |
ns |
| Data Hold Time (untuk SDAIN Pin) | 300 | |||
| TSD | Waktu Setup Data | 100 | - | ns |
| TSSTART |
Waktu pengaturan kondisi awal (Hanya relevan untuk kondisi Start yang diulang) |
0.6 | - | μs |
| TSSTOP | Waktu Pengaturan Kondisi Stop | 0.6 | - | μs |
| tR | Waktu Bangkit untuk Data dan Clock Pin | 300 | ns | |
| TF | Waktu jatuh untuk data dan jam pin | 300 | ns | |
| TIDLE | Waktu kosong sebelum transmisi baru dapat dimulai | 1.3 | - | μs |

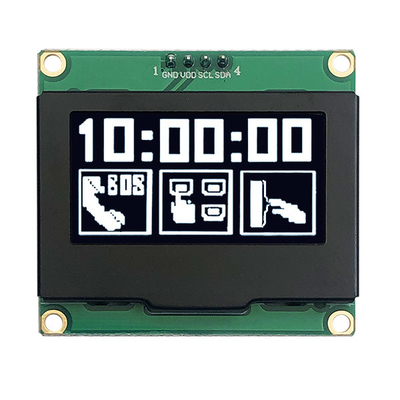

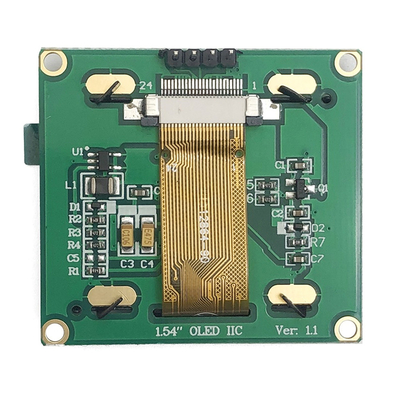

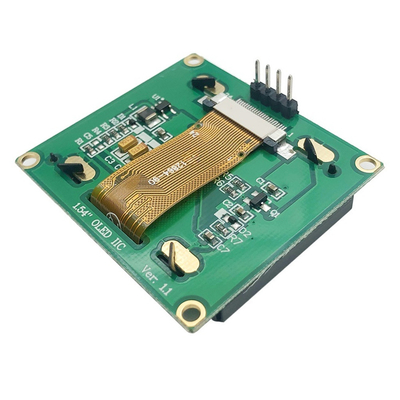

Gambar produk
