Detail produk:
|
Produk: | Layar OLED Grafis 1,54" Inci | Resolusi: | 128x64 titik |
---|---|---|---|
Mode Tampilan: | Matriks Pasif | antarmuka: | 4 kabel SPI Interface |
Optik: | Semua Sudut Pandangan | Garis Besar Redup.: | 420,04 x 37,0 x 3,1 (mm) |
Daerah Aktif: | 350,05 x 17,51 (mm) | Lapangan Piksel: | 0,254 x 0,254 (mm) |
Metode Mengemudi: | 1/64 Siklus Kerja | Suhu Operasi: | -40°C hingga +70°C |
suhu penyimpanan: | -40°C hingga +85°C | Tegangan suplai: | 2.8V |
Nomor PIN: | 7 Pin header | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 1.54 inci OLED Display Module,Modul Tampilan OLED 128x64,Modul Tampilan OLED Kontras Tinggi |
Dimensi Mekanis
Definisi Pin Antarmuka
PIN | SYMBOL | Deskripsi |
1 | GND | Tanah dari Logika Sirkuit |
2 | VDD | Sumber Daya Logika |
3 | SCK | Masukan jam serial. |
4 | SDA | Masukan data serial. |
5 | RST | Pin ini adalah reset signalinput.When pin rendah,initialization dari chip dijalankan.Keep pin ini tarik tinggi selama operasi normal. |
6 |
DC |
Pin ini adalah Data / Command control pin.Whenpin ditarik tinggi dan mode antarmuka serial dipilih,data di SDIN akan ditafsirkan sebagai data. Ketika ditarik, data di SDIN akan ditransfer ke register perintah. |
7 | CS | Chip Select. Chip dipilih ketika CS0="L". |
Rating Maksimal mutlak
Parameter | Simbol | Min | Maksimal | Satuan |
Tegangan Supply untuk Logika | VDD | - 0.3 | 4 | V |
Tegangan Pasokan untuk Tampilan | VCC | 8 | 17 | V |
Suhu operasi | TOP | - 40 | 70 | C |
Suhu penyimpanan | TSTG | - 40 | 85 | C |
Waktu Hidup (220 cd/m2) | 13,000 | - | jam | |
Waktu Hidup (200 cd/m2) | 15,000 | - | jam | |
Waktu Hidup (180 cd/m2) | 16,000 | - | jam |
Karakteristik DC
Karakteristik | Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
Tegangan Supply untuk Logika | VDD | 1.65 | 2.8 | 3.3 | V | |
Tegangan Pasokan untuk Tampilan | VCC | 11.5 | 12 | 12.5 | V | |
Masukan Tingkat Tinggi | HIV | 0.8×VDD | - | - | V | |
Input tingkat rendah | VIL | - | - | 0.2×VDD | V | |
Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
VDD Pasokan arus VDD = 2,8V, VCC = 12, IREF = 10uA, Tidak Panel yang dipasang, Tampilan ON, semua ON, |
IDD | Kontras = FFh | - | 90 | 110 | μA |
VCC Supply Current (Arus Pasokan VCC) VDD = 2,8V, VCC = 12, IREF = 10uA, Tidak ada panel disertakan, Tampilan ON, Semua ON |
ICC | - | 450 | 580 | μA | |
Output Segmen Saat ini, VDD = 2,8V, VCC = 12V, IREF = 10 uA, Tampilan ON. |
ISEG | Kontras = FFh | 280 | 310 | 340 | μA |
Kontras = AFh | - | 215 | - | |||
Kontras = 7Fh | - | 155 | - | |||
Kontras = 3Fh | - | 78 | - | |||
Kontras = 0Fh | 20 | - | ||||
Modus Tidur Saat ini untuk VDD | IDD, tidur |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Tampilan OFF, Tidak panel yang terpasang |
- | - | 10 | μA |
Modus Tidur Saat ini untuk VCC | ICC, tidur. |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Tampilan OFF, Tidak panel yang terpasang |
- | - | 10 | μA |

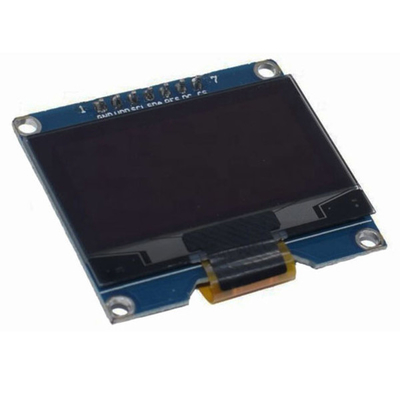

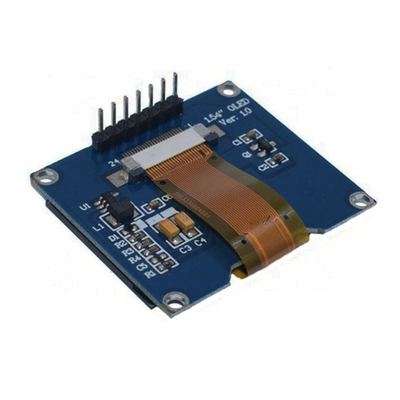

Gambar produk
