Detail produk:
|
| Produk: | Layar OLED 2,42"(2,4") inci | Resolusi: | 128x64 titik |
|---|---|---|---|
| Mode Tampilan: | Matriks Pasif | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 71,0(P) x 43,5(L) x 6,0(T) (mm) | Daerah Aktif: | 55,01(P) x 27,5(W) (mm) |
| Lapangan Piksel: | 0,43x0,43 (mm) | Metode Mengemudi: | 1/64 Siklus Kerja |
| Suhu Operasi: | -40°C hingga +70°C | Nomor PIN: | 7 Pin header |
| antarmuka: | Antarmuka SPI | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 2.42 inci OLED display,Tampilan OLED 128X64,7-pin SPI OLED Display |
||

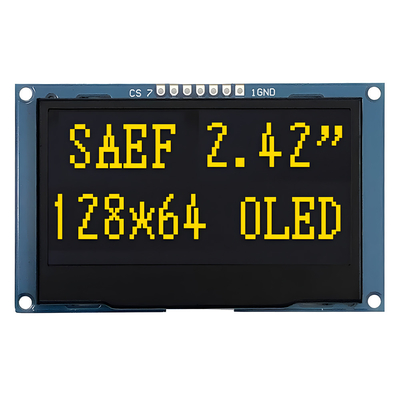

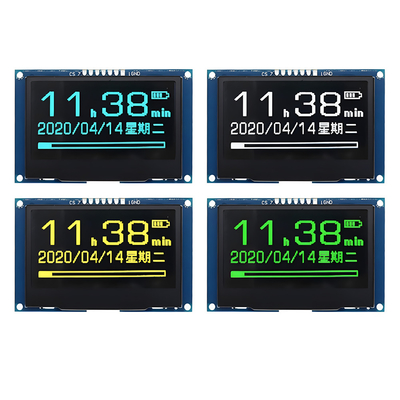

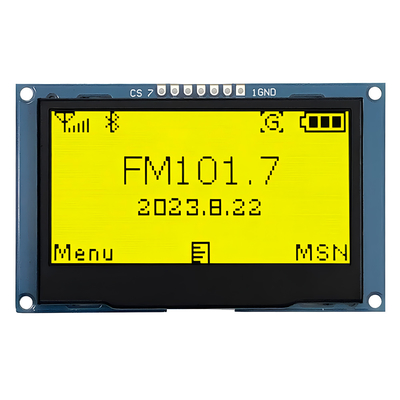

Memperkenalkan Modul OLED SFOMS242YZ7-12864WBYG-01 dari SAEF Technology.42 inci secara diagonal dan dimensi keseluruhan 71.0 x 43.5 mm, modul tampilan ini dirancang untuk kinerja tinggi dan fleksibilitas.
Rasio Kontras Tinggi: Modul OLED ini menawarkan rasio kontras yang mengesankan 20,000:1, memastikan kejelasan visual yang menakjubkan dan representasi warna yang hidup untuk aplikasi Anda.
Multiple Interface Options: Modul ini mendukung berbagai antarmuka komunikasi, termasuk SPI dan I2C (IIC),membuat mudah untuk mengintegrasikan dengan berbagai mikrokontroler dan platform pengembangan.
Jangkauan Tegangan yang Luas: Tegangan pasokan logika beroperasi antara 1,65V dan 3,3V, dengan nilai khas 2,8V, mengakomodasi beragam persyaratan proyek.
Panel sentuh yang dapat disesuaikan: Meskipun layar OLED ini tidak dilengkapi dengan layar sentuh bawaan, opsi panel sentuh yang dapat disesuaikan tersedia,memungkinkan interaktivitas yang ditingkatkan berdasarkan kebutuhan spesifik Anda.
Modul tampilan OLED SFOMS242YZ7-12864WBYG-01 sangat ideal untuk berbagai aplikasi, termasuk:
Upgrade proyek Anda dengan SFOMS242YZ7-12864WBYG-01 2.42-Inch OLED Display Module,dirancang untuk memberikan visual berkualitas tinggi dan kinerja yang dapat diandalkan untuk berbagai aplikasi industri dan komersial.
Memesan Anda hari ini untuk integrasi mulus dan kualitas tampilan yang superior!
Dimensi Mekanis

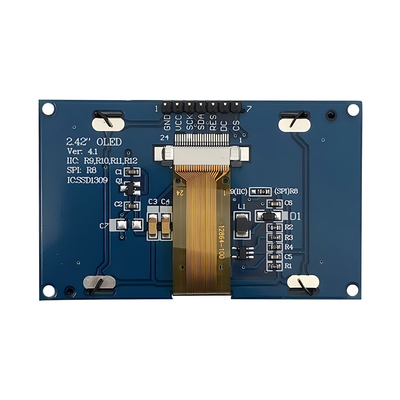

Definisi Pin Antarmuka
| PIN | SYMBOL | Deskripsi |
| 1 | GND | Tanah dari Logika Sirkuit |
| 2 | VDD | Sumber Daya Logika |
| 3 | SCK | Masukan jam serial. |
| 4 | SDA | Masukan data serial. |
| 5 | RST | Pin ini adalah input sinyal reset. Ketika pin rendah, inisialisasi chip dijalankan. Jauhkan pin tarik ini tinggi selama operasi normal. |
|
6 |
DC |
Pin ini adalah Data / Command control pin. Ketika pin ditarik tinggi dan mode antarmuka serial dipilih, data di SDIN Ketika ditarik rendah, data di SDIN akan ditransfer ke register perintah. |
| 7 | CS | Chip Select. Chip dipilih ketika CS0 = L . |
Rating Maksimal mutlak
|
Parameter |
Simbol | Min | Maksimal | Satuan |
| Tegangan Supply untuk Logika | VDD | - 0.3 | 4 | V |
| Tegangan Pasokan untuk Tampilan | VCC | 8 | 17 | V |
| Suhu operasi | TOP | - 40 | 70 | C |
| Suhu penyimpanan | TSTG | - 40 | 85 | C |
| Waktu Hidup (220 cd/m2) | 13,000 | - | jam | |
| Waktu Hidup (200 cd/m2) | 15,000 | - | jam | |
|
Waktu Hidup (180 cd/m2) |
16,000 | - | jam |
Karakteristik DC
|
|
Simbol | Ketentuan | Min | Jenis | Maksimal |
Satuan |
| Tegangan Supply untuk Logika | VDD | 1.65 | 2.8 | 3.3 | V | |
| Tegangan Pasokan untuk Tampilan | VCC | 11.5 | 12 | 12.5 | V | |
| Masukan Tingkat Tinggi | HIV | 0.8×VDD | - | - | V | |
| Input tingkat rendah | VIL | - | - | 0.2×VDD | V | |
| Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
VDD Pasokan arus VDD = 2,8V, VCC = 12, IREF = 10uA, Tidak Panel yang dipasang, Tampilan ON, semua ON, |
IDD |
Kontras = FFh |
- |
90 |
110 |
μA |
|
VCC Supply Current (Arus Pasokan VCC) VDD = 2,8V, VCC = 12, IREF = 10uA, Tidak ada panel disertakan, Tampilan ON, Semua ON |
ICC |
- |
450 |
580 |
μA |
|
|
Output Segmen Saat ini, VDD = 2,8V, VCC = 12V, IREF = 10 uA, Tampilan ON. |
ISEG |
Kontras = FFh | 280 | 310 | 340 |
μA |
| Kontras = AFh | - | 215 | - | |||
| Kontras = 7Fh | - | 155 | - | |||
| Kontras = 3Fh | - | 78 | - | |||
| Kontras = 0Fh | 20 | - | ||||
|
Modus Tidur Saat ini untuk VDD |
IDD, tidur |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Tampilan OFF, Tidak panel yang terpasang |
- |
- |
10 |
μA |
|
Modus Tidur Saat ini untuk VCC |
ICC, tidur. |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Tampilan OFF, Tidak panel yang terpasang |
- |
- |
10 |
μA |
Spesifikasi Listrik
|
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
| Konsumsi arus modus normal | Semua piksel di | - | 17 | 25 | mA | |
| Konsumsi arus modus siaga | Standby mode 10% piksel pada | - | 0.5 | 1.5 | mA | |
| Konsumsi daya modus normal | Semua piksel di | - | 71.5 | 97.5 | mW | |
| Konsumsi daya modus siaga | Standby mode 10% piksel pada | - | 6.5 | 19.5 | mW | |
| Cahaya | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (Bodas) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Kontras Kamar Gelap | CR | - | 2000:1 | - | - | |
|
Sudut pandang
|
- | 160 | - | - | tingkat |
