Detail produk:
|
| Produk: | 5.7 inci TFT LCD Display | Layar sentuh: | Tanpa |
|---|---|---|---|
| Resolusi: | 640x480 | Melihat arah: | Sudut pandang penuh IPS |
| IC pengemudi: | JD9168S | Nomor PIN: | 40 PIN |
| Hubungan: | Jenis konektor | Luminansi Permukaan: | 500 cd/m2 (nit) |
| antarmuka: | RGB | Seumur Hidup LED: | 40.000 jam |
| Menyoroti: | 640x480 TFT IPS Display Module,RGB Interface TFT IPS Display Module,5.7 inci TFT IPS Display Module |
||
Tentang item ini SFTO570DX-7263AN
Temukan kejelasan dan kecerdasannya dari 5,7 inci TFT IPS Display Module kami, yang dirancang untuk kinerja visual yang unggul dalam faktor bentuk yang kompak.Modul tampilan berkualitas tinggi ini menawarkan resolusi 640x480 yang jernih, memastikan gambar yang tajam dan rinci yang sempurna untuk berbagai aplikasi, dari panel kontrol industri untuk alat pendidikan.
Fitur Utama:
Spesifikasi teknis:
Aplikasi yang ideal:
TFT IPS Display Module 5,7 inci ini sangat cocok untuk aplikasi yang membutuhkan keseimbangan resolusi tinggi, kecerahan, dan daya tahan.Apakah Anda ingin meningkatkan kemampuan tampilan peralatan industri Anda, membuat pengaturan pendidikan yang menarik, atau mengembangkan antarmuka yang ramah pengguna untuk proyek terbaru Anda, modul tampilan ini menawarkan kinerja dan keandalan yang Anda butuhkan.
Mengapa Memilih Modul Tampilan Kami?
Tingkatkan tampilan visual Anda dengan 5,7 inci TFT IPS Display Module dan rasakan perbedaan kualitas dan kinerja.Pesan sekarang dan ambil langkah pertama untuk meningkatkan proyek Anda dengan solusi tampilan yang andal dan berkinerja tinggi.
Spesifikasi Produk
| Artikel | Spesifikasi | Satuan |
| Jenis LCD | TFT | - |
| Tampilkan warna | 16.7M | - |
| Arah Melihat | IPS, semua sudut pandang | Jam |
| Suhu operasi | -30 ~ +80 | °C |
| Suhu penyimpanan | -30 ~ +80 | °C |
| Ukuran modul | Lihat gambar garis besar | mm |
| Area Aktif ((W × H) | 115.20X86.40 | mm |
| Jumlah Titik | 640 x 480 | titik |
| Kontroler LCM | JD9168S | - |
| Tegangan Pasokan Daya | 3.3 | V |
| Lampu latar belakang | 3S7P-LED (putih) | pcs |
| Antarmuka | Antarmuka RGB | - |
Dimensi Luar
Rating Maksimal Absolut
| Artikel | Simbol | Min. | Max. Apa yang terjadi? | Satuan |
| Tegangan Supply Tegangan | VCC | - 0.3 | 3.3 | V |
| Tegangan Pasokan Lampu Belakang | VLED | - 0.3 | 6.0 | V |
| Suhu operasi | Di atas | - 30 | 80 | °C |
| Suhu penyimpanan | Tst | - 30 | 80 | °C |
Karakteristik lampu latar
| Artikel | Simbol | Nilai Tipikal | |
| Tegangan pasokan | VLED | 5V | |
| Pasokan arus | IL | 300 - mA | |
| Konsumsi Daya | PL | 1.5 - W | |
| Frekuensi kontrol PWM | FPDIM | 50K Hz | |
| Lampu latar ON-OFF | Tinggi |
VEN |
1VLED V |
| Rendah | 0 - 0,4 V | ||
| Tingkat Kontrol PWM | Tinggi |
VPDIM |
1.5 V |
| Rendah | 0 - 0,4 V | ||
| Keseragaman | ΔBp | 80% | |
| Waktu Hidup | waktu | 40K jam | |
Definisi Pin Antarmuka
| Pin No. | Simbol | I/O | Definisi |
| 1 | U/D | Aku | Ke arah scan atas/bawah pada modul panel. |
| 2 | NC | - | Tidak ada koneksi. |
| 3 | HSYNC | Aku | Masukan sinkronisasi horizontal di antarmuka RGB. |
| 4-6 | VLED | P | Sumber daya untuk driver LED. |
| 7 | VCC | P | Sumber daya untuk TFT. |
| 8 | VSYNC | Aku | Masukan sinkronisasi vertikal di antarmuka RGB. |
| 9 | DE | Aku | Aktifkan input data di antarmuka RGB. |
| 10 | XL | Aku | Tidak ada koneksi. |
| 11 | YU | Aku | Tidak ada koneksi. |
| 12 | ADJ | Aku | Pin input sinyal PWM. |
| 13-15 | B5-B3 | Aku | Bus data biru. |
| 16 | VSS | P | Tanah. |
| 17-19 | B2-B0 | Aku | Bus data biru. |
| 20 | VSS | P | Tanah. |
| 21-23 | G5-G3 | Aku | Bus data hijau. |
| 24 | VSS | P | Tanah. |
| 25-27 | G2-G0 | Aku | Bus data hijau. |
| 28 | VSS | P | Tanah. |
| 29-31 | R5-R3 | Aku | Bus data merah. |
| 32 | VSS | P | Tanah. |
| 33-35 | R2-R0 | Aku | Bus data merah. |
| 36 | XR | Aku | Tidak ada koneksi. |
| 37 | YD | Aku | Tidak ada koneksi. |
| 38 | DCLK | Aku | Input jam piksel dalam antarmuka RGB. |
| 39 | VSS | P | Tanah. |
| 40 | L/R | Aku | Arahan scan kiri/kanan pada modul panel. |

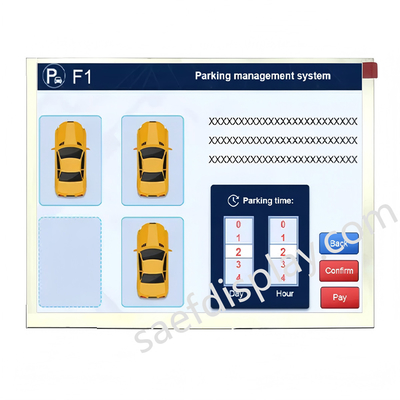

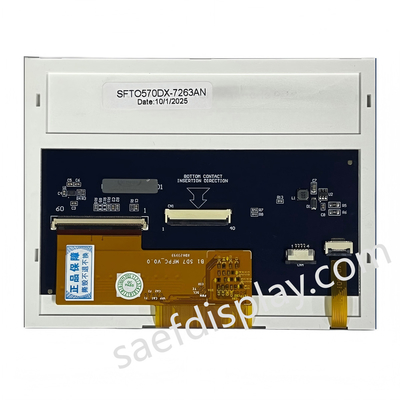

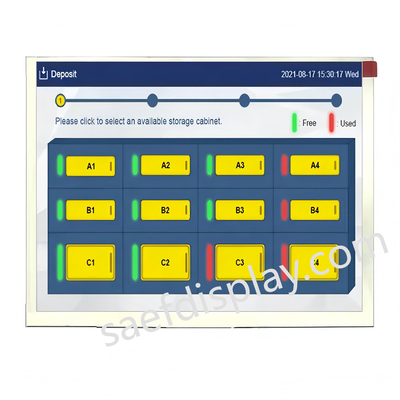

Gambar produk
