0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface

0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 Inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface

Gambar besar :  0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface

Detail produk:
Tempat asal: ShenZhen / Tiongkok
Nama merek: SAEF
Sertifikasi: ISO9001 / ISO14000
Nomor model: SFOM096YZ4-12864WB-02
Dokumen: SFOM096YZ4-12864WB-02 Speci...on.pdf
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 3 buah
Harga: The lowest market price guaranteed
Kemasan rincian: Paket Ekspor Standar
Waktu pengiriman: 1-3 minggu
Syarat-syarat pembayaran: L/C, T/T, Western Union, PayPal
Menyediakan kemampuan: 3000K pcs per bulan

0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface

Deskripsi
Produk: OLED 0,96 inci + PCB 4 pin Resolusi: 128x64 piksel
Tampilkan Warna: Font Putih/Biru/Kuning Biru Struktur: COG + PCB
antarmuka: I2C(IIC) Melihat arah: Semua Sudut Pandangan
Garis Besar Redup.: Ukuran 24,7 x 27 x 3,6 (mm) Hubungan: Pin Tajuk
Nomor PIN: 4 Pin Suhu Operasi: -40 ℃ hingga +85 ℃
Waktu hidup: 50.000 jam @ 60cd/m2 Kepatuhan: REACH & Sesuai RoHS
Menyoroti:

Modul Tampilan OLED 128x64

,

Modul tampilan OLED 0



Tentang item ini SFOM096YZ4-12864WB-02



Memperkenalkan 0,96 inci 128x64 Dot Matrix OLED Display Module, solusi sempurna untuk proyek elektronik dan prototipe Anda.modul OLED ini menawarkan visual yang jernih dan warna yang cerah, membuatnya ideal untuk aplikasi seperti wearables, perangkat IoT, dan sistem tertanam.



Fitur Utama:

  • Resolusi tinggi:Tampilan ini memiliki resolusi 128x64 piksel, memastikan grafis yang jelas dan rinci untuk aplikasi apa pun.
  • Ukuran kompak:Berukuran hanya 0,96 inci, modul OLED ini sangat cocok untuk desain terbatas ruang.
  • Antarmuka I2C:Antarmuka I2C 4-pin menyederhanakan koneksi dan komunikasi dengan mikrokontroler, menawarkan integrasi mudah ke dalam proyek Anda.
  • Sudut pandang luas:Nikmati visibilitas yang luar biasa dari berbagai sudut, berkat teknologi OLED.
  • Konsumsi daya rendah:Tampilan ini hemat energi, sehingga cocok untuk aplikasi bertenaga baterai.



Apakah Anda mengembangkan dashboard khusus, membuat tampilan interaktif, atau merancang gadget pintar, 0.96 Inch 128x64 Dot Matrix OLED Display Module adalah pilihan serbaguna yang memberikan kinerja tinggi dan keandalanUpgrade proyek Anda dengan modul tampilan canggih ini hari ini!





Spesifikasi Teknis



0.96 inci OLED dengan produk PCB 4-pin biasanya memiliki spesifikasi teknis berikut:

  • Resolusi: 128x64 piksel, memberikan tampilan teks dan gambar yang jelas.
  • Chip driver, seperti chip SSD1306/SSD1315, kompatibel dengan beberapa platform pengembangan, menyederhanakan proses pengembangan.
  • Tegangan kerja: biasanya antara 3V dan 5V, dengan kompatibilitas daya yang baik, kompatibel dengan tingkat logika 3,3V dan 5V, tanpa perlu chip konversi tingkat tambahan.
  • Sudut pandang: Dengan sudut pandang super besar lebih dari 160 °, ia memastikan kinerja tampilan yang baik pada sudut pandang yang berbeda.
  • Pilihan warna: Menyediakan beberapa pilihan warna seperti biru kuning, cahaya putih, dan biru murni untuk memenuhi kebutuhan visual dan preferensi desain yang berbeda.
  • Mode tampilan: Mendukung beberapa mode tampilan, termasuk tampilan grafis dan teks, cocok untuk berbagai kebutuhan tampilan informasi.
  • Konsumsi daya: Dalam kondisi tampilan normal, konsumsi daya hanya 0,06W, jauh lebih rendah daripada tampilan TFT tradisional,membuatnya cocok untuk aplikasi dengan persyaratan konsumsi daya yang ketat.
  • Metode pemasangan: Desain PCB 4-pin memungkinkan untuk pemasangan melalui prosedur pemasangan papan sirkuit standar sambil menyediakan koneksi listrik yang baik.
  • Integritas sinyal: Mengingat stabilitas dan keandalan transmisi sinyal, kabel PCB harus sesingkat dan langsung mungkin untuk mengurangi gangguan sinyal
  • Desain disipasi panas: OLED menghasilkan panas selama operasi, dan desain PCB harus mempertimbangkan jalur disipasi panas, seperti mengoptimalkan manajemen panas melalui tata letak atau bantalan disipasi panas.
  • Desain anti interferensi: Untuk mengurangi interferensi elektromagnetik (EMI), desain PCB harus mengadopsi tindakan pelindung dan penyaringan yang tepat.



Gambar garis besar



0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0







Definisi Pin Antarmuka



Pin No. Simbol Deskripsi
1 GND Ini adalah pin tanah, itu harus terhubung ke tanah.
2 VDD Sumber Daya untuk OLED. Ini adalah pin pasokan tegangan. itu harus terhubung ke sumber.
3 SCL Input jam serial ini SCL
4 SDA Masukan data serial ini SDA





Karakteristik elektro-optik



Posisi Simbol Min. Seperti itu. Max. Apa yang terjadi? Satuan Perhatikan
Luminance Operasi L 80 100 - cd /m2 Semua piksel ON
Konsumsi Daya P - 50 60 mW

30% piksel ON

Frekuensi frame Fr - 105 - Hz -

Warna

Koordinat

Biru CIE x 0.11 0.15 0.19



CIE1931

Kamar gelap
CIE y 0.21 0.25 0.29

Waktu Tanggapan

Bangkitlah. Tr - 10 - kami -
Keruntuhan Td - 10 - kami -
Rasio Kontras Cr 10000:1 - - - Kamar gelap
Sudut pandang θ 160 - - Gelar -
Waktu Hidup Operasi Di atas 22000 - - Jam L= 80 cd/m2

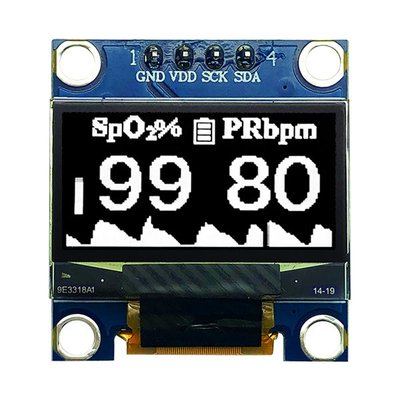

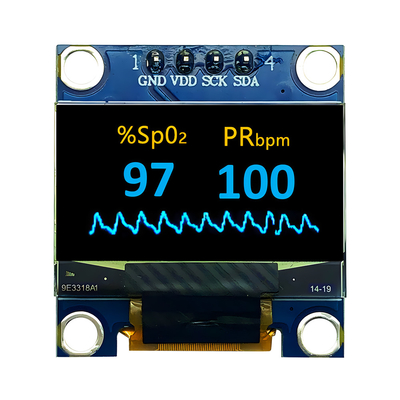

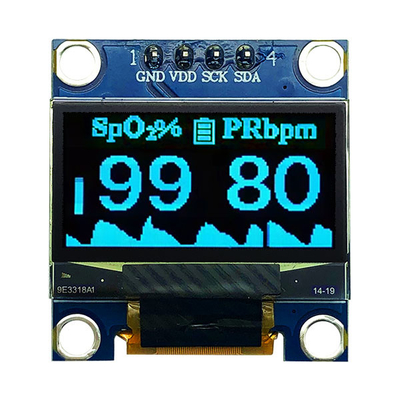

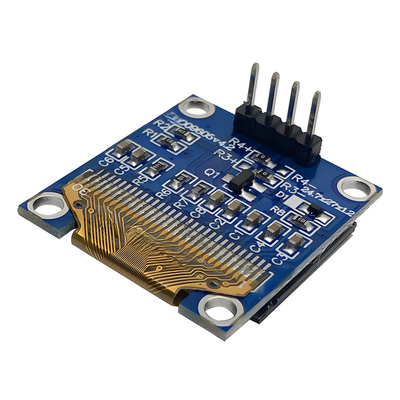

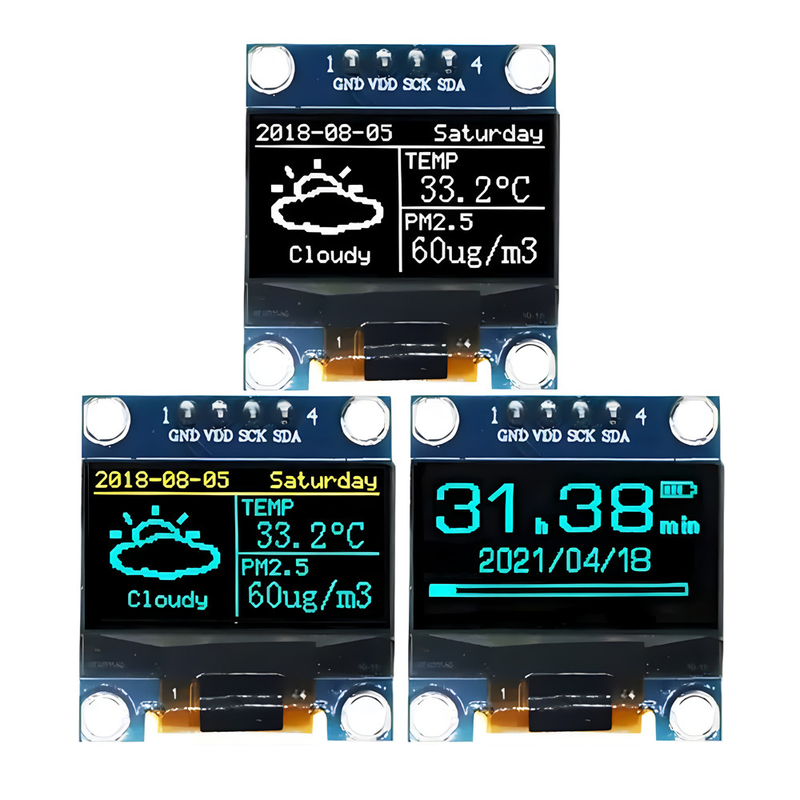

Gambar produk

0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 1

0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 20.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 3

0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 4

0.96 inci 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 5
