Detail produk:
|
Produk: | 2.48 inci Layar TFT Bulat | Resolusi: | 480 (RGB) x 480 Titik |
---|---|---|---|
Luminansi Permukaan: | 500 cd/m2 (nit) | Layar sentuh: | Tersedia / Opsional |
Melihat arah: | Sudut pandang penuh IPS | IC pengemudi: | ST7701S |
Nomor PIN: | 40 PIN | Hubungan: | ZIF |
antarmuka: | 3SPI+18RGB | Seumur Hidup LED: | 40.000 jam |
Atas:: | -20°C hingga +70°C | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | TFT Display 2,8 Inci,Layar LCD Lingkaran Berkualitas Otomotif |
Data Sheet Unduh
SFTO248XC-7204AN Spesifikasi.pdf
Pambuka Produk: 2,8 inci Otomotif Grade Lingkaran TFT TampilanSFTO248XC-7204AN
Memperkenalkan tampilan TFT kelas otomotif 2,8 inci kami SFTO248XC-7204AN, yang dirancang khusus untuk fleksibilitas dan daya tahan dalam aplikasi kendaraan.Layar LCD melingkar memiliki tampilan resolusi tinggi 480x480 pikselDengan antarmuka SPI + RGB yang canggih, layar ini dirancang untuk integrasi yang mulus ke dalam sistem otomotif.
Tampilan TFT melingkar kelas otomotif 2,8 inci kami SFTO248XC-7204AN adalah solusi mutakhir untuk kebutuhan otomotif modern, menawarkan kualitas, kinerja, dan daya tahan yang luar biasa.Apakah untuk manufaktur kendaraan baru atau peningkatan pasar setelah, tampilan ini dirancang untuk meningkatkan pengalaman mengemudi dengan teknologi canggih dan visual yang unggul.
Untuk informasi lebih lanjut tentang produk ini atau untuk memesan, silakan hubungi kami hari ini!
Fitur | Spesifikasi | |
Tampilkan Spek. |
Jenis LCD | 2.48 inci |
Resolusi (H*V) | 480 ((RGB) × 480 | |
Jenis teknologi | a-Si TFT | |
Konfigurasi Pixel | Strip vertikal RGB | |
Mode Tampilan | Biasanya hitam. | |
Arah Melihat | Semua | |
Arah Inversi Skala Abu-abu | - | |
Mesin Karakteristik |
Dimensi garis besar (W x H x T) (mm) | 65.87*69.04*1.85 |
Area Aktif ((mm) | 62.93 kali 62.93 | |
CTP View Area ((mm) | / | |
Dengan / Tanpa layar sentuh | Tanpa | |
Jenis konektor | 0.5 pitch 40pin | |
Jenis lampu latar | LED | |
Berat (g) | TBD | |
Listrik Karakteristik |
Tampilan Antarmuka | 3SPI+18RGB |
Jumlah warna | 262K | |
Tampilan Driver IC | ST7701S | |
Gambar Mekanis
Penugasan Pin
1 | LED A | LED ANODE |
2 | LED K | LED CATHODE |
3 | LED K | LED CATHODE |
4 | GND | Tanah |
5 | VCI | Sumber daya listrik |
6 | Reset | Reset sinyal, aktif rendah |
7 | NC | NC |
8 | NC | NC |
9 | SDA | Sinyal data SPI |
10 | SCK | Sinyal jam SPI |
11 | CS | SPI Chip memilih sinyal |
12 | PCLK | Sinyal jam titik RGB |
13 | DE | Sinyal aktif data RGB |
14 | VSYNC | Sinyal sinkronisasi bingkai RGB |
15 | HSYNC | Sinyal sinkronisasi garis RGB |
16 ~ 33 | DB0~DB17 | Sinyal data RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
34 | GND | Tanah |
35 | TP_INT | Sentuh Interrupt |
36 | TP_SDA | Sinyal data IIC sentuh |
37 | TP_SCL | Sentuh sinyal jam IIC |
38 | TP_RESET | Sentuh Sinyal Reset |
39 | TP_VCI | Sentuh Sumber Daya |
40 | GND | Tanah |
Rating Maksimal mutlak
Artikel | Simbol | Nilai | Satuan |
Tegangan catu daya untuk logika | VDD | 0.3 ~ 3.3 | V |
Tegangan masukan | Vin | VDD + 0.3 | V |
Suhu operasi | Topr | -20 sampai 70 | °C |
Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
Karakteristik Listrik
Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
Tegangan operasi | VDD | 2.5 | 2.8 | 3.3 | V | - |
Arus pasokan | IDD | - | - | 50 | mA | VDD = 2,8V, Ta = 25,C |
Tegangan masukan | HIV | 0.8VDD | - | VDD | V |
- |
VIL | 0 | - | 0.2VDD | V | ||
arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | μA | VIN=VDD atau VSS |
Lampu Belakang Mengemudi
Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
Arus ke depan | Jika | ... | 20 | ... | mA |
Tegangan ke depan | VF | - | 19.2 | - | V |
Mode koneksi | ... | 6S | ... | ||
Nomor LED | / | 6 | pcs | ||
Umur LED | 40000 | 50000 |
Karakteristik optik
Artikel | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan |
Sudut pandang |
θT |
CR≥10 |
80 | 85 | - |
Gelar |
θ B | 80 | 85 | - | |||
θ L | 80 | 85 | - | |||
θ R | 80 | 85 | - | |||
Rasio Kontras | CR | θ=0° | 800 | 1000 |
- |
- |
Waktu Tanggapan | TON | 25°C |
- |
30 | 35 |
ms |
TOFF | ||||||
Keseragaman | U |
- |
67 | 72 |
- |
% |
NTSC |
- |
- |
- |
70 |
- |
% |
Luminance | L |
- |
500 |
- |
cd/m2 |

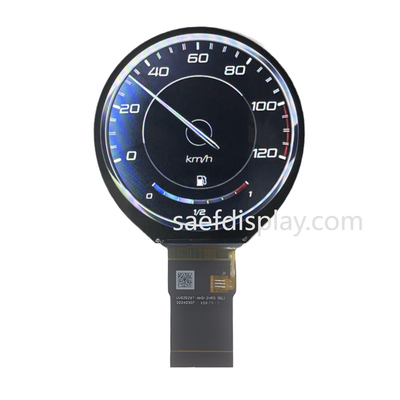

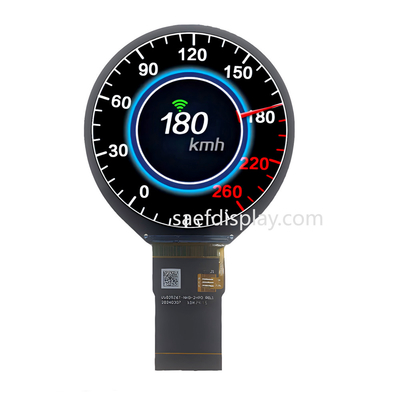

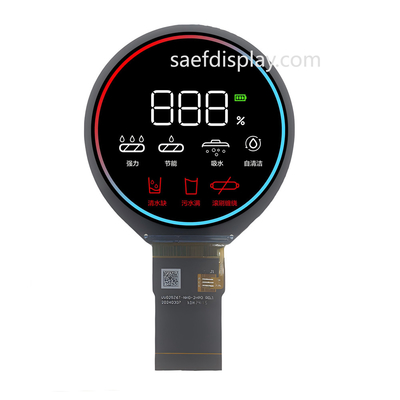

Gambar produk
