Detail produk:
|
Kata kunci: | 6.86 inci Bar TFT | Resolusi: | 1280x480 |
---|---|---|---|
antarmuka: | MIPI | IC pengemudi: | FL7707 |
Luminansi Permukaan: | Minimal 800 cd/m2 | Layar sentuh: | Tidak. |
Melihat arah: | IPS, Semua Sudut Pandang | Seumur Hidup LED: | 40.000 jam |
Sertifikasi: | ISO9001:2015 / ISO14000:2015 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 6.86 inci Capacitive Touch TFT,MIPI Interface Kapasitif Sentuh TFT,TFT Sensor Sentuh Kapasitif Cerah Tinggi |
Data Sheet Unduh
SFTO686XC-7108B-CT Spesifikasi (800nits).pdf
FL7707N_DS_V0.2_20230324_Pelanggan.pdf
Tentang barang iniSFTO686XC-7108BCT
Layar LCD TFT 6,86 inci memiliki spesifikasi utama berikut:
Ukuran layar: Ukuran diagonal 6,86 inci membuatnya cocok untuk berbagai aplikasi, termasuk tampilan industri, perangkat genggam, dan peralatan portabel.
Resolusi: Dengan resolusi 1280 x 480, layar dioptimalkan untuk aplikasi layar lebar, memberikan kejelasan dan detail yang baik,meskipun mungkin tidak setinggi layar modern dalam hal kepadatan pikselRasio resolusi yang unik dapat bermanfaat untuk tata letak UI dan grafis tertentu.
Kecerahan: Tingkat kecerahan 800 nits memastikan bahwa layar cukup terang untuk digunakan dalam berbagai kondisi pencahayaan, termasuk lingkungan luar ruangan.Tingkat kecerahan ini menguntungkan untuk keterbacaan dan visibilitas.
Antarmuka MIPI: Penggunaan antarmuka MIPI umum digunakan pada layar modern karena memungkinkan transfer data berkecepatan tinggi antara layar dan pengontrol,yang bermanfaat untuk mengurangi latensi dan meningkatkan kinerja keseluruhan.
Jenis tampilan ini dapat melayani berbagai aplikasi berkat spesifikasi seimbang dari ukuran, resolusi, kecerahan, dan antarmuka.sangat penting untuk mempertimbangkan bagaimana parameter ini selaras dengan aplikasi yang dimaksudkan dan persyaratan pengguna.
Fitur
Artikel | Isi | Satuan |
Jenis LCD | TFT | - |
Tampilkan warna | 16M | |
Arah Melihat | Semua | Jam |
Suhu operasi | -20 ~ +70 | °C |
Suhu penyimpanan | -30 ~ +80 | °C |
Ukuran modul | 66.6*181.0*4.6 | mm |
Area Aktif (W × H) | 60.19 x 160.51 | mm |
Jumlah Titik | 480 × RGB × 1280 | titik |
Tegangan Pasokan Daya | 3.3 | V |
Lampu latar belakang | 12-LED (putih) | pcs |
Kecerahan ((LCM) | 800 | cd/m2 |
Transfer data | MIPI | - |
Jenis konektor LCM |
AFC30-S40FCC-00 |
0.5PITCH 40pin |
Driver IC | FL7707 |
Gambar Mekanis
Deskripsi Pin
Pin No. | Simbol | Fungsi |
1 | GND | Tanah |
2 | D0P | MIPI Input data lane0 (positif) |
3 | D0N | MIPI Input data lane0 (negatif) |
4 | GND | Tanah |
5 | D1P | MIPI Input data lane1 (positif) |
6 | D1N | MIPI Input data lane1 (negatif) |
7 | GND | Tanah |
8 | CLKP | Masukan MIPI CLK (positif) |
9 | CLKN | Masukan MIPI CLK (negatif) |
10 | GND | Tanah |
11 | D2P | MIPI Input data lane2 (positif) |
12 | D2N | MIPI Data lane2 input (negatif) |
13 | GND | Tanah |
14 | D3P | MIPI Input data lane3 (positif) |
15 | D3N | MIPI Data lane3 input (negatif) |
16-17 | GND | Tanah |
18-19 | VCC-1V8 | IO Power Supply ((1.65V ~ 3.6V) |
20 | REFCLK/NC | NC |
21 | SDA/NC | NC |
22 | SCL/NC | NC |
23 | BIST/NC | NC |
24 | RSTB | Pin reset global. aktif rendah untuk memasuki keadaan reset. sarankan untuk terhubung dengan sirkuit reset RC untuk stabilitas. biasanya tarik tinggi. |
25 | STBYB | NC |
26 | AVDD/NC | NC |
27 | GND | Tanah |
28-29 | K | Lampu LED latar |
30 | GND | Tanah |
31 | VGL/NC | NC |
32-33 | GND | Tanah |
34 | VGH/NC | NC |
35-36 | A | Lampu latar LED Daya |
38-39 | VDD-3V3 | Pasokan Daya ((3.3 ~ 3.6V) |
40 | VCOM/NC | NC |
Rating Maksimal mutlak
Parameter | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan |
Sumber daya listrik | VDD | Ta=25°C | - | 3.3 | - | V |
Gerbang pada tegangan catu daya | VGH | - | 15 | - | V | |
Gate Off Tegangan Sumber Daya | VGL | - | - 11 | - | V |
Karakteristik listrik ((Vss=0V,Ta=25°C)
Parameter | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan | |
Sumber daya listrik | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
Sumber daya listrik | IOVCC | Ta=25°C | - | 1.8 | - | V | |
Tegangan masukan | ¢ H ¢ | HIV | VIOVCC = 1,8V | 0.8VIOVCC | - | VIOVCC | V |
Aku tidak tahu. | VIL | VIOVCC = 1,8V | 0 | - | 0.2VIOVCC | V |
Artikel | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan | |
Tegangan pasokan | - | - | - | 9.6 | - | V | |
Arus pasokan | Jika | - | - | 240 | - | mA | |
arus ke depan | Normal | Ipn | Seri 3 chip x 4 | - | - | mA | |
Dimming | Ipd | - | - | - | |||
LED LIFE | - | - | 40000 | - | - | Jam |

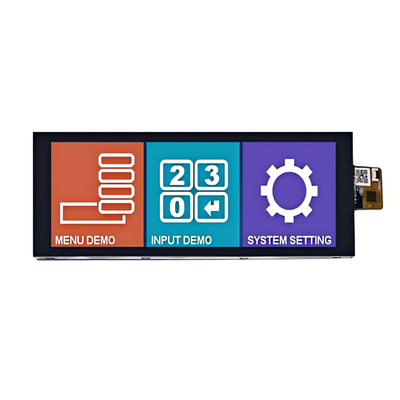

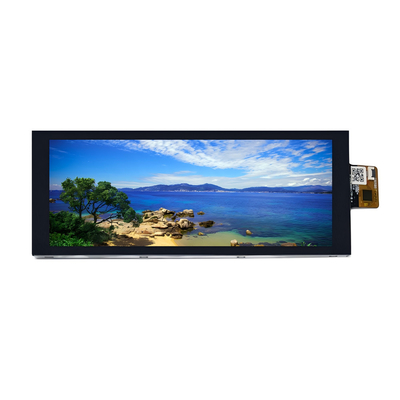

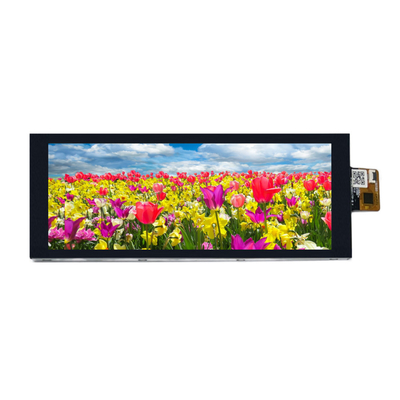

Gambar produk
