Detail produk:
|
| Kata kunci: | TFT Batang 11,9 inci | Resolusi: | 1480x320 |
|---|---|---|---|
| antarmuka: | MIPI | IC pengemudi: | FL7705 |
| Luminansi Permukaan: | Minimal 800 cd/m2 | Layar sentuh: | Tidak. |
| Melihat arah: | IPS, Semua Sudut Pandang | Seumur Hidup LED: | 40.000 jam |
| Sertifikasi: | ISO9001:2015 / ISO14000:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | MIPI Interface Bar TFT LCD Display,11.9 inci Bar TFT LCD Display |
||
Data Sheet Unduh
SFTO1190GX-7161AN Spesifikasi.pdf
Tentang barang iniSFTO1190GX-7161AN
Layar LCD TFT 11,9 inci memiliki spesifikasi utama berikut:
Ukuran layar: Ukuran diagonal 11,9 inci membuatnya cocok untuk berbagai aplikasi, termasuk tampilan industri, perangkat genggam, dan peralatan portabel.
Resolusi: Dengan resolusi 1480 x 320, layar dioptimalkan untuk aplikasi layar lebar, memberikan kejelasan dan detail yang baik,meskipun mungkin tidak setinggi layar modern dalam hal kepadatan pikselRasio resolusi yang unik dapat bermanfaat untuk tata letak UI dan grafis tertentu.
Kecerahan: Tingkat kecerahan 800 nits memastikan bahwa layar cukup terang untuk digunakan dalam berbagai kondisi pencahayaan, termasuk lingkungan luar ruangan.Tingkat kecerahan ini menguntungkan untuk keterbacaan dan visibilitas.
Antarmuka MIPI: Penggunaan antarmuka MIPI umum digunakan pada layar modern karena memungkinkan transfer data berkecepatan tinggi antara layar dan pengontrol,yang bermanfaat untuk mengurangi latensi dan meningkatkan kinerja keseluruhan.
Jenis tampilan ini dapat melayani berbagai aplikasi berkat spesifikasi seimbang dari ukuran, resolusi, kecerahan, dan antarmuka.sangat penting untuk mempertimbangkan bagaimana parameter ini selaras dengan aplikasi yang dimaksudkan dan persyaratan pengguna.
Fitur
| Tidak, tidak. | Artikel | Spesifikasi | Satuan |
| 1 | Ukuran panel | 11.88 | inci |
| 2 | Jumlah piksel | 320 ((H) × 1480 ((V) | piksel |
| 3 | Daerah Aktif | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | Pixel Pitch | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
| 5 | Dimensi garis besar | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | Jumlah Warna | 16.7M | - |
| 7 | Mode Tampilan | Mode transmisi, biasanya hitam | - |
| 8 | Arah Melihat | Penampilan penuh | - |
| 9 | Format Tampilan | Garis vertikal RGB | - |
| 10 | Pengolahan Permukaan | Sinar | - |
| 11 | Antarmuka | MIPI | - |
| 12 | Lampu latar belakang | LED putih | - |
| 13 | Suhu Operasi | -20 ~ 70 | °C |
| 14 | Suhu penyimpanan | -30 ~ 80 | °C |
| 15 | Berat badan | 120 | g |
Gambar Mekanis
Deskripsi Pin
| Tidak, tidak. | Simbol | Fungsi |
| 1 | GND | Tanah |
| 2 | D0P | Masukan data diferensial MIPI positif |
| 3 | D0N | Masukan data diferensial MIPI negatif |
| 4 | GND | Tanah |
| 5 | D1P | Masukan data diferensial MIPI positif |
| 6 | D1N | Masukan data diferensial MIPI negatif |
| 7 | GND | Tanah |
| 8 | CLKP | Input jam diferensial MIPI positif |
| 9 | CLKN | Masukan jam diferensial MIPI negatif |
| 10 | GND | Tanah |
| 11 | D2P | Masukan data diferensial MIPI positif |
| 12 | D2N | Masukan data diferensial MIPI negatif |
| 13 | GND | Tanah |
| 14 | D3P | Masukan data diferensial MIPI positif |
| 15 | D3N | Masukan data diferensial MIPI negatif |
| 16 | GND | Tanah |
| 17 | IOVCGCN1D.8V-3.3V | |
| 18 | IOVCC1.8V-3.3V | Sumber daya untuk daya analog. |
| 19 | ||
| 20 | NC | Tidak ada koneksi. |
| 21 | NC | Tidak ada koneksi. |
| 22 | NC | Tidak ada koneksi. |
| 23 | NC | Tidak ada koneksi. |
| 24 | RSTB | Setel ulang pin. |
| 25 | STBYB | Kontrol modus siaga. |
| 26 | NC | Tidak ada koneksi. |
| 27 | GND | Tanah |
| 28 | K | Katode LED |
| 29 | K | |
| 30 | GND | Tanah |
| 31 | NC | Tidak ada koneksi. |
| 32 | GND | Tanah |
| 33 | GND | Tanah |
| 34 | NC | Tidak ada koneksi. |
| 35 | A | LED Anode |
| 36 | A | |
| 37 | GND | Tanah |
| 38 | VDD ((3.3V) | Sumber daya untuk daya analog. |
| 39 | VDD ((3.3V) | |
| 40 | NC | Tidak ada koneksi. |
Rating Maksimal mutlak
| Artikel | Simbol | Nilai-nilai | Satuan | |
| Min. | Max. Apa yang terjadi? | |||
| Tegangan Pasokan Digital | VCI | - 0.3 | 4.0 | V |
| Tegangan Pasokan Digital | IOVCC | - 0.3 | 4.0 | V |
Kondisi Operasi
| Artikel | Simbol | Nilai-nilai | Satuan | ||
| Min. | Seperti itu. | Max. Apa yang terjadi? | |||
| Tegangan Pasokan Digital | VDD | 3.0 | 3.3 | 3.6 | V |
| Tegangan Pasokan Digital | IOVCC | 1.6 | - | 3.6 | V |
| Tegangan Masuk Logis | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

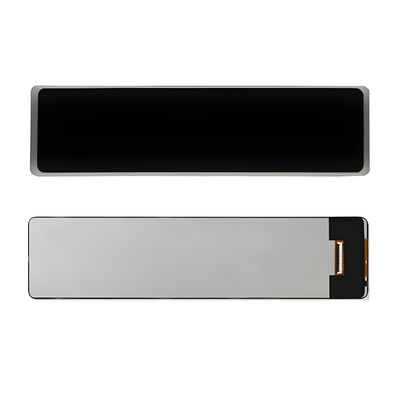

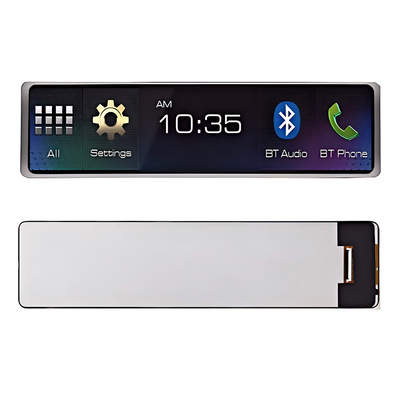

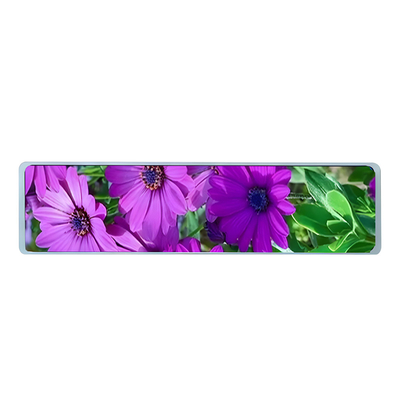

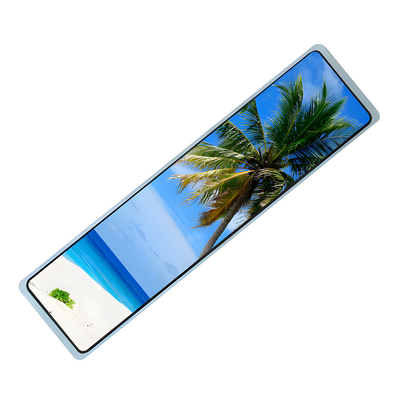

Gambar produk
