Detail produk:
|
Produk: | OLED SPI 1,5 inci | Resolusi: | 128x128 Piksel |
---|---|---|---|
Struktur: | COG + PCB | antarmuka: | Antarmuka I2C |
Layar sentuh: | Dapat disesuaikan | Melihat arah: | Semua Sudut Pandangan |
Garis Besar Redup.: | 34,3 × 45,5 × 3,8 (mm) | Hubungan: | Pin Tajuk |
Nomor PIN: | 7 pin | Suhu Operasi: | -40 ℃ hingga +85 ℃ |
Waktu hidup: | 50.000 jam @ 60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 128x128 Dot Matrix OLED Display,7-Pin Module OLED Display |
SFOM150YZ7-128128WB-01 Spesifikasi.pdf
Tentang item ini SFOM150YZ7-128128WB-01 1,5 Inch OLED Display SPI Interface
Layar tampilan OLED antarmuka SPI 1,5 inci mengadopsi matriks titik 128x128 dan dilengkapi dengan driver IC SSD1327/SH1107G, menyediakan pilihan cahaya putih/biru.Teknologi OLED (Organic Light Emitting Diode) memberikan kontras tinggi dan efek tampilan sudut pandang yang luasBerikut ini adalah pengenalan produk secara rinci:
Modul layar OLED 1,5 inci dari SAEF Technology adalah pilihan ideal untuk aplikasi yang membutuhkan solusi layar miniatur karena resolusi tinggi, kecerahan tinggi,dan karakteristik konsumsi daya rendah.
Data Fisik
Tidak, tidak. | Posisi | Spesifikasi | Satuan |
1 | Ukuran Diagonal | 1.50 | Inci |
2 | Resolusi | 128 * 128 | Titik |
3 | Daerah Aktif | 26.86 ((W) * 26.86 ((H) | mm2 |
4 | Dimensi garis besar | 34.00(W) * 49.30(H) * 2.66(T) | mm2 |
5 | Pixel Pitch | 0.210 ((W) * 0.210 ((H) | mm2 |
6 | Ukuran piksel | 0.185 ((W) * 0.185 (H) | mm2 |
7 | Driver IC | SH1107G / SSD1327 |
- |
8 | Tampilkan Warna | Putih / Biru opsional |
- |
9 | Skala abu-abu | 1 | Sedikit |
10 | Antarmuka | SPI |
- |
11 | IC Paket tipe IC | COG |
- |
12 | Jenis Modul Penghubung | ZIF |
- |
13 | Ketebalan | 2.66±0.1 | mm |
15 | Tugas | 1/8 |
- |
Gambar Bentuk Mekanis
Definisi Pin
Nomor Pin | Simbol | I/O | Fungsi |
1 | GND | P | Alasan Sistem OEL |
2 | VCC | P | Pasokan listrik untuk Sistem OEL |
3 | SCL | Aku | Ketika mode SPI dipilih, SCL akan menjadi input jam serial SCL. Ketika mode I2C dipilih, SCL adalah input jam serial, SCL. |
4 | SDA | Aku | Ketika mode SPI dipilih, SDA akan menjadi input data serial SI dan Ketika mode I2C dipilih, SDA akan menjadi input data serial SDA |
5 | RES | Aku |
Reset Daya untuk Controller dan Driver Pin ini adalah input sinyal reset. Ketika pin rendah, inisialisasi chip dijalankan. Jauhkan pin tarik ini tinggi selama operasi normal. |
6 | DC | Aku |
Data/Kontrol Komando Pin ini adalah Data / Command control pin. Ketika pin ditarik tinggi dan mode antarmuka serial dipilih, data di SI akan ditafsirkan sebagai data.Dalam I2C mode, pin ini bertindak sebagai SA0 untuk budak pilihan alamat. Untuk hubungan rinci dengan sinyal antarmuka MCU, silakan lihat Timing Diagram karakteristik. |
7 | CS | Aku |
Pilih chip Pin ini adalah input chip pilih. Chip diaktifkan untuk komunikasi MCU hanya ketika CS # ditarik rendah. |
Karakteristik elektro-optik
Posisi | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Perhatikan | |
Luminance Operasi | L | 80 | 100 |
- |
cd/m2 | 100% piksel di | |
Konsumsi Daya | P |
- |
120 | 150 | mW | 30% piksel pada | |
Frekuensi frame | Fr |
- |
100 |
- |
Hz |
- |
|
Koordinat warna |
Biru |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Kamar gelap |
CIE y | 0.29 | 0.33 | 0.37 | ||||
Waktu Tanggapan | Bangkitlah. | Tr |
- |
10 |
- |
kami |
- |
Keruntuhan | Td |
- |
10 |
- |
kami |
- |
|
Rasio Kontras | Cr | 10000:1 |
- |
- |
- |
Kamar gelap | |
Sudut pandang | △θ | 160 |
- |
- |
Gelar |
- |
|
Waktu Hidup Operasi | Di atas | 20,000 |
- |
- |
Jam | L= 100 cd/m2 |

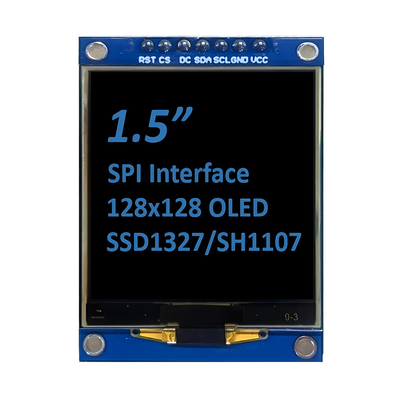

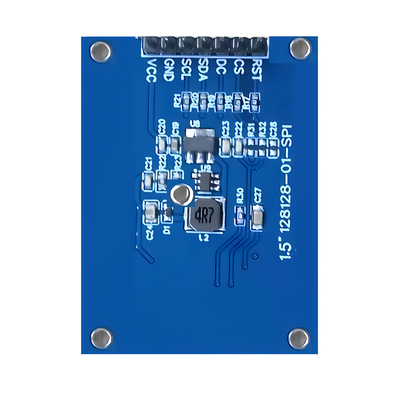

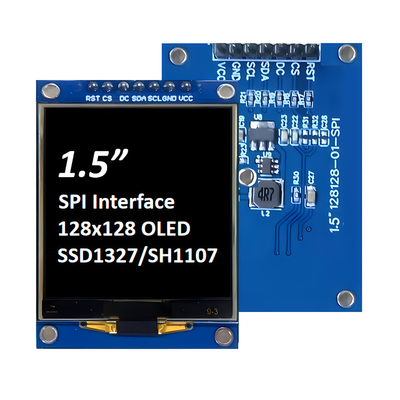

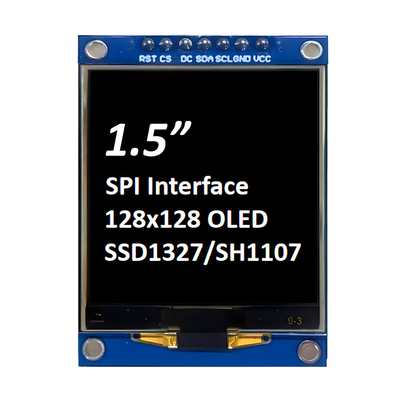

Gambar produk
