Detail produk:
|
| Produk: | TFT 2,8 inci dengan CTP | Resolusi: | 240*320 titik |
|---|---|---|---|
| antarmuka: | SPI 4 kawat | Layar sentuh: | PCAP |
| Melihat arah: | IPS Semua sudut pandang | Struktur PCAP: | GFF |
| Pengontrol LCD: | ST7789V | Nomor PIN: | 10 PIN |
| Hubungan: | ZIF FPC | Luminansi Permukaan: | 400 cd/m2(nit) |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 400nits IPS TFT Display,Tampilan TFT IPS Optical Bonding,2.8 inci IPS TFT Display |
||
Tentang item ini SFTO280PY-7200ACT 2.8 inci kapasitif touchscreen TFT modul
Layar IPS TFT 2,8 inci dengan sentuhan kapasitif optik adalah perangkat yang mengintegrasikan teknologi tampilan dan sentuhan canggih.Berikut ini adalah pengenalan rinci produk SFTO280PY-7200ACT:
Informasi Produk
- Ukuran layar: 2,8 inci
Resolusi: 240x320 piksel
- Teknologi Tampilan: Teknologi IPS (In Plane Switching), memberikan sudut pandang yang luas dan akurasi warna
-Cahaya: 400nits, cocok untuk melihat dalam berbagai kondisi pencahayaan
-Teknologi layar sentuh: kapasitif, memberikan kepekaan tinggi dan kontrol sentuh yang tepat
- Interface: TFT display Mendukung SPI (Serial Peripheral Interface) dan layar sentuh mendukung antarmuka I2C (Inter Integrated Circuit) untuk koneksi mudah dengan mikrokontroler atau prosesor lainnya
- Optical bonding: menggunakan perekat optik untuk mengikat layar sentuh dan layar tampilan, meningkatkan akurasi sentuhan dan efek tampilan
-Multi touch: biasanya mendukung fungsi multi touch, memungkinkan beberapa jari untuk beroperasi secara bersamaan
- Ketahanan: Layar sentuh kapasitif lebih tahan lama daripada layar sentuh resistif dan kurang rentan terhadap kerusakan fisik
Skenario aplikasi
- Industrial Control Panel: Digunakan untuk menampilkan dan mengendalikan peralatan industri
- Peralatan Medis: Tampilkan informasi penting tentang peralatan medis
- Produk elektronik konsumen: seperti perangkat rumah pintar, konsol game genggam, dll
- Dalam tampilan mobil: Digunakan untuk dasbor atau sistem infotainment kendaraan
Sistem informasi bisnis: seperti mesin POS, terminal self-service, dll.
Keuntungan produk
-Cahaya tinggi: Cahaya 400nits memastikan tampilan yang jelas dalam berbagai kondisi pencahayaan
-Kontras Tinggi: Teknologi IPS memberikan kontras dan kinerja warna yang lebih baik
-Multi touch: Layar sentuh kapasitif mendukung multi touch, memberikan pengalaman interaktif yang lebih mulus
- Optical bonding: meningkatkan efek tampilan dan akurasi sentuhan.
Singkatnya, layar IPS TFT 2,8 inci yang memiliki kapasitas sentuh optik, menggabungkan kecerahan tinggi, kontras tinggi, dan fitur multi touch,membuatnya cocok untuk berbagai skenario aplikasi dan memberikan pengalaman interaksi pengguna yang sangat baik.
Fitur
| Artikel | Spesifikasi | Satuan |
| Ukuran layar | 2.8 inci | Diagonal |
| Jumlah piksel | 240RGB ((H) x320 ((V) | Piksel |
| Area tampilan | 43.20 ((H) x57.60 ((V) | mm |
| Pitch piksel | 0.180 ((H) x0.180 ((V) | mm |
| Dimensi garis besar | 50.00x69.20x3.10 | mm |
| Pengaturan piksel | Strip Vertikal RGB | ― |
| Mode Tampilan | Biasanya hitam. | ― |
| Arah Melihat (mata) | Semua | ― |
| Tampilkan Warna | 262K | ― |
| Luminansi ((cd/m2) | 400 | nit |
| Rasio Kontras | 1200:1 | ― |
| Antarmuka | 4wires SPI | |
| Lampu latar belakang | Tipe lampu sisi LED | ― |
| Drive IC | ST7789V | |
| Suhu Operasi | -20 ~ 70 | °C |
| Suhu penyimpanan | -30 ~ 80 | °C |
| Layar sentuh | Layar sentuh kapasitas | |
| Antarmuka layar sentuh | I2C | |
| Pengumpulan TFT+CTP | Ikatan Optik |
Gambar garis besar
Definisi Pin Antarmuka TFT
| Nomor PIN. | Simbol | Fungsi |
| 1 | GND | Tanah |
| 2 | VCC | Sumber Daya 2.8V |
| 3 | SDA | SPI interface input/output pin |
| 4 | SCLK | Pin ini digunakan untuk jam antarmuka serial |
| 5 | CS | Chip pilih pin input |
| 6 | Reset | Masukan reset eksternal |
| 7 | LEDA | Lampu belakang LED ((Anode) |
| 8 | LEDK | Lampu belakang LED (katode) |
| 9 | NC | NC |
| 10 | RS | Tampilan data/pin pemilihan perintah dalam antarmuka serial 4 baris |
Definisi Pin CTP
| 1 | GND | Tanah |
| 2 | CTP_RST | Reset layar sentuh |
| 3 | CTP_INT | Sinyal gangguan layar sentuh |
| 4 | CTP_SDA | Sinyal data layar sentuh |
| 5 | CTP_SCL | Sinyal jam layar sentuh |
| 6 | VCC | Sumber Daya |
Spesifikasi optik
|
Artikel |
Simbol |
Kondisi |
Min |
Jenis |
Maksimal |
Satuan |
|
|
Luminansi putih (Pusat) |
Lv |
Θ=0 Normal Menonton Sudut IBL = 80mA |
... |
400 |
... |
cd/m2 |
|
|
Waktu tanggap |
Tr+Tf |
... |
30 |
35 |
ms |
||
|
Rasio kontras |
CR |
1000 |
1200 |
... |
... |
||
|
Warna Kromatisitas (CIE1931) |
putih |
Wx |
... |
0.308 |
... |
|
|
|
Wy. |
... |
0.339 |
... |
||||
|
Sudut pandang |
Hor |
ThL |
CR≥10 |
75 |
80 |
... |
|
|
ΘR |
75 |
80 |
... |
||||
|
Ver |
Aku |
75 |
80 |
... |
|||
|
ΘD |
75 |
80 |
... |
||||
|
Keseragaman kecerahan |
Rata-rata |
Θ=0 |
80 |
90 |
... |
% |
|
|
Gamut Warna |
NTSC |
Θ=0 |
65 |
70 |
... |
% |
|
|
Optima View Arah |
Semua |
||||||
Karakteristik TFT LCD
| Artikel | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
| Tegangan pasokan analog | VDD | 2.4 | 2.8 | 3.3 | V |
| Tegangan pasokan digital | VDDI | 1.65 | 1.8 | 3.3 | |
| Sinyal masukan Tegangan | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Karakteristik lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Arus LED | IL | - | 60 | 80 | mA |
| Tegangan LED | VL | - | 2.8 | 3.2 | V |
| Waktu hidup LED yang beroperasi | Waktu | 30000 | 40000 | - | Jam |

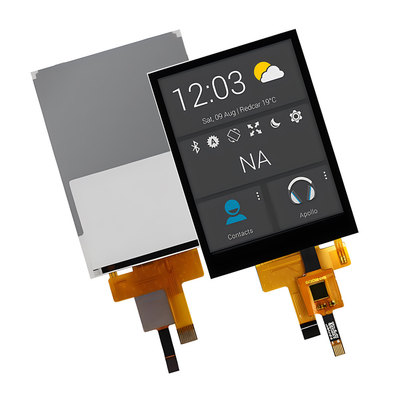

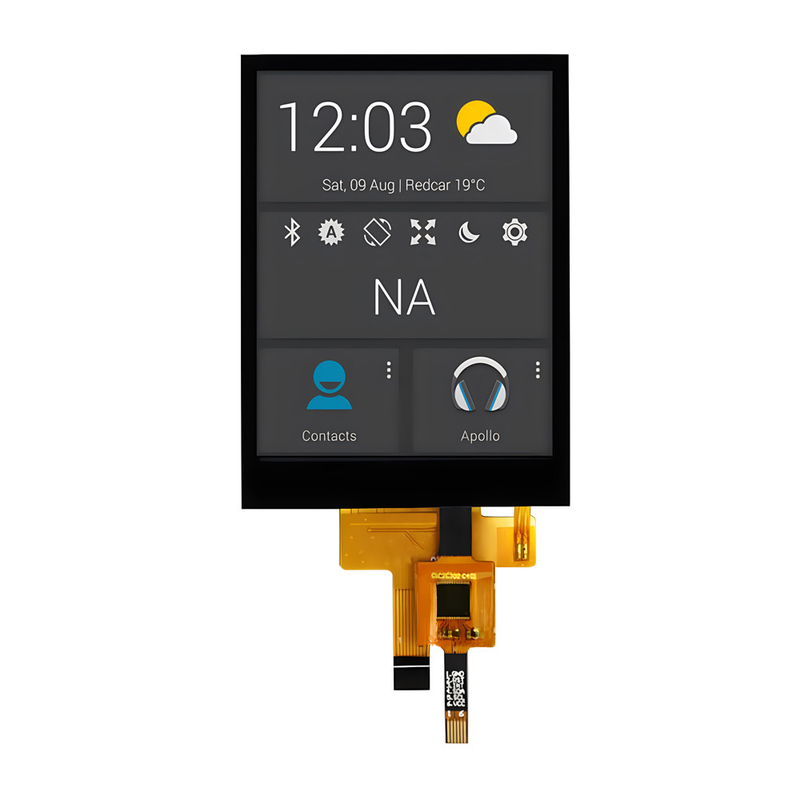

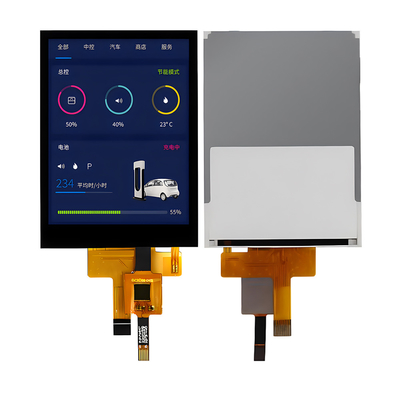

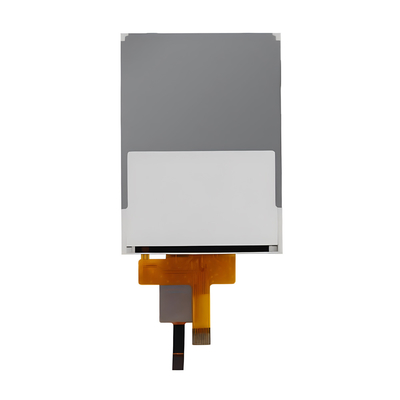

Gambar produk
