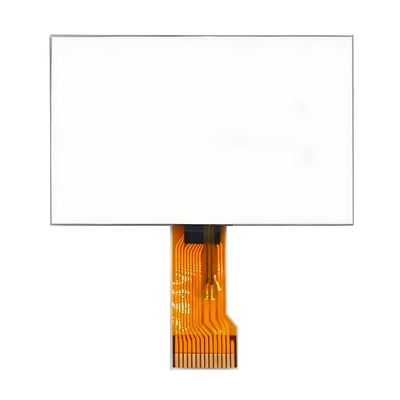

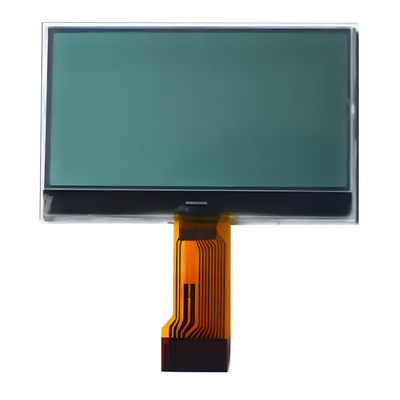

Detail produk:
|
Produk: | Standar FSTN COG 128x64 LCM | Resolusi: | 128x64 titik |
---|---|---|---|
Lihat Arah: | jam 6 | tipe LCD: | FSTN, Positif |
Tipe Polarizer: | Transflektif | Ukuran modul: | 40.0L×28.0W×4.5(maks)T |
area pandang: | Ukuran 37,0×20,0 mm | IC pengemudi: | ST7567 |
Nomor PIN: | 28 pin | Antarmuka: | MCU |
Suhu Operasi: | -20°C hingga +70°C | Tegangan suplai: | 3.3V (Nilai Khas) |
SEUMUR HIDUP: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 3.3V Monokrom Display Module,FSTN COG Graphic Dot Matrix LCD,Modul Tampilan Monochrome 128x64 Dot |
Aku tidak tahu.Modul tampilan LCD FSTN COG ini merupakan pilihan ideal untuk berbagai skenario aplikasi karena definisi tinggi, konsumsi daya rendah, dan keandalan yang tinggi.
Spesifikasi Mekanis
PEMBANGUNAN | Spesifikasi | |
Ukuran Modul | 80.0(W) x 54.0 (H) x 9.7 ((D) | mm |
Area TEMPO | 70.7 ((W) x 38.8 ((H) | mm |
Area Aktif | 66.52 (W) x33.24 ((H) | mm |
Ukuran titik | 0.48 ((W) x0.48 ((H) | mm |
DOT PITCH | 0.52 ((W) x0.52 ((H) | mm |
Lampu belakang | Putih | |
ASSY.TYPE | COG | --- |
Gambar garis besar
Definisi Pin Antarmuka
Nomor PIN. | FUNSI DESCRIPSI | SYMBOL |
1 | Chip pilih pin. | /CS1 |
2 | Setel kembali pin input. | /RES |
3 | Data atau perintah pilih. L adalah perintah, H adalah DATA | A0 |
4 | Tulis input sinyal | R/W |
5 | Membaca input sinyal | E/RD |
6-13 | 8-bit bis data bidirectional. | DB0? DB7 |
14 | Kekuatan (+3,3V) | VDD |
15 | Tanah | VSS |
16--20 | - Aku tidak tahu. | NC |
21 | DC-DC | V0 |
22 | DC-DC | XV0 |
23-24 | - Aku tidak tahu. | NC |
25 | DC-DC | VG |
26-30 | - Aku tidak tahu. | NC |
31 | Pilih mode antarmuka sistem MPU.6800 adalah H,8080 adalah L | C86 |
32 | Pilih serial atau paralel,serial adalah L,parallel adalah H | P/S |
33-34 | - Aku tidak tahu. | NC |
Karakteristik Elektronik
Karakteristik | Simbol | Nilai Standar | Satuan | ||
MIN | TYP | Maksimal | |||
Tegangan Pasokan Listrik ((1) | VDD | 3.1 | 3.3 | 3.5 | V |
Tegangan Pasokan Listrik ((2) | LCD | 9.6 | 9.8 | 10.0 | V |
Pola Tampilan Saat Ini | IDD | 0.58 | 1.4 | mA | |
Input leakage Current | IIL | 1.5 | UA | ||
Logika input LOW | VIL | 0.2VDD | |||
Logika input HIGH | HIV | 0.8VDD | |||
Logika output LOW | VOL | 0.2VDD | |||
Logika output tinggi | VOH | 0.8VDD | |||
Suhu operasi | TOPR | - 30 | - Apa yang terjadi? | +80 | °C |
Suhu penyimpanan | TSTG | - 35 | - Apa yang terjadi? | +85 | °C |
Karakteristik optik
Artikel | Simbol | Temperatur ((°C) | Peringkat | Satuan | |||
Min | Jenis | Maksimal | |||||
Waktu Tanggapan | Waktu Bangkit | Tr | 25 | 200 | ms | ||
Waktu Musim Gugur | Tf | 25 | 200 | ||||
Frekuensi frame | Kemenangan | 25 | 64 | Hz | |||
Sudut pandang Cr2 | θ=90 | θ1 | 25 | 15 | Tingkat | ||
θ=270 | θ2 | 35 | |||||
θ=0 | θ3 | 30 | |||||
θ=180 | θ4 | 30 | |||||
Arah Melihat | Jam 6 | ||||||
Rasio Kontras | Cr | 25 | 2 | ... | |||
Konsumsi Saat Ini | Apakah | 25 | 6 | UA | |||
Kapasitas | C | 25 | 5 | nF |
