Detail produk:
|
Produk: | Layar OLED 3,12" inci | Resolusi: | 256x64 piksel |
---|---|---|---|
Mode Tampilan: | Matriks Pasif | antarmuka: | Paralel, SPI opsional |
Tampilkan Warna: | Putih, Kuning | Optik: | Semua Sudut Pandangan |
IC pengemudi: | SSD1322 | Garis Besar Redup.: | 88.00 (W) x27.80 (H) |
Daerah Aktif: | 76.78 (W) x 19.18 (H) | Lapangan Piksel: | 00,30 (W) x 0,30 (H) |
Suhu Operasi: | -40°C hingga +80°C | suhu penyimpanan: | -40°C hingga +85°C |
Tegangan suplai: | 2.4 - 3.5V | Nomor PIN: | 30 pin |
Paket IC: | COF | Koneksi Modul: | Tipe ZIF |
Kewajiban: | 1/64 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 256*64 modul tampilan OLED,Graphic OLED Display Module,3.12 inci OLED Display Module |
** Unduh Data Sheet **
SFOS312YZ-7091AN Spesifikasi.pdf
Tentang item Modul OLED GrafisSFOS312YZ-7091AN
Tingkatkan proyek Anda dengan 3.12 inci 256x64 Graphic OLED Display Module kami yang menampilkan teknologi canggih SSD1322 Driver IC.Layar OLED berkualitas tinggi ini dirancang untuk memberikan grafis yang bersemangat dan teks yang jelas, membuatnya ideal untuk berbagai aplikasi, termasuk peralatan industri, elektronik konsumen, dan proyek DIY.
Fitur Utama:
Apakah Anda merancang prototipe, meningkatkan antarmuka pengguna, atau membuat tampilan visual yang menarik, 3.12 Inch 256x64 Graphic OLED Display Module adalah pilihan yang sempurna.Jelajahi pilihan kami dan hidupkan proyek Anda dengan visual yang menakjubkan hari ini!
Fitur
Produk: | 3.12" inci OLED |
Model: | SFOS312YZ-7091AN |
Resolusi: | 256x64 piksel |
Mode Tampilan: | Matriks pasif |
Tampilan warna: | putih, kuning |
Pengemudi IC: | SSD1322 |
Antarmuka: | Paralel, SPI Opsional |
Optik: | Semua Sudut Pandangan |
Outline Dim.: | 88.00 (W) X27.80 (H) |
Pixel Pitch: | 0.30 (W) X 0.30 (H) |
Area Aktif: | 76.78 (W) X 19.18 (H) |
Suhu operasi: | -40°C sampai +80°C |
Temp penyimpanan: | -40°C sampai +85°C |
Nomor Pin: | 30 pin |
Koneksi modul: | Tipe ZIF |
Tegangan suplai: | 2.4 - 3,5V |
Paket IC: | COF |
Tugas: | 1/64 |
Kepatuhan: | Sesuai dengan REACH & RoHS |
Gambar Bentuk Mekanis
Rating Maksimal mutlak
Parameter | Simbol | Min | Maksimal | Satuan |
Tegangan Pasokan |
VDD | - 0.5 | 2.75 | V |
VCC | - 0.5 | 21 | V | |
VDDIO | - 0.5 | VCI | V | |
VCI | - 0.3 | 4 | V | |
Suhu operasi | TOP | - 40 | 85 | .C |
Suhu penyimpanan | TSTG | - 65 tahun. | 150 | .C |
Waktu Hidup (140 cd/m2) | 33,000 | - | jam |
Karakteristik optik
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
Cahaya (VCC Disuplai Secara Eksternal) |
Lbr |
Catatan 5 |
80 |
100 |
- |
cd/m2 |
C.I.E. (Bodas) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | |
Kontras Kamar Gelap | CR | - | 2000:1 | - | ||
Sudut pandang | 160 | - | - | tingkat |
Karakteristik DC
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal |
Satuan |
Tegangan Pasokan Logika | VDD | 2.4 | 2.5 | 2.6 | V | |
Tegangan pasokan untuk operasi | VCI | 2.4 | 2.8 | 3.5 | V | |
Sumber Daya untuk pin I/O | VDDIO | 1.65 | VCI | V | ||
Tegangan operasi untuk OLED |
VCC |
Catatan 5 |
11.5 |
12 |
12.5 |
V |
Masukan Tingkat Tinggi |
HIV |
IOUT = 100μA, 3,3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
Input tingkat rendah | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDDIO | V |
Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDDIO | - | VDDIO | V |
Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDDIO | V |
Arus operasi untuk VCI | ICI | - | 95 | 120 | μA | |
Arus operasi untuk VCC | ICC |
|
- |
34.5 |
40 |
mA |
Modus Tidur Saat ini untuk VDD | IDD, tidur | - | 1 | 10 | μA | |
Modus Tidur Saat ini untuk VDDIO | IDDIO, Tidur | 1 | 10 | |||
Modus Tidur Saat ini untuk VCI |
ICI, Tidur | - | 2 | 50 |
μA |

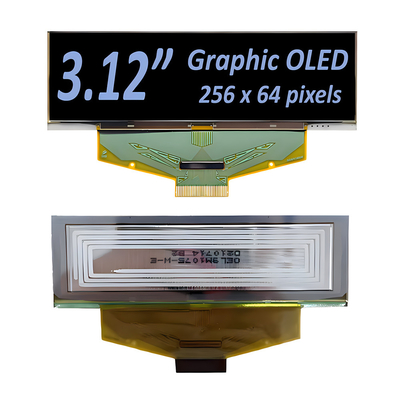

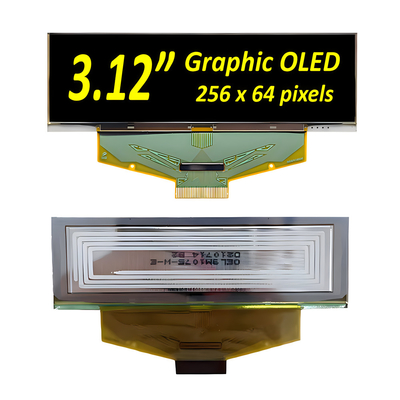

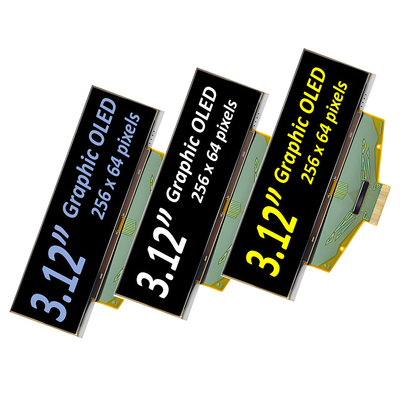

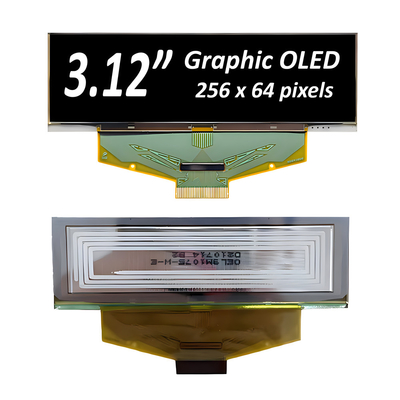

Gambar produk
