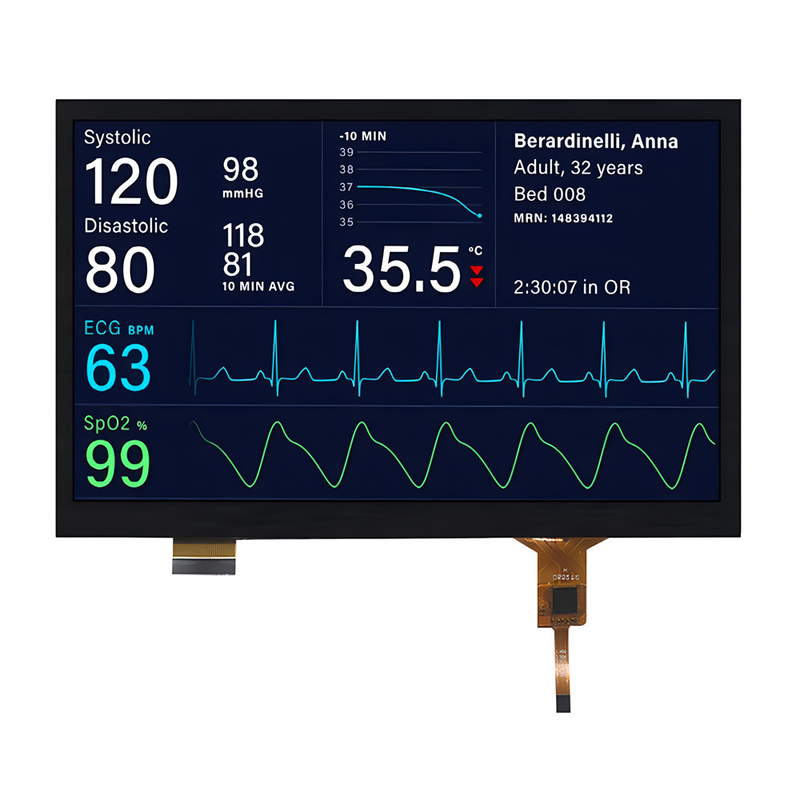

7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif

7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif
7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif 7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif 7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif 7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif

Gambar besar :  7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif

Detail produk:
Tempat asal: ShenZhen / Tiongkok
Nama merek: SAEF
Sertifikasi: ISO9001 / ISO14000
Nomor model: SFTO700TZ-7196ACT
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 3 buah
Harga: Negotiable based on order lot quantity
Kemasan rincian: Paket Ekspor Standar
Waktu pengiriman: 1-5 minggu
Syarat-syarat pembayaran: L/C, T/T, Western Union, PayPal
Menyediakan kemampuan: 3000K pcs per bulan

7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif

Deskripsi
Kata kunci: Layar Sentuh TFT Otomotif 7" Layar sentuh: Layar Sentuh Kapasitif (CTP)
Resolusi: 1024x600 Kombinasi: Ikatan Optik
Lcm Interface: MIPI Pin: 30 pin
Luminansi Permukaan: 500 cd/m2 Dimensi Garis Besar: Ukuran: 164,7 x 99,7 x 4,59 (mm)
Daerah Aktif: Ukuran: 154,21 x 85,92 (mm) Seumur Hidup LED: 40.000 jam
Melihat arah: IPS, Semua Sudut Pandang Antarmuka CTP: I2C
Suhu Operasi: –30 ℃ hingga +75 ℃ Kepatuhan: REACH & Sesuai RoHS
Menyoroti:

Modul tampilan TFT kelas otomotif

,

1024x600 TFT Display Module

,

7 Inch TFT Display Module





Tentang item ini SFTO700TZ-7196ACT

modul tampilan TFT layar sentuh kapasitif kelas otomotif 7 inci, dengan resolusi 1024x600, dilengkapi dengan teknologi IPS dan antarmuka MIPI,adalah produk tampilan presisi tinggi dan mutakhir yang khusus disesuaikan untuk elektronik otomotif dan industri khususBerikut ini adalah pengenalan produk secara rinci:
  1. Teknologi tampilan: Mengadopsi teknologi TFT (Thin Film Transistor), memberikan gambar yang jelas dan kinerja warna yang baik.
  2. Resolusi: Resolusi 1024x600, memastikan kejelasan detail gambar dan cocok untuk berbagai kebutuhan tampilan mobil.
  3. Panel IPS: Teknologi IPS (In Plane Switching) menyediakan sudut pandang yang luas, memastikan pengalaman visual yang baik ketika melihat layar dari sudut yang berbeda.
  4. Layar sentuh kapasitif: Layar sentuh kapasitif yang mendukung multi-touch, memberikan respon sentuh yang sensitif dan pengalaman operasi yang tepat.
  5. Antarmuka MIPI: dilengkapi dengan antarmuka MIPI (Mobile Industry Processor Interface), mendukung transmisi data berkecepatan tinggi, cocok untuk perangkat mobile.
  6. Kecerahan: Biasanya, kecerahan mencapai 500cd / m 2, memastikan visibilitas yang jelas dalam berbagai kondisi pencahayaan.
  7. Lingkungan kerja: Dirancang untuk memenuhi standar kelas otomotif, mampu beroperasi stabil pada suhu yang luas mulai dari -30C sampai 75C, dan dapat beradaptasi dengan kondisi lingkungan yang berbeda.
  8. Daya tahan: Produk ini menjalani kontrol kualitas dan pengujian yang ketat untuk memastikan keandalan dalam penggunaan jangka panjang dan lingkungan yang keras.
  9. Skenario aplikasi: Cocok untuk berbagai aplikasi seperti dalam sistem multimedia mobil, perangkat navigasi, layar dasbor, panel kontrol industri, dll.
  10. Layanan yang disesuaikan: Berdasarkan kebutuhan pelanggan, layanan yang disesuaikan dapat disediakan, termasuk antarmuka tertentu, ukuran, kecerahan, dll.

Sebagai layar sentuh TFT tampilan khusus disesuaikan untuk elektronik otomotif dan industri khusus, SFTO700TZ-7196ACT dari teknologi saef memiliki keuntungan kinerja anti interferensi berikut:

  1. Stabilitas tinggi: Layar LCD TFT kelas otomotif harus tetap stabil dan beroperasi terus menerus tanpa menabrak atau menabrak,terutama di lingkungan mobil di mana berbagai kondisi cuaca dan jalan yang keras dapat dihadapiOleh karena itu, persyaratan stabilitas sangat tinggi.

  2. Kemampuan anti-interferensi yang kuat: Ada berbagai gangguan elektromagnetik dan elektrostatik di mobil, yang dapat mempengaruhi efek tampilan dan stabilitas layar TFT LCD.Modul tampilan ini dirancang untuk menahan berbagai gangguan, termasuk interferensi elektromagnetik, interferensi elektrostatik, dll, memastikan tampilan yang stabil bahkan dalam lingkungan elektromagnetik yang kompleks.

  3. Kompatibilitas elektromagnetik yang sangat baik: Dalam bidang elektronik mobil,layar harus memiliki kompatibilitas elektromagnetik yang tinggi untuk mengatasi gangguan elektromagnetik yang dihasilkan oleh dalam mobil perangkat elektronikModul tampilan TFT dirancang dengan mempertimbangkan hal ini, mengurangi dampak interferensi elektromagnetik dengan mengadopsi desain dan bahan khusus.

  4. Ketahanan suhu tinggi dan rendah: Mobil dapat menghadapi lingkungan suhu tinggi dan rendah, yang dapat mempengaruhi kinerja dan keandalan layar LCD TFT.Modul tampilan ini telah dirancang khusus untuk beradaptasi dengan kisaran suhu yang luas, memastikan operasi normal bahkan pada suhu ekstrim.

  5.

    Bahan baku dan proses produksi berkualitas tinggi: Untuk memastikan umur dan keandalan layar LCD TFT, perlu memilih bahan baku dan proses produksi berkualitas tinggi,dan melakukan kontrol kualitas yang ketat.

Melalui langkah-langkah anti-interferensi di atas, modul tampilan layar sentuh TFT kapasitif kelas otomotif 7 inci dapat memberikan kinerja tampilan yang stabil dan dapat diandalkan di berbagai lingkungan,memenuhi permintaan untuk perangkat tampilan keandalan tinggi di bidang elektronik otomotif.





Fitur



Nomor model: SFTO700TZ-7196ACT
Kata kunci: 7 "TFT Touch LCD Otomotif
Resolusi: 1024x600
Layar sentuh: Capacitive Touch Screen (CTP)
Kombinasi: Ikatan Optik
Antarmuka LCM: MIPI
Luminance permukaan: 500 Cd/m2
Pin: 30 pin
Dimensi garis besar: 1640,7 x 99,7 x 4,59 (mm)
Area Aktif: 154.21 x 85,92 (mm)
Arah melihat: IPS, semua sudut pandang
Operasi Temp.: 30°C sampai +75°C
Umur LED: 40,000 Jam
CTP Interface: I2C
Kepatuhan: Sesuai dengan REACH & RoHS





Gambar Bentuk Mekanis

7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif 0



7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif 1



Deskripsi Pin Antarmuka



Pin No. Simbol Deskripsi
1 LEDA LED anode
2 LEDA LED anode
3 VGH Gerbang ON Tegangan
4 VGL Gate OFF Voltage
5 UPDN Arah scan vertikal
6 SHLR Arah pemindaian horizontal
7 LEDK LED CATHODE
8 LEDK LED CATHODE
9 AVDD Daya untuk sirkuit analog
10 GND Tanah
11 MIPI_TDP3 Masukan data diferensial MIPI
12 MIPI_TDN3 Masukan data diferensial MIPI
13 GND GND
14 MIPI_TDP2 Masukan data diferensial MIPI
15 MIPI_TDN2 Masukan data diferensial MIPI
16 GND GND
17 MIPI_TCP Masukan jam diferensial MIPI
18 MIPI_TCN Masukan jam diferensial MIPI
19 GND GND
20 MIPI_TDP1 Masukan data diferensial MIPI
21 MIPI_TDN1 Masukan data diferensial MIPI
22 GND GND
23 MIPI_TDP0 Masukan data diferensial MIPI
24 MIPI_TDN0 Masukan data diferensial MIPI
25 GND GND
26 STBYB Standby Mode pilih pin.
27 Reset Pin reset global
28 VDD Daya untuk sirkuit digital
29 VDD Daya untuk sirkuit digital
30 VCOM Tegangan modus umum





Batas absolut maksimum



Artikel Simbol Min. TYP Max. Apa yang terjadi? Satuan
Tegangan catu daya VDD - 0.3 - 3.96 V
Tegangan daya I/O VDDIO - 0.3 - 3.96 V
Daya input AVDD AVDD - 0.3 - 12 V
Gerbang pada tegangan catu daya VGH - 0.3 - VGL+32 V
Gate Off Tegangan Sumber Daya VGL VGH-32 - 0.3 V
Tegangan VMID VMID - 0.3 - 6.6 V
Tegangan Sumber Daya Umum VCOM_OP - 0.3 - 5.43 V
VOTP (kekuatan OTP) VOTP - - 9 V
Suhu operasi TOPR - 30 - 75 °C
Suhu penyimpanan TSTG - 30 - 80 °C



Karakteristik DC (VDD=1,65V-3,3V,Ta=25°C)

Artikel Simbol Min Jenis Maksimal Satuan Kondisi pengujian
Tegangan operasi VDD 2.6 - 3.6 V -
Arus pasokan IDD - - 5 mA VDD = 2,8V, Ta = 25°C
Tegangan masukan HIV 0.8VDD - VDD V -
VIL 0 - 0.2VDD V
arus kebocoran masukan IIL - Satu.0 - 1.0 mA VIN=VDD atau VSS





Lampu latar Karakteristik optik listrik



Artikel Simbol MIN TYP Maksimal UNIT

Kondisi

Tegangan Pasokan Vf 9.0 9.6 10.2 V Jika=180 mA
Pasokan arus Jika - 180 - mA -
Tegangan kebalikan Vr - - 5 V -
Penghambatan daya Pd - 1728 - mW -
Intensitas Cahaya untuk LCM



-

450 500 - Cd/m2 Jika=180mA
Keseragaman untuk LCM - 80 - - % Jika=180 mA
Warna lampu latar Putih






Karakteristik optik



Tidak, tidak. PEMBANGUNAN Simbol Ketentuan Spesifikasi Satuan
Min Jenis Maksimal
1 Waktu Tanggapan Tr+Tf 25°C - 25 - Nona
2 Transmittansi (Dengan PL) T ((%) - - 5.0 - -
3 Tingkat Kontras Cr

θ=0,

Sudut pandang normal

- 800 - -
4

Menonton

Sudut



Hor. θR CR>10 - 85 - Tingkat
θL - 85 -
Ver. Θ+ - 85 -
Aku... - 85 -

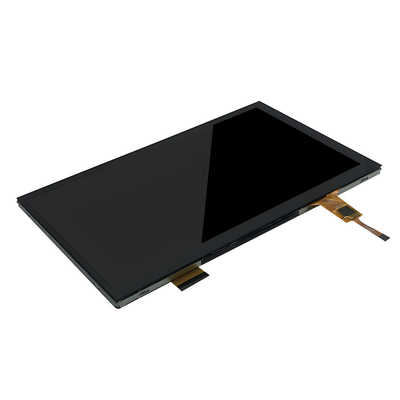

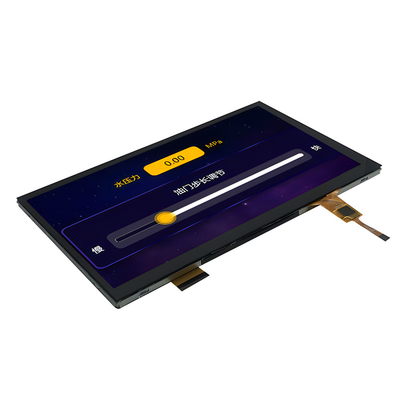

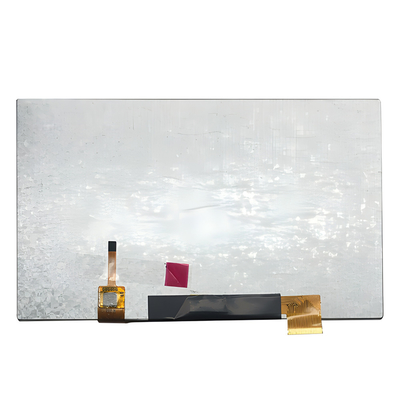

Gambar produk

7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif 2



7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif 37 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif 4
Fasilitas dan Sertifikat



7 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif 57 Inch Capacitive Touchscreen TFT Display Module 1024x600 IPS Interface MIPI Kelas Otomotif 6
