Detail produk:
|
Produk: | Modul Tampilan OLED 2,23" | Resolusi: | 128x32 |
---|---|---|---|
Tipe Kaca: | OLED | Optik: | Semua sudut pandang 80/80/80/80 |
antarmuka: | I2C, SPI, 6800, 8080 Opsional | Garis Besar Redup.: | Ukuran 62,0 x 24,0 x 2,0 (mm) |
Daerah Aktif: | Ukuran 55,02 x 13,1(mm) | Suhu Operasi: | -40°C hingga +85°C |
Nomor PIN: | 24 PIN | Pengontrol: | SSD1305 atau setara |
MODE MENGEMUDI: | 1/32 Siklus tugas | Konektor: | COG + FPC |
Rasio Kontras: | 2000 : 1 ( Kontras Ruangan Gelap ) | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 2.23 inci OLED Display Module,128*32 Dot Matrix PMOLED Screen,24Pin OLED Display Module |
2.23 Inch OLED Display 128x32 Pixels Pengantar Produk
SFOS223XZ-12832PA-N adalah modul layar OLED 2,23 inci dengan layar PMOLED matriks titik 128x32 dan driver SSD1305.
Dalam aplikasi praktis, Anda mungkin perlu menulis atau menggunakan pustaka yang ada untuk menginisialisasi modul tampilan, mengatur parameter tampilan, dan mengirim data ke modul tampilan untuk menampilkan grafis atau teks.Misalnya, Anda mungkin perlu mengatur area tampilan, layar yang jelas, titik gambar atau garis, dll. Saat memilih modul tampilan OLED, faktor-faktor seperti konsumsi daya, resolusi, jenis antarmuka, warna tampilan,tegangan operasi, dan rentang suhu harus dipertimbangkan untuk memastikan bahwa ia memenuhi persyaratan aplikasi khusus.
Spesifikasi Tampilan
1) Mode Tampilan: Matriks Pasif
2) Tampilan Warna: Monochrome (biru)
3) Tugas Mengemudi: 1/32 Tugas
Spesifikasi Mekanis
1) Gambar garis besar: Menurut gambar garis besar dilampirkan
2) Jumlah piksel: 128 × 32
3) Ukuran panel: 62,0 × 24,0 × 2,0 (mm)
4) Area Aktif: 55,02 × 13,1 mm
5) Pixel Pitch: 0,43 × 0,41 (mm)
6) Ukuran piksel: 0,41 × 0,39 (mm)
Gambar garis besar
Rating Maksimal mutlak
Parameter | Simbol | Min | Maksimal | Satuan |
Tegangan Supply untuk Logika | VDD | - 0.3 | 4 | V |
Tegangan Pasokan untuk Tampilan | VCC | 0 | 15 | V |
Suhu operasi | TOP | - 40 | 85 | .C |
Suhu penyimpanan | TSTG | - 40 | 85 | .C |
Waktu Hidup (120 cd/m2) | 20,000 | - | jam | |
Waktu Hidup (80 cd/m2) | 30,000 | - | jam |
Karakteristik optik
Karakteristik | Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
Cahaya | Lbr | Catatan 5 | 100 | 120 | - | cd/m2 |
C.I.E. (biru) |
(x) (y) |
C.I.E. 1931 |
0.110.21 | 0.150.25 | 0.190.29 | |
Kontras Kamar Gelap | CR | - | 2000:1 | - | ||
Sudut pandang | - | - | - | Bebas | - | tingkat |
Karakteristik DC
Karakteristik | Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan | |
Tegangan Supply untuk Logika | VDD | 1.65 | 2.8 | 3.3 | V | ||
Tegangan Pasokan untuk Tampilan | VCC | Catatan 5 | 11.5 | 12 | 12.5 | V | |
Masukan Tingkat Tinggi | HIV | IOUT = 100μA, 3,3MHz | 0.8×VDD | - | VDD | V | |
Input tingkat rendah | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDD | V | |
Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | VDD | V | |
Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDD | V | |
Arus kerja untuk VDD | IDD | - | 180 | 300 | μA | ||
Arus operasi untuk VCC | ICC | Catatan 6 |
- |
18 | 25 |
mA |
|
Modus Tidur Saat ini untuk VDD | IDD, tidur | - | 1 | 5 | μA | ||
Modus Tidur Saat ini untuk VCC | ICC, tidur. | - | - | 2 | 10 | μA |
Karakteristik Listrik
Posisi | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
Tegangan Pasokan |
Logic Supply Voltage IC | VDD | 1.65 | 3.0 | 3.5 | V |
Mengoperasikan (untuk panel OLED) | VPP | 12.5 | 13.0 | 13.5 | V | |
Tegangan Masuk |
Tegangan Tinggi | HIV | 0.8 * VDD |
- |
VDD | V |
Tegangan Rendah | VIL | VSS |
- |
0.2 * VDD | V | |
Tegangan Keluar |
Tegangan Tinggi | VOH | 0.8 * VDD |
- |
VDD | V |
Tegangan Rendah | VOL | VSS |
- |
0.2 * VDD | V |

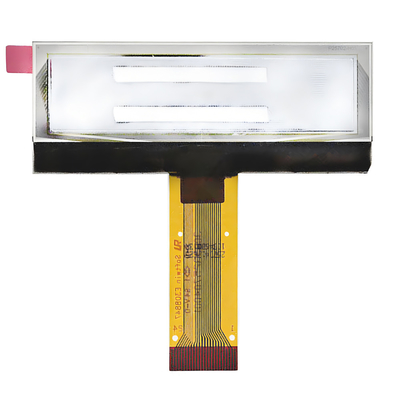

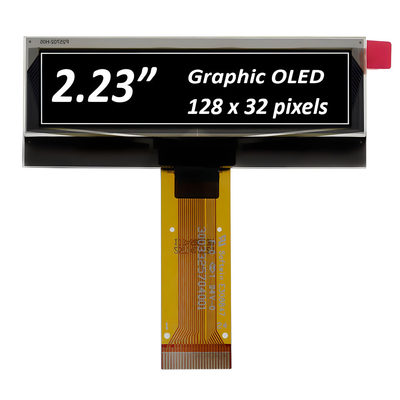

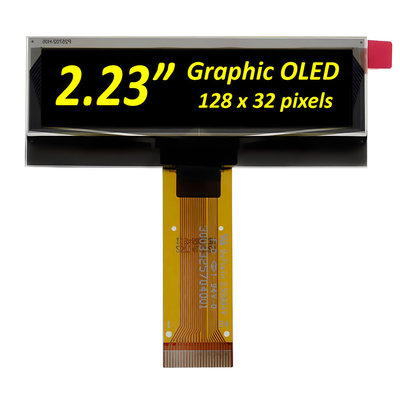

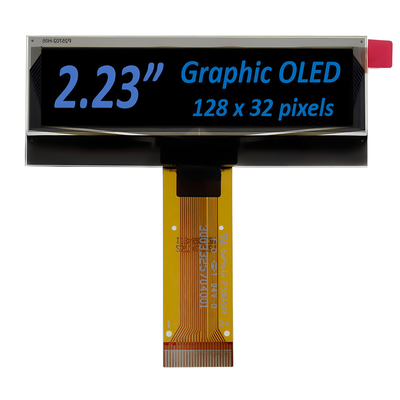

Gambar produk
