Detail produk:
|
Produk: | 2.42 Inch (2.4") OLED Display | Resolusi: | 128x64 titik |
---|---|---|---|
Mode Tampilan: | Matriks Pasif | Optik: | Semua Sudut Pandangan |
Garis Besar Redup.: | 71,0(P) x 43,5(L) x 6,0(T) (mm) | Daerah Aktif: | 55,01(P) x 27,5(W) (mm) |
Lapangan Piksel: | 0,43x0,43 (mm) | Metode Mengemudi: | 1/64 Siklus Kerja |
Suhu Operasi: | -40°C hingga +70°C | Nomor PIN: | 7 Pin header |
antarmuka: | Antarmuka SPI | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 2.42 inci OLED papan kontrol,SSD1309 Papan kontrol OLED,7-pin SPI OLED Display Module |
SFOM242YZ7-12864WBYG-01 Spesifikasi.pdf
Pengantar Produk
Papan kontrol OLED antarmuka SPI 7-pin 2,42-inci adalah papan kontrol yang mengintegrasikan teknologi tampilan OLED berkinerja tinggi, cocok untuk skenario aplikasi yang membutuhkan kontras tinggi,Desain ultra tipisPapan kontrol dilengkapi dengan chip driver SSD1309 / SPD0301, mendukung komunikasi antarmuka ganda SPI / I2C, memberikan pengguna pilihan koneksi yang fleksibel.
Parameter teknis
Ukuran layar: 2,42 inci
Resolusi: 128 × 64 piksel

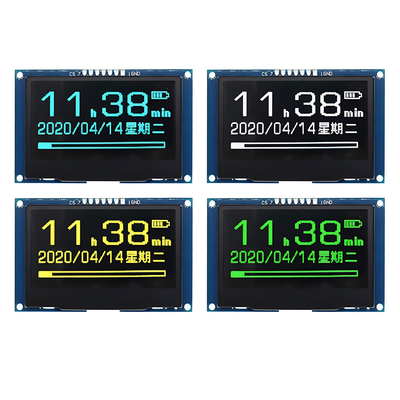

Tampilan warna: putih, kuning, hijau dan biru opsional
Chip kontrol: SSD1309/SPD0301
Antarmuka komunikasi: SPI/I2C
Antarmuka fisik: GH1.25 7Pin
Tegangan kerja: 3.3V/5V
Ukuran layar: 55,01 × 27,49mm
Ukuran produk: 61,50 × 39,50 mm
Fitur produk
Kontras tinggi: Antarmuka SPI 7-pin 2,42-inci Karakteristik pencahayaan diri OLED memberikan kontras yang sangat tinggi dan efek tampilan yang sangat baik.
Ultra tipis dan ringan: Karena prinsip pencahayaan diri OLED, tidak ada kebutuhan untuk lampu latar, membuat papan kontrol lebih tipis dan ringan.
Operasi daya rendah: OLED 2,42-inci tidak mengkonsumsi energi saat menampilkan warna hitam, yang membantu mengurangi konsumsi daya secara keseluruhan.
Tampilan sudut pandang yang luas: OLED 2,42-inci Menyediakan sudut pandang yang luas lebih dari 170 °, memastikan tampilan yang jelas dari sudut yang berbeda.
Tanggapan cepat: Waktu respons cepat OLED antarmuka SPI 7-pin 2,42-inci cocok untuk aplikasi dengan gambar dinamis dan refresh cepat.
Dukungan komunikasi SPI/I2C: kompatibel dengan dua protokol komunikasi, nyaman untuk terhubung dengan berbagai mikrokontroler.
Dukungan perangkat lunak
Memberikan dukungan pengembangan perangkat lunak yang komprehensif, termasuk:
Data rutin: Berikan contoh kode untuk platform seperti Raspberry Pi, Arduino, STM32, ESP32, dll.
Protokol Komunikasi: Memberikan rincian implementasi untuk protokol komunikasi SPI dan I2C.
Perpustakaan grafis: mendukung fungsi gambar grafis dasar dan tampilan teks.
Dukungan font: Dibangun dalam beberapa font untuk memenuhi kebutuhan tampilan bahasa dan karakter yang berbeda.
Gambar garis besar

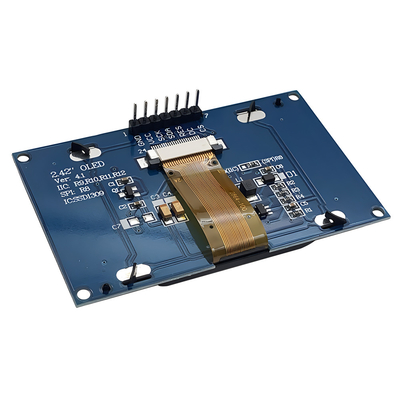

Definisi Pin Antarmuka (koneksi Hardware)
Pin | Simbol | Deskripsi |
1 | GND | Tanah dari Logika Sirkuit |
2 | VDD | Sumber Daya Logika |
3 | SCK | Masukan jam serial. |
4 | SDA | Masukan data serial. |
5 | RST | Pin ini adalah input sinyal reset. Ketika pin rendah, inisialisasi chip dijalankan. Jauhkan pin tarik ini tinggi selama operasi normal. |
6 |
DC |
Pin ini adalah Data / Command control pin. Ketika pin ditarik tinggi dan mode antarmuka serial dipilih, data di SDIN Ketika ditarik rendah, data di SDIN akan ditransfer ke register perintah. |
7 | CS | Chip Select. Chip dipilih ketika CS0 = L . |
Rating Maksimal mutlak
Parameter |
Simbol | Min | Maksimal | Satuan |
Tegangan Supply untuk Logika | VDD | - 0.3 | 4 | V |
Tegangan Pasokan untuk Tampilan | VCC | 8 | 17 | V |
Suhu operasi | TOP | - 40 | 70 | .C |
Suhu penyimpanan | TSTG | - 40 | 85 | .C |
Waktu Hidup (220 cd/m2) | 13,000 | - | jam | |
Waktu Hidup (200 cd/m2) | 15,000 | - | jam | |
Waktu Hidup (180 cd/m2) |
16,000 | - | jam |
Spesifikasi Listrik
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
Konsumsi arus modus normal | Semua piksel di | - | 17 | 25 | mA | |
Konsumsi arus modus siaga | Standby mode 10% piksel pada | - | 0.5 | 1.5 | mA | |
Konsumsi daya modus normal | Semua piksel di | - | 71.5 | 97.5 | mW | |
Konsumsi daya modus siaga | Standby mode 10% piksel pada | - | 6.5 | 19.5 | mW | |
Cahaya | Lbr | - | 90 | 110 | - | cd/m2 |
C.I.E. (Bodas) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
Kontras Kamar Gelap | CR | - | 2000:1 | - | - | |
Sudut pandang
|
- | 160 | - | - | tingkat |

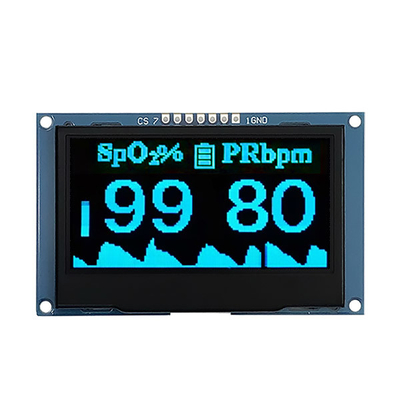

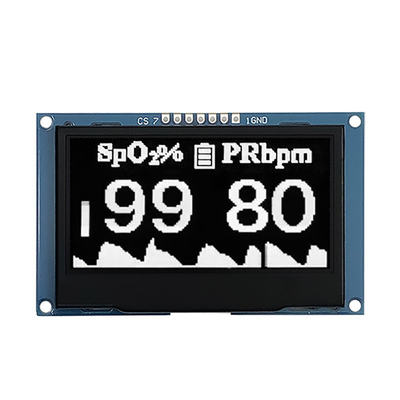

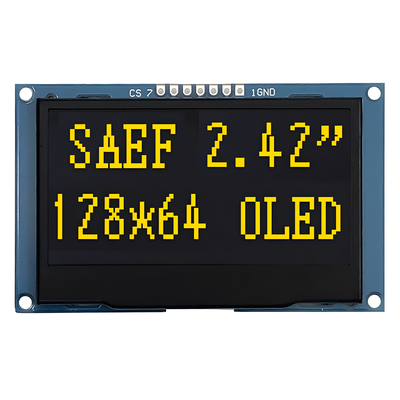

Gambar produk
Kondisi pengujian keandalan
Artikel |
Ketentuan |
Kriteria |
Operasi suhu tinggi | 70.C, 240 jam |
Operasional fungsi bekerja. |
Operasi suhu rendah | -40°C, 120 jam | |
Penyimpanan Pada Suhu Tinggi | 85.C, 120 jam | |
Penyimpanan Pada Suhu Rendah | -40C, 120 jam | |
Operasi suhu tinggi/kelembaban | 65.C, 90% RH, 120 jam | |
Kejut Termal |
-40°C ~ 85°C (-40°C /30min; transit /3min; 85°C /30min; transit/3min) 1 siklus: 66min, 100 siklus |
