0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru

0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru
0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru

Gambar besar :  0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru

Detail produk:
Tempat asal: ShenZhen / Tiongkok
Nama merek: SAEF
Sertifikasi: ISO9001 / ISO14000
Nomor model: SFOM096YZ4-12864WB-02
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 3 buah
Harga: The lowest market price guaranteed
Kemasan rincian: Paket Ekspor Standar
Waktu pengiriman: 1-3 minggu
Syarat-syarat pembayaran: L/C, T/T, Western Union, PayPal
Menyediakan kemampuan: 3000K pcs per bulan

0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru

Deskripsi
Produk: OLED 0,96 inci + PCB 4 pin Resolusi: 128x64 piksel
Tampilkan Warna: Font Putih/Biru/Kuning Biru Struktur: COG + PCB
antarmuka: I2C(IIC) Melihat arah: Semua Sudut Pandang (85/85/85/85)
Garis Besar Redup.: Ukuran 24,7 x 27 x 3,6 (mm) Hubungan: Pin Tajuk
Nomor PIN: 4 Pin Suhu Operasi: -40 ℃ hingga +85 ℃
Waktu hidup: 50.000 jam @ 60cd/m2 Kepatuhan: REACH & Sesuai RoHS
Menyoroti:

Layar OLED 0

,

96 inci

,

Layar OLED putih

SFOM096YZ4-12864WB-02 Spesifikasi.pdf

Pengantar Produk



0.96 inci OLED dengan PCB 4-pin adalah modul tampilan miniatur yang banyak digunakan dalam sistem tertanam dan perangkat elektronik portabel.Jenis layar ini memainkan peran penting dalam bidang seperti jam tangan pintar, pelacak kesehatan, dan peralatan industri karena ukurannya yang kecil, konsumsi daya yang rendah, dan kontras yang tinggi.menyediakan pengguna dengan tampilan informasi yang intuitif.



Selain itu, driver IC untuk OLED 0,96 inci dengan modul PCB 4-pin seperti SSD1306, SSD1315, dll, karena desain standar mereka, lebih meningkatkan fleksibilitas mereka pada berbagai perangkat.Tingkat kompatibilitas yang tinggi ini memberikan kenyamanan besar bagi pengguna saat merancang sistem tertanam atau proyek DIY.





Fitur



0.96 inci OLED dengan produk PCB 4-pin biasanya memiliki spesifikasi teknis berikut:

  • Resolusi: 128x64 piksel, memberikan tampilan teks dan gambar yang jelas.
  • Chip driver, seperti chip SSD1306/SSD1315, kompatibel dengan beberapa platform pengembangan, menyederhanakan proses pengembangan.
  • Tegangan kerja: biasanya antara 3V dan 5V, dengan kompatibilitas daya yang baik, kompatibel dengan tingkat logika 3,3V dan 5V, tanpa perlu chip konversi tingkat tambahan.
  • Sudut pandang: Dengan sudut pandang super besar lebih dari 160 °, ia memastikan kinerja tampilan yang baik pada sudut pandang yang berbeda.
  • Pilihan warna: Menyediakan beberapa pilihan warna seperti biru kuning, cahaya putih, dan biru murni untuk memenuhi kebutuhan visual dan preferensi desain yang berbeda.
  • Mode tampilan: Mendukung beberapa mode tampilan, termasuk tampilan grafis dan teks, cocok untuk berbagai kebutuhan tampilan informasi.
  • Konsumsi daya: Dalam kondisi tampilan normal, konsumsi daya hanya 0,06W, jauh lebih rendah daripada tampilan TFT tradisional,membuatnya cocok untuk aplikasi dengan persyaratan konsumsi daya yang ketat.
  • Metode pemasangan: Desain PCB 4-pin memungkinkan untuk pemasangan melalui prosedur pemasangan papan sirkuit standar sambil menyediakan koneksi listrik yang baik.
  • Integritas sinyal: Mengingat stabilitas dan keandalan transmisi sinyal, kabel PCB harus sesingkat dan langsung mungkin untuk mengurangi gangguan sinyal
  • Desain disipasi panas: OLED menghasilkan panas selama operasi, dan desain PCB harus mempertimbangkan jalur disipasi panas, seperti mengoptimalkan manajemen panas melalui tata letak atau bantalan disipasi panas.
  • Desain anti interferensi: Untuk mengurangi interferensi elektromagnetik (EMI), desain PCB harus mengadopsi tindakan pelindung dan penyaringan yang tepat.



Gambar garis besar



0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 0







Definisi Pin Antarmuka



Pin No. Simbol Deskripsi
1 GND Ini adalah pin tanah, itu harus terhubung ke tanah.
2 VDD Sumber Daya untuk OLED. Ini adalah pin pasokan tegangan. itu harus terhubung ke sumber.
3 SCL Input jam serial ini SCL
4 SDA Masukan data serial ini SDA





Karakteristik elektro-optik



Posisi Simbol Min. Seperti itu. Max. Apa yang terjadi? Satuan Perhatikan
Luminance Operasi L 80 100 - cd /m2 Semua piksel ON
Konsumsi Daya P - 50 60 mW

30% piksel ON

Frekuensi frame Fr - 105 - Hz -

Warna

Koordinat

Biru CIE x 0.11 0.15 0.19



CIE1931

Kamar gelap
CIE y 0.21 0.25 0.29

Waktu Tanggapan

Bangkitlah. Tr - 10 - kami -
Keruntuhan Td - 10 - kami -
Rasio Kontras Cr 10000:1 - - - Kamar gelap
Sudut pandang 0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 1θ 160 - - Gelar -
Waktu Hidup Operasi Di atas 22000 - - Jam L= 80 cd/m2

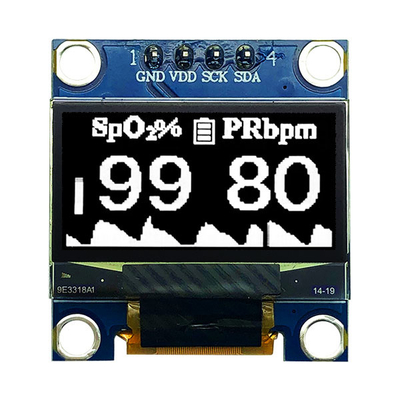

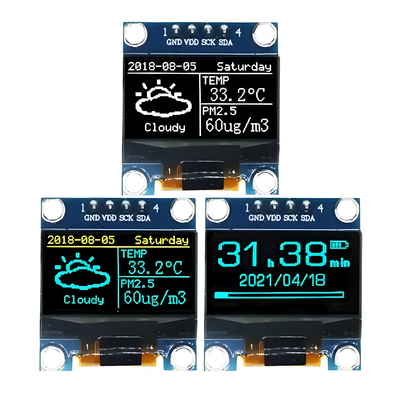

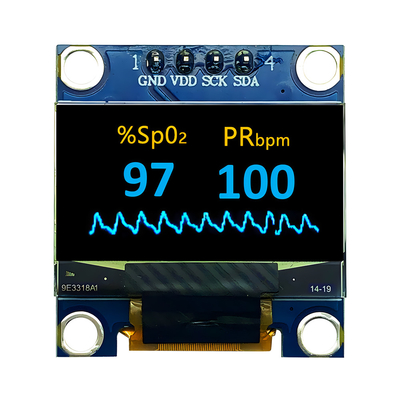

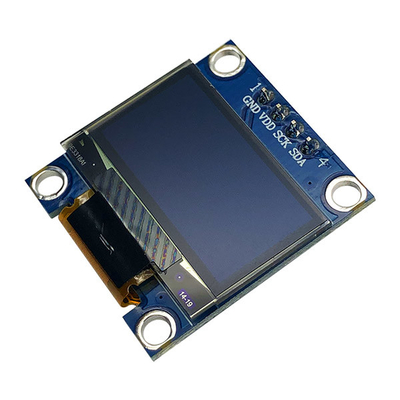

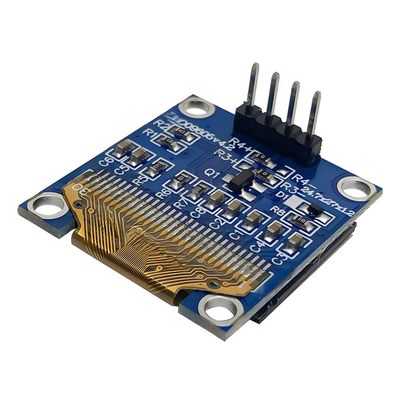

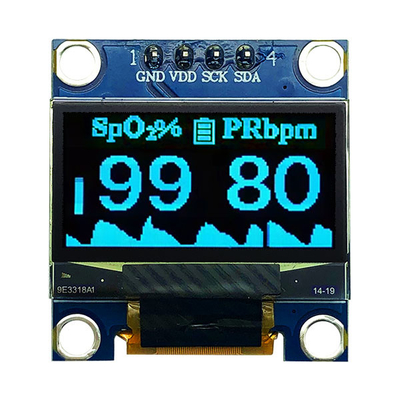

Gambar produk

0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 2

0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 30.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 4

0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 5

0.96 Inch OLED Display dengan 4pin I2C Control PCB Board Putih/ Biru/ Kuning Biru 6

Uji Keandalan



Tidak, tidak. Artikel Kondisi Jumlah
1

Penyimpanan Pada Suhu Tinggi

(HTS)

85 ± 2 °C, 200 jam 3
2

Mengoperasikan suhu tinggi

(HTO)

80±2°C, 96 jam 3
3

Penyimpanan Pada Suhu Rendah

(LTS)

-40±2°C, 200 jam 3
4

Operasi suhu rendah

(LTO)

-40±2°C, 96 jam 3

5

Suhu tinggi danPenyimpanan Kelembaban(HTHHS)

50±3°C, 90%±3%RH, 120 jam



3

6

Shock termal (tidak beroperasi)

(TS)

-20±2°C ~ 25°C ~ 70±2°C (30 menit) (5 menit) (30 menit) 10 siklus



3

7 Getaran (Pengemasan)

10 ~ 55 ~ 10Hz, amplitudo 1.5mm,

1 jam untuk setiap arah x, y, z

1 Kotak
8 Drop (Pengemasan) Tinggi: 1 m, setiap kali untuk 6 sisi, 3 tepi, 1 sudut 1 Kotak
9 ESD (rumah produk jadi) ±4kVR:330Ω; C:150pF 10 kali, pelepasan udara 3





Bandingkan dengan pesaing



Di pasar OLED 0,96 inci dengan produk PCB 4-pin, ada banyak pesaing dengan keuntungan dan karakteristik yang berbeda.SAEF TECHNOLOGY memiliki keuntungan berikut:



Kemampuan Teknologi dan Inovasi:SAEF memiliki akumulasi yang mendalam dalam teknologi layar OLED, yang dapat memberikanproduk dengan resolusi tinggi dan kinerja warna yang sangat baik, sambil terus meluncurkan produk inovatif untuk memenuhi permintaan pasar.
Kapasitas dan Rantai Pasokan:SAEF memiliki kapasitas produksi yang kuat dan sistem rantai pasokan yang komprehensif, yang dapat memastikan pasokan produk yang stabil dan merespon perubahan pasar dengan cepat.

Layanan yang disesuaikan:SAEF dapat menyediakan layanan yang disesuaikan untuk merancang dan memproduksi produk OLED 0,96 inci dengan PCB 4-pin dengan spesifikasi khusus sesuai dengan kebutuhan pelanggan,memenuhi persyaratan skenario aplikasi khusus.

Pengaruh merek:Merek SAEF memiliki pengakuan dan kepercayaan yang lebih tinggi di pasar, dan produk kami dapat mendapatkan lebih banyak perhatian pasar dan pilihan pelanggan.
