Detail produk:
|
| Produk: | 0.96" layar OLED | Jumlah Piksel: | 128x64 piksel |
|---|---|---|---|
| IC pengemudi: | SSD1315 atau Setara | Mode Tampilan: | Matriks Pasif |
| Tampilkan Warna: | Monochrome (putih) | Tugas mengemudi: | Keterlibatan, 1/64 |
| Ukuran Panel: | 24.7 x 16.6 x 1.3 (mm) | Daerah Aktif: | 21.74 x 11.175 (mm) |
| Melihat arah: | Semua Sudut Pandangan | antarmuka: | SPI/I2C/8080 |
| Hubungan: | Pengaya | Nomor PIN: | 30 pin (Bisa disesuaikan) |
| Suhu Operasi: | -40C - +70C | suhu penyimpanan: | -40C - +85C |
| SEUMUR HIDUP: | 50.000 jam @60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Tampilan OLED 128X64,Layar OLED SPI,30 Pin OLED Display |
||
Harga Grosir 0,96 Inch OLED Display Pambuka Produk
Layar layar OLED 0,96 inci adalah perangkat tampilan self-luminous kecil yang banyak digunakan dalam berbagai perangkat pintar dan instrumen karena ringan, konsumsi daya rendah, kontras tinggi,dan karakteristik sudut pandang yang luas. Layar OLED 0,96 inci biasanya menggunakan chip driver SSD1315 / SSD1306 dan mendukung beberapa mode antarmuka, termasuk 6800 dan 8080 paralel, 3-kawat atau 4-kawat serial SPI, dan mode antarmuka IIC.Jenis layar ini memiliki karakteristik pencahayaan sendiri dan tidak memerlukan lampu latar, yang menghasilkan kinerja tampilan yang lebih baik, kecepatan respons yang lebih cepat, dan sudut pandang yang lebih luas.
Layar OLED 0,96 inci yang diproduksi oleh SAEF TECHNOLOGY banyak digunakan dalam smartphone, jam tangan pintar, perangkat pemantauan kesehatan, sistem kontrol industri, konsol game portabel,dan kesempatan lain yang membutuhkan tampilan kecil dan efisienDengan kemajuan teknologi yang terus menerus dan pertumbuhan permintaan pasar,Layar OLED 96 inci dari SAEF TECHNOLOGY diperkirakan akan lebih dioptimalkan dan ditingkatkan dalam hal kinerja layarSementara itu, dengan perkembangan pesat Internet of Things dan perangkat wearable,prospek aplikasi layar OLED kecil seperti itu akan lebih luas.
Dengan dukungan produksi skala besar, SAEF TECHNOLOGY mengendalikan biaya produksi dan mengoptimalkan proses produksi, menghasilkan biaya yang sangat rendah untuk produk OLED berukuran kecil 0,96 inci,memenuhi kebutuhan sejumlah besar pengguna untuk produksi massal.
Fitur
| Posisi | Spesifikasi | Satuan |
| Nomor model. | SFOS096XZ-7120AP | |
| Ukuran Diagonal | 0.96 | Inci |
| Resolusi | 128 x 64 | Titik |
| Daerah Aktif | 21.740 ((W) x 11.175 ((H) | mm2 |
| Dimensi garis besar | 24.70 ((W) x 16.60 ((H) | mm2 |
| Pixel Pitch | 0.170 ((W) x 0.175 ((H) | mm2 |
| Ukuran piksel | 0.150 ((W) x 0,150 ((H) | mm2 |
| Driver IC | SSD1315Z | - |
| Tampilkan Warna | Putih | - |
| Skala abu-abu | 1 | Sedikit |
| Antarmuka | 4-SPI/I2C/8080 | - |
| Jenis Paket IC | COG | - |
| Jenis Modul Penghubung | Tentara | - |
| Ketebalan | 1.30 ± 0.1 | mm |
| Berat badan | TBD ± 10% | g |
| Tugas | 1/64 | - |
Gambar garis besar
Definisi Pin Antarmuka
| Tidak. | Simbol | Deskripsi |
| 1 | NC | Tidak ada koneksi. |
| 2 | C1N |
CXP/CXN-Pin untuk kapasitor pompa muatan;Sambungkan satu sama lain dengan kapasitor |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | Sumber daya untuk sirkuit pengatur pompa muatan. |
| 7,10 | NC | Tidak ada koneksi. |
| 8 | VSS | Ini adalah pin tanah |
| 9 | VDD | Pin catu daya untuk operasi logika inti. |
| 11 | BS1 |
MCU bus interface selection pins. |
| 12 | BS2 | |
| 13 | CS | Ini adalah input chip pilih. |
|
14 |
RES |
Setel ulang sinyal input.when pin ditarik LOW,initialization dari chip adalah eksekusi.Pegang pin ini HIGH ((yaitu terhubung ke VDD) selama operasi normal |
|
15 |
A0 |
Ini adalah Data/Command control pin. Ketika ditarik HIGH (yaitu terhubung ke VDD), data di D[7:0] diperlakukan sebagai data. Ketika ditarik LOW, data di D[7:0] akan ditransfer ke register perintah. Dalam mode I2C, pin ini bertindak sebagai SA0 untuk pilihan alamat budak. Ketika antarmuka serial 3 kabel dipilih, pin ini harus terhubung ke VSS. |
|
16 |
WR |
Ini adalah membaca / menulis kontrol input pin menghubungkan ke MCU antarmuka. Ketika mode antarmuka 8080 dipilih, pin ini akan menjadi input Write (WR#). Operasi menulis data dimulai ketika pin ini ditarik LOW dan chip dipilih. |
|
17 |
RD |
Saat terhubung ke mikroprosesor seri 8080, pin ini menerima sinyal Read (RD#). Operasi ulang dimulai ketika pin ini ditarik LOW dan chip dipilih. Ketika antarmuka serial atau I2C dipilih, pin ini harus terhubung ke VSS. |
|
18 ~ 25 |
D0 ~ D7 |
Ini adalah bus data bi-directional 8-bit yang akan terhubung ke bus data mikroprosesor.D1 akan menjadi input data seri: SDIN dan D2 harus tetap NC. Ketika mode I2C dipilih, D2, D1 harus diikat bersama dan berfungsi sebagai SDAout, SDAin dalam aplikasi dan D0 adalah input jam serial, SCL. |
|
26 |
IREF |
Ini adalah pin referensi arus output segmen. Ketika IREF eksternal digunakan, sebuah resistor harus dihubungkan antara pin ini dan VSS untuk menjaga arus IREF pada 30uA. Ketika IREF internal digunakan, pin ini harus tetap NC. |
|
27 |
VCOMH |
Pin untuk sinyal COM tidak memilih tingkat tegangan. Sebuah kondensor harus dihubungkan antara pin ini dan VSS.Com |
|
28 |
VCC |
Pasokan listrik untuk tegangan penggerak panel. Ini juga adalah pin pasokan tegangan daya yang paling positif. Ketika pompa muatan diaktifkan, kapasitor harus terhubung antara pin ini dan VSS. |
| 29,30 | NC | Tidak ada koneksi. |
Peringkat Maksimal Absolut
| Posisi | Min. | Maksimal. | Satuan |
| Tegangan Pasokan (VDD) | - 0.3 | +4.0 | V |
| Tegangan Pasokan (VBAT) | - 0.3 | +6.0 | V |
| Tegangan Pasokan (VCC) | 0 | +18.0 | V |
| Suhu Operasi (TOP) | - 40 | 70 | °C |
| Suhu penyimpanan (TST) | - 40 | 85 | °C |
Karakteristik DC
| Posisi | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
|
Tegangan Pasokan |
Logic Supply Voltage IC | VDD | 1.65 | 3.0 | 3.5 | V |
| Tegangan pasokan regulator pompa muatan |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
Mengoperasikan (untuk panel OLED) |
VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
Input Tegangan |
Tegangan Tinggi | HIV | 0.8 x VDD | - | VDD | V |
| Tegangan Rendah | VIL | 0 | - | 0.2 x VDD | V | |
|
Output Tegangan |
Tegangan Tinggi | VOH | 0.9 x VDD | - | VDD | V |
| Tegangan Rendah | VOL | VSS | - | 0.1 x VDD | V | |

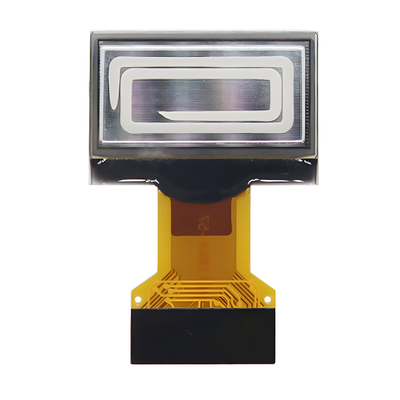

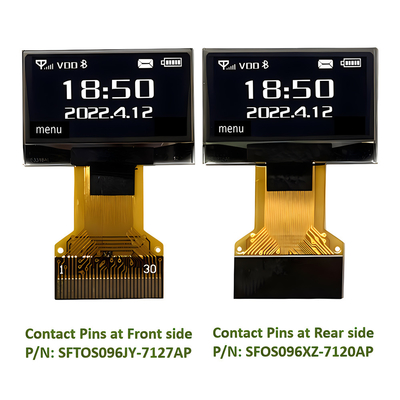

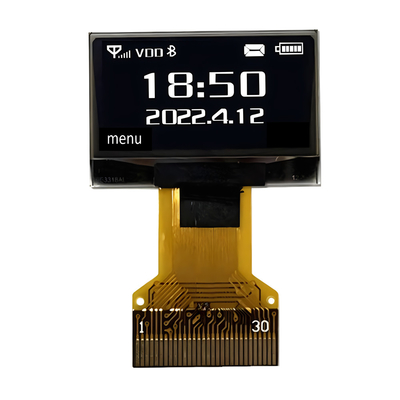

Product Gambar
Uji Keandalan
| Tidak, tidak. | Artikel | Kondisi | Jumlah |
| 1 |
Penyimpanan Pada Suhu Tinggi (HTS) |
85 ± 2 °C, 200 jam | 3 |
| 2 |
Mengoperasikan suhu tinggi (HTO) |
70±2°C, 96 jam | 3 |
| 3 |
Penyimpanan Pada Suhu Rendah (LTS) |
-40±2°C, 200 jam | 3 |
| 4 |
Operasi suhu rendah (LTO) |
-40±2°C, 96 jam | 3 |
|
5 |
Suhu tinggi / Penyimpanan dengan Kelembaban Tinggi (HTHHS) |
50±3°C, 90%±3%RH, 120 jam |
3 |
|
6 |
Shock termal (tidak beroperasi) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30 menit) (5 menit) (30 menit) 10 siklus |
3 |
| 7 | Getaran (Pengemasan) |
10 ~ 55 ~ 10Hz, amplitudo 1.5mm, 1 jam untuk setiap arah x, y, z |
1 Kotak |
| 8 | Drop (Pengemasan) | Tinggi: 1 m, setiap kali untuk 6 sisi, 3 tepi, 1 sudut | 1 Kotak |
| 9 | ESD (rumah produk jadi) | ±4kVR:330Ω; C:150pF 10 kali, pelepasan udara | 3 |
