Detail produk:
|
| Produk: | Modul tampilan OLED 0,49 inci | Jumlah Piksel: | 64x32 Grafis |
|---|---|---|---|
| IC pengemudi: | SSD1315 atau Setara | Mode Tampilan: | Matriks Pasif |
| Tampilkan Warna: | Monochrome (putih) | Tugas mengemudi: | 1/32 Tugas |
| Ukuran Panel: | 14,5 x 11,6 x 1,227 (mm) | Daerah Aktif: | 11,18x5,58 (mm) |
| Lapangan Piksel: | 0,175 x 0,175 (mm) | Ukuran piksel: | 0,155x0,155 (mm) |
| Melihat arah: | Semua Sudut Pandangan | antarmuka: | I2C |
| Hubungan: | Soldering/Hotbar | Nomor PIN: | 14 pin (dapat disesuaikan) |
| SEUMUR HIDUP: | 50.000 jam @60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 0.49 inci layar OLED,Tampilan OLED Aplikasi Handheld,Tampilan OLED Antarmuka I2C |
||
0.49 Inch OLED Display 64*32 Titik Pambuka Produk
0Produk OLED berukuran.49 inci adalah layar kecil yang banyak digunakan dalam berbagai perangkat dan instrumen pintar karena karakteristik ultra tipis, daya rendah, kontras tinggi, dan sudut pandang yang luas.Layar OLED 49 inci biasanya memiliki matriks titik 64x32 piksel, mampu menampilkan font putih, didorong oleh pengontrol SSD1315, mendukung antarmuka serial I2C, dan beroperasi pada tegangan 2,8V.karena karakteristik pencahayaan sendiri dari OLED, tidak memerlukan pencahayaan belakang, sehingga memiliki keuntungan desain tubuh yang sangat tipis dan konsumsi daya yang rendah.dan mereka cocok untuk berbagai kondisi lingkunganSelain itu, layar tampilan OLED 0,49 inci mengadopsi metode koneksi FPC, yang memfasilitasi pengelasan langsung ke PCB tanpa perlu konektor.
0Produk OLED.49-inci sangat cocok untuk perangkat dengan persyaratan ruang yang ketat karena ukuran kompak dan resolusi tinggi.layar kecil untuk sistem kontrol industri, konsol game portabel, dan kesempatan lain yang membutuhkan layar kecil dan efisien.Produk OLED 49 inci telah menjadi salah satu solusi pilihan untuk layar kecil modern karena keunggulan teknologi yang unik dan potensi aplikasi yang luasDengan kedewasaan teknologi dan perluasan pasar, kita dapat mengharapkan produk semacam itu memainkan peran yang lebih penting dalam perangkat cerdas dan elektronik di masa depan.
Fitur

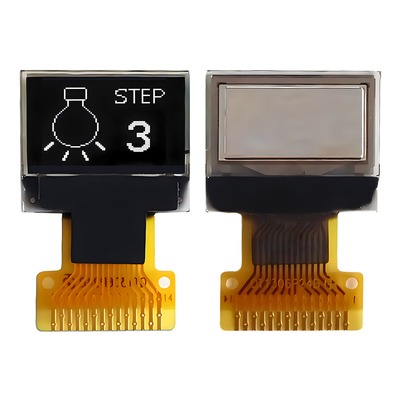

Gambar Produk
Definisi Pin Antarmuka
| Pin No. | Simbol | I/O | Fungsi |
| PowerSupply | |||
| 8 | VDD | P |
Sumber Daya Logika |
| 7 | VSS | P |
Tanah dari Logika Sirkuit |
| 14 | VCC | P |
Pasokan listrik untuk panel OEL |
| Pengemudi | |||
| 12 | IREF | Aku |
Referensi saat ini untuk pengaturan kecerahan |
| 13 | VCOMH | O |
Tegangan output tingkat tinggi untuk sinyal COM. Pin ini adalah pin input untuk tegangan output tingkat tinggi untuk sinyal COM. |
| DC/DC Converter | |||
|
|
|
|
Sumber daya untuk sirkuit DC/DC Converter |
|
3/4 |
C1P/C1N |
Aku | Positif terminal dari Flying Inverting Kondensator negatif terminal dari Flying Boost Kondensator Kondensator charge-pump diperlukan antara terminal.Mereka harus terapung ketika konverter tidak digunakan. |
| Antarmuka | |||
|
|
|
|
Reset Daya untuk Controller dan Driver |
| 10 | SCL | Aku |
Sinyal Data Bus I2C |
| 11 | SDA | I/O |
Sinyal Data Bus I2C |
| Reservasi | |||
|
6 |
VBREF |
- |
NC |
Karakteristik optik
| Karakteristik | Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan | |
|
Cahaya (VCC Disuplai Secara Eksternal) |
Lbr | Catatan 5 | 160 | - | - | cd/m2 | |
|
Cahaya (VCC yang dihasilkan oleh internal DC/DC) |
Lbr | Catatan 6 | 160 | 180 | - | cd/m2 | |
| C.I.E. (Bodas) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | ||
| Kontras Kamar Gelap | CR | - | 2000:1 | - | |||
| Sudut pandang | - | Bebas | - | tingkat | |||
Karakteristik DC
| Karakteristik | Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan | |
| Tegangan Supply untuk Logika | VDD | 1.65 | 2.8 | 3.3 | V | ||
|
Tegangan Pasokan untuk Tampilan (Diberi secara eksternal) |
VCC |
Catatan 5 (Internal DC/DC Disable) |
7.0 | 7.25 | 7.5 | V | |
| Tegangan pasokan untuk DC/DC | VBAT | Aktifkan DC/DC internal | 3.3 | - | 4.2 | V | |
| Tegangan suplai untuk tampilan (digenerasi oleh DC/DC internal) | VCC |
Catatan 6 (Aktifkan DC/DC internal) |
7.0 | - | 7.25 | V | |
| Masukan Tingkat Tinggi | HIV | IOUT = 100μA, 3,3MHz | 0.8×VDD | - | VDD | V | |
| Input tingkat rendah | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDD | V | |
| Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | VDD | V | |
| Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDD | V | |
| Arus kerja untuk VDD | IDD | - | 180 | 300 | μA | ||
| Arus operasi untuk VCC (VCC yang Dilengkapi dari Luar) |
ICC |
Catatan 7 |
- |
5 |
10 |
mA |
|
| Arus operasi untuk VBAT (VCC yang dihasilkan oleh DC/DC internal) | IBAT |
Catatan 8 |
- |
10 |
15 |
mA |
|
| Modus Tidur Saat ini untuk VDD | IDD, tidur | - | 1 | 5 | μA | ||
| Modus Tidur Saat ini untuk VCC | ICC, tidur. | - | 2 | 10 | μA | ||

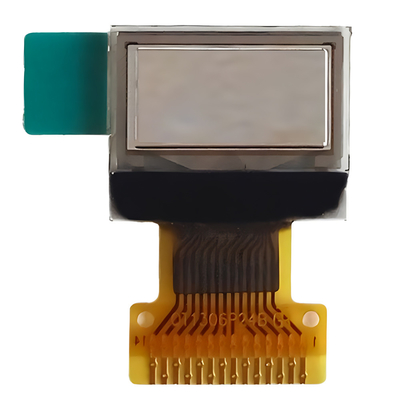

Gambar produk
Isi dari Tes Keandalan
| Artikel | Ketentuan | Kriteria | |
| Operasi suhu tinggi | 70°C, 240 jam |
Fungsi operasional bekerja. |
|
| Operasi suhu rendah | -40°C, 240 jam | ||
| Penyimpanan Pada Suhu Tinggi | 85°C, 240 jam | ||
| Penyimpanan Pada Suhu Rendah | -40°C, 240 jam | ||
| Operasi suhu tinggi/kelembaban | 60°C, 90% RH, 120 jam | ||
| Kejut Termal |
-40°C <==> 85°C, 24 siklus 60 menit tinggal |
||
