Detail produk:
|
| Produk: | IPS TFT 5 inci dengan CTP | Resolusi: | 720x1280 titik |
|---|---|---|---|
| antarmuka: | MIPI | Layar sentuh: | PCAP |
| Melihat arah: | IPS Semua sudut pandang | Struktur PCAP: | GFF |
| Pengontrol LCD: | ST7703 | Pengontrol CTP: | GT911 |
| Dimensi Kaca Penutup: | Dapat disesuaikan | Nomor PIN: | 30 pin |
| Hubungan: | ZIF FPC | Luminansi Permukaan: | 350 cd/m2(nit) |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 5 inci TFT display,GT911 Layar sentuh kapasitif,IPS Full View TFT Display |
||
5 Inch Capacitive Touchscreen TFT LCD Pengantar Produk
Fitur
| Artikel | Spesifikasi | Satuan |
| Ukuran layar | 5.0 | inci |
| Jumlah piksel | 720RGB ((H) x1280 ((V) | Piksel |
| Area tampilan | 62.10 ((H) x110.40 ((V) | mm |
| Pitch piksel | 0.0945 ((H) x0.0945 ((V) | mm |
| Dimensi garis besar | 78.56x135.65x2.95 | mm |
| Pengaturan piksel | Strip Vertikal RGB | ― |
| Mode Tampilan | Biasanya hitam. | ― |
| Arah Melihat (mata) | Semua | ― |
| Tampilkan Warna | 262K | ― |
| Luminansi ((cd/m2) | 350 | nit |
| Rasio Kontras | 800:1 | ― |
| Antarmuka | MIPI | |
| Lampu latar belakang | Tipe lampu sisi LED | ― |
| IC LCM | ST7703 | |
| CTP IC | GT911 | |
| Suhu Operasi | -20 ~ 70 | °C |
| Suhu penyimpanan | -30 ~ 80 | °C |
Gambar garis besar
Definisi Pin Antarmuka
| Nomor PIN. | Simbol | Fungsi |
| 1 | NC | NC |
| 2 | LEDK | Lampu belakang LED (katode) |
| 3 | NC | NC |
| 4 | LEDA | Lampu belakang LED ((Anode) |
| 5 | NC | NC |
| 6 | GND | Tanah |
| 7 | MIPI_D0N | Data diferensial MIPI DSI |
| 8 | MIPI_D0P | Data diferensial MIPI DSI |
| 9 | GND | Tanah |
| 10 | MIPI D1N | Data diferensial MIPI DSI |
| 11 | MIPI D1P | Data diferensial MIPI DSI |
| 12 | GND | Tanah |
| 13 | MIPI_CLN | Jam diferensial MIPI DSI |
| 14 | MIPI_CLP | Jam diferensial MIPI DSI |
| 15 | GND | Tanah |
| 16 | MIPI D2N | Data diferensial MIPI DSI |
| 17 | MIPI D2P | Data diferensial MIPI DSI |
| 18 | GND | Tanah |
| 19 | MIPI_D3N | Data diferensial MIPI DSI |
| 20 | MIPI_D3P | Data diferensial MIPI DSI |
| 21-22 | GND | Tanah |
| 23 | NC | NC |
| 24 | GND | Tanah |
| 25 | TE | Sinyal sinkronisasi frame |
| 26 | Reset | input reset eksternal |
| 27 | IOVCC ((1.8V) | Pasokan listrik 1,8V |
| 28 | VDD ((2.8V) | Sumber Daya 2.8V |
| 29-30 | GND | Tanah |
Definisi Pin CTP
| 1 | RST | Reset layar sentuh |
| 2 | SDA | Sinyal data layar sentuh |
| 3 | SCL | Sinyal jam layar sentuh |
| 4 | INT | Sinyal gangguan layar sentuh |
| 5 | VDD ((2.8V) | Sumber Daya 2.8V |
| 6 | GND | Tanah |
Spesifikasi optik
| Artikel | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan | |
| Luminansi putih (Pusat) | Lv |
Θ=0 Normal Menonton Sudut IBL = 40mA |
... | 350 | ... | cd/m2 | |
| Waktu tanggap | Tr+Tf | ... | 10 | 15 | ms | ||
| Rasio kontras | CR | 640 | 800 | ... | ... | ||
|
Warna Kromatisitas (CIE1931) |
putih | Wx | 0.283 | 0.303 | 0.323 | ||
| Wy. | 0.303 | 0.323 | 0.343 | ||||
|
Sudut pandang |
Hor |
ThL |
CR≥10 |
... | 80 | ... | |
| ΘR | ... | 80 | ... | ||||
|
Ver |
Aku | ... | 80 | ... | |||
| ΘD | ... | 80 | ... | ||||
| Keseragaman kecerahan | Rata-rata | Θ=0 | 80 | 90 | ... | % | |
| Gamut Warna | NTSC | Θ=0 | ... | 70 | ... | % | |
| Arah pandang optik | Semua | ||||||
Karakteristik TFT LCD
| Artikel | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
| Tegangan pasokan analog | VDD | 2.4 | 2.8 | 3.3 | V |
| Tegangan pasokan digital | VDDI | 1.65 | 1.8 | 3.3 | |
| Sinyal masukan Tegangan | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Karakteristik lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Arus LED | IL | - | 30 | 40 | mA |
| Tegangan LED | VL | - | 16.8 | 19.2 | V |
| Waktu hidup LED yang beroperasi | Waktu | - | 20000 | 40000 | Jam |

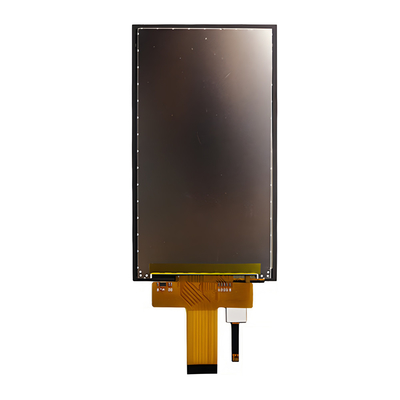

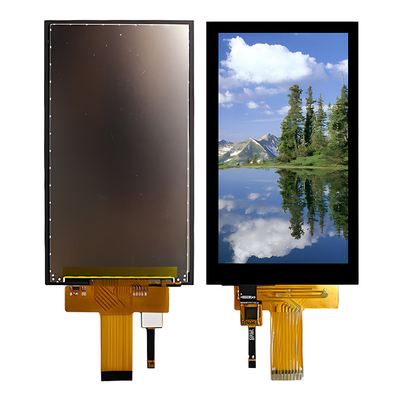

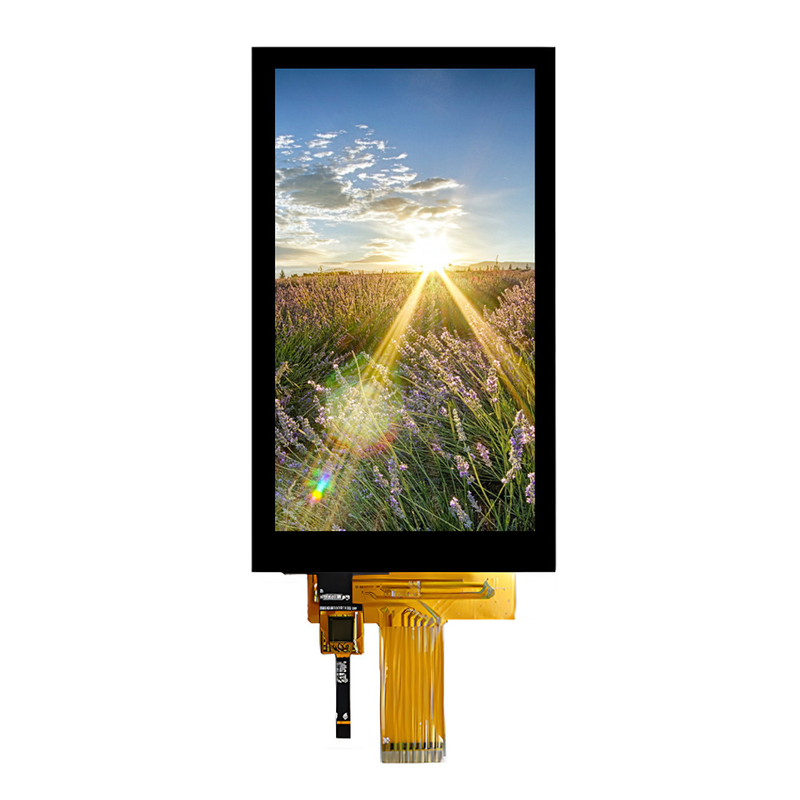

Gambar produk
