Detail produk:
|
| Produk: | OLED I2C 0,96 inci 4 pin | Resolusi: | 128x64 piksel |
|---|---|---|---|
| Struktur: | Papan Sirkuit Cetak OLED COG | antarmuka: | I2C opsional |
| Layar sentuh: | Dapat Disesuaikan | Melihat arah: | Semua Sudut Pandang (85/85/85/85) |
| Garis Besar Redup.: | 24,7 × 27 (mm) (UKURAN PCB) | Hubungan: | Pin Logam |
| Nomor PIN: | 4 Pin | Suhu Operasi: | -40 ℃ hingga +85 ℃ |
| Waktu hidup: | 50.000 jam @ 60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 12864 Modul Papan Tampilan OLED,Modul Tampilan OLED 128x64,0.96 inci OLED Display Board Modul |
||
SFOM096YZ4-12864WB-02 Spesifikasi.pdf
0.96 inci OLED antarmuka I2C Pengantar Produk
Modul I2C 0,96 inci adalah modul layar OLED kecil yang banyak digunakan dalam berbagai perangkat elektronik.Modul I2C OLED 96 inci telah menjadi solusi tampilan yang ideal dalam produk elektronik karena kinerja tampilan yang sangat baik dan karakteristik konsumsi daya yang rendah.
Kode produk:SFOM096YZ4-12864WB-02
Ukuran layar: 0,96 inci
Resolusi: 128x64 piksel
Sudut pandang: lebih dari 160 °
Pilihan warna: kuning biru, putih, biru
Kebutuhan daya: 3V/5V
Jenis sinyal: sinyal digital, mendukung komunikasi I2C
Definisi pin: GND, VDD, SCK, SDA
Kisaran suhu kerja: -40 °C sampai 85 °C (grade industri)
Konsumsi daya: sekitar 0,08W ketika penuh menyala, sekitar 0,06W
OLED 0,96 inci sendiri memiliki teknologi self luminous, yang tidak memerlukan backlighting.96 inci OLED memiliki konsumsi daya yang sangat rendah, sehingga sangat cocok untuk perangkat portabel bertenaga baterai.Tingkat logika 3V dan 5V, tidak perlu konversi tingkat tambahan. Mendukung antarmuka I2C, hanya dua kabel antarmuka data yang diperlukan untuk menyelesaikan transmisi data dan kontrol. Jadi, 0.96 inci OLED banyak digunakan di rumah pintar sebagai layar tampilan status untuk perangkat pintar, serta perangkat cerdas yang dapat dipakai untuk menampilkan informasi seperti waktu dan data kesehatan; dan menampilkan parameter kunci dan sebagainya dalam instrumen industri dan otomatisasi industri.
Fitur
| Produk | 0.96 inci OLED antarmuka I2C |
| Nomor model | SFOM096YZ4-12864WB-02 |
| Skema mengemudi | Keterlibatan, 1/64 |
| Arah melihat | Semua Sudut Pandangan |
| Driver IC | SSD1315 |
| Tegangan Pasokan Daya | 3.0V |
| VCC | 12.0V |
| Antarmuka | IIC |
| Ukuran Modul | 24.70 (L) x27.0 (W) mm (UKUS PCB) |
| Area Pengamatan | 22.74 ((L) x 11,86 (W) mm |
| Daerah Aktif | 21.74 (L) x 10.86 (W) mm |
| Titik Pitch | 00,154 (W) x 0,154 (H) mm |
| Ukuran Titik | 0.17 ((W) x 0.17 ((H) mm |
Gambar garis besar
Definisi Pin Antarmuka
| Pin no. | Simbol | Deskripsi |
| 1 | GND | Tanah dari Logika Sirkuit |
| 2 | VDD | Sumber Daya Logika |
| 3 | SCK | Masukan jam serial. |
| 4 | SDA | Masukan data serial. |
Karakteristik optik
| Karakteristik | Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan | |
|
Cahaya (VCC Disuplai Secara Eksternal) |
Lbr | Catatan 5 | 90 | - | - | cd/m2 | |
|
Cahaya (VCC yang dihasilkan oleh internal DC/DC) |
Lbr | Catatan 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (Bodas) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | ||
| Kontras Kamar Gelap | CR | - | 2000:1 | - | |||
| Sudut pandang | - | Bebas | - | tingkat | |||

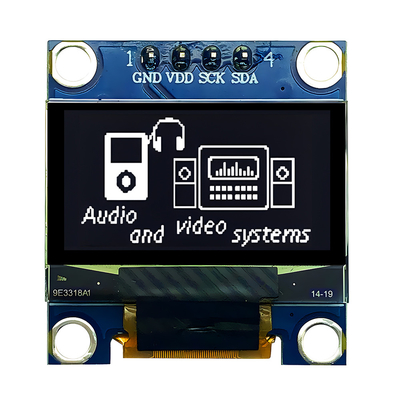

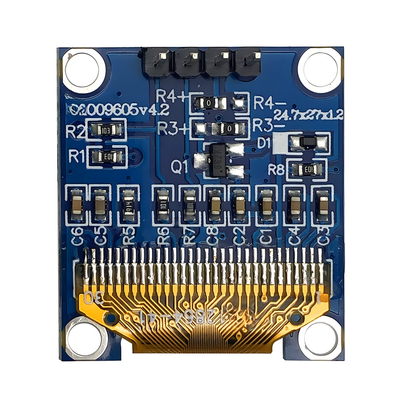

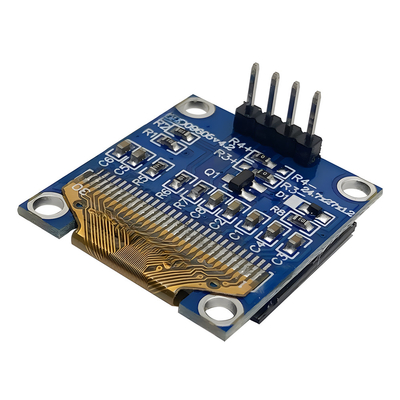

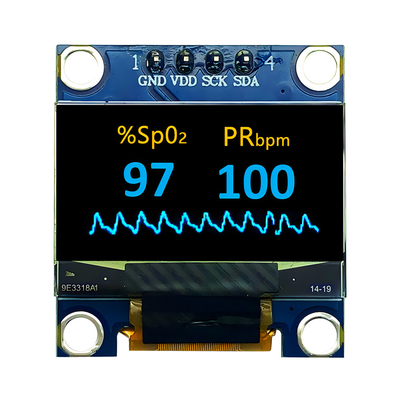

0.96 inci OLED antarmuka I2C Gambar Produk
Isi dari Tes Keandalan
| Artikel | Ketentuan | Kriteria | |
| Operasi suhu tinggi | 70°C, 240 jam |
Fungsi operasional bekerja. |
|
| Operasi suhu rendah | - 40°C, 240 jam | ||
| Penyimpanan Pada Suhu Tinggi | 85°C, 240 jam | ||
| Penyimpanan Pada Suhu Rendah | - 40°C, 240 jam | ||
| Operasi suhu tinggi/kelembaban | 60°C, 90% RH, 120 jam | ||
| Kejut Termal |
- 40°C-> 85°C, 24 siklus 60 menit tinggal |
||
