Detail produk:
|
| Produk: | Standar 128x64 LCM | Resolusi: | 128x64 titik |
|---|---|---|---|
| Lihat Arah: | jam 6 | tipe LCD: | FSTN, Positif |
| Tipe Polarizer: | Transflektif | Ukuran modul: | 40.0L×28.0W×4.5H (maks) |
| area pandang: | Ukuran 37,0×20,0 (mm) | IC pengemudi: | ST7567 |
| Nomor PIN: | 28 pin | Antarmuka: | MPU Seri 6800 ATAU Seri 8080 |
| Suhu Operasi: | -20°C hingga +70°C | Tegangan suplai: | 3.3V (Nilai Khas) |
| SEUMUR HIDUP: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 128X64 Pixel COG LCD,3.3v COG LCD,FSTN Positif COG LCD |
||

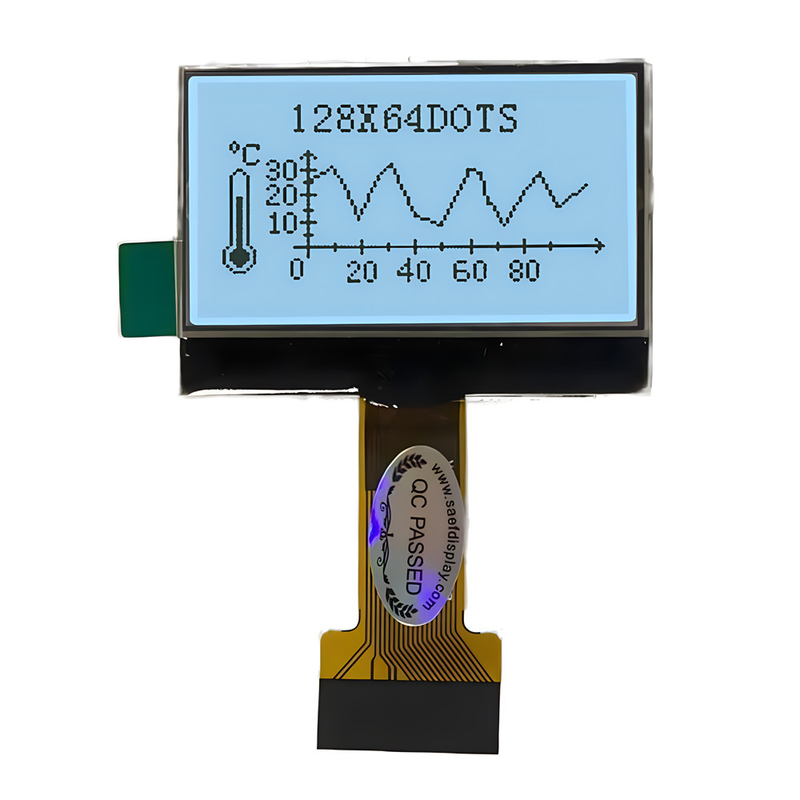

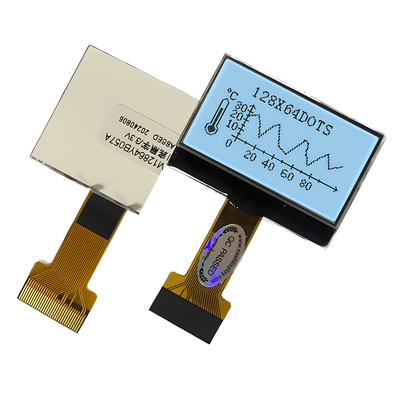

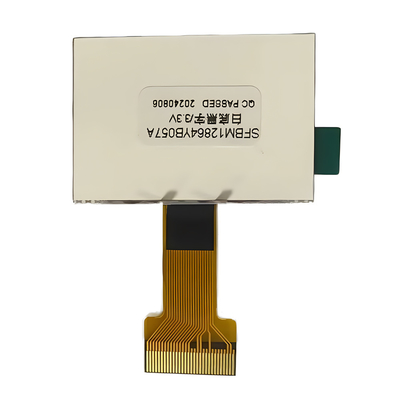

COG Modul 128X64 Pixel FSTN Positif 3.3v Pambuka Produk
128x64 COG LCD adalah modul matriks titik grafis murah yang sangat banyak digunakan, berkat biaya rendah, keramahan pengguna, dan kemudahan pemrograman.SAEFDISPLAY menawarkan lebih dari 1000 ukuran yang berbeda (VA) dari produk standar bagi pelanggan untuk memilih dari, menghemat mereka biaya alat tinggi. Silakan hubungi tim penjualan kami untuk spesifikasi. positif FSTN COG LCD dapat dilengkapi dengan lampu latar warna yang berbeda, seperti kuning, hijau, putih, oranye,di layar negatif 128x64 COG LCD, lampu latar putih, biru dan warna lainnya juga dapat ditambahkan,yang dapat sangat meningkatkan rentang kontras dan sudut pandang layar tampilan.
Fitur
Spesifikasi Mekanis
| PEMBANGUNAN | Spesifikasi | UNIT |
| Ukuran modul ((L×W×H) | 40.0L × 28.0.0W×4.5 (max) H | mm |
| Area Tampilan ((W×H) | 37.0 x 20.0 | mm |
| Area Efektif | 128×64 | titik |
| Dot Pitch ((W×H) | 0.27x0.27 | mm |
| Ukuran Titik (W × H) | 0.245 x 0.245 | mm |
Menggambar
Definisi Pin
| PEMBANGUNAN | SYMBOL | Tingkat | Fungsi |
| 1 | VDD | +3,3V | Sumber Daya Logika |
| 2 | C86 | H/L | H:6800 Paralel L:8080 Paralel |
| 3 | VSS | 0V | Power Ground |
| 4 | V0 | ️ |
Sambungkan kapasitor antara terminal ini dan terminal VSS |
| 5 | V1 | ️ | |
| 6 | V2 | ️ | |
| 7 | V3 | ️ | |
| 8 | V4 | ️ | |
| 9 | CAP2- | ️ | Sambungkan kapasitor antara terminal ini dan terminal CAP2 + |
| 10 | CAP2+ | ️ | Sambungkan kondensator antara terminal ini dan terminal CAP2- |
| 11 | CAP1- | ️ | Sambungkan kapasitor antara terminal ini dan terminal CAP1- |
| 12 | CAP1+ | Sambungkan kapasitor antara terminal ini dan terminal CAP1 + | |
| 13 | CAP3+ | ️ | Sambungkan kapasitor antara terminal ini dan terminal CAP1- |
| 14 | VOUT | Sambungkan kapasitor antara terminal ini dan terminal VSS atau VDD | |
| 15 | VSS | 0V | Power Ground |
|
16 ~ 23 |
D7~D0 |
H/L |
8-bit bis data bidirectional |
|
24 |
/RD |
H/L |
8080 Parallel:Bus data berada dalam keadaan output ketika sinyal ini adalah L . 6800 Paralle: Ini adalah terminal input jam aktif dari MPU Seri 6800. |
|
25 |
/ WR |
H/L |
8080 Paralel:Sinyal pada bus data terkunci di tepi sinyal /WR yang naik. 6800 Parallel:H:Read L:Write |
| 26 | A0 | H/L |
H: Menunjukkan bahwa D0 sampai D7 adalah data tampilan. L: Menunjukkan bahwa D0 sampai D7 adalah data kontrol. |
| 27 | /RES | H/L | Operasi reset dilakukan oleh tingkat sinyal /RES |
| 28 | CS1 | L | Chip memilih sinyal |
Batas absolut maksimum
| Posisi | Simbol | Min | Maksimal | Satuan | Kondisi |
| Tegangan Pasokan | Vdd | 2.5 | 3.6 | V | Vss = 0V |
| Tegangan Masuk | Vin | 0 | Vdd | V | Vss = 0V |
| Suhu operasi | Di atas | - 20 | +70 | °C | Tidak ada kondensasi |
| Suhu penyimpanan | Tst | - 30 | +80 | °C | Tidak ada kondensasi |
Karakteristik Lampu Belakang (Warna: Putih)
| Artikel | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Kondisi |
| Tegangan ke depan | Vf | 2.8 | 3.0 | 3.2 | V | IF=45mA Ta=25°C |
| Luminance | Lv | 280 | 350 | 420 | cd/m2 | |
| Jumlah LED | - | - | 3 | - | Sepotong | - |
| Mode koneksi | P | - | Sejalan | - | - | - |
