Detail produk:
|
| Produk: | Layar OLED 1,5 inci | Resolusi: | 128x128 |
|---|---|---|---|
| Tipe Kaca: | OLED | Optik: | Semua sudut pandang 80/80/80/80 |
| antarmuka: | I2C, SPI, 6800, 8080 Opsional | Garis Besar Redup.: | 33,9 (L) x 37,3 (T) x 1,45 (T) mm |
| Daerah Aktif: | 26,86 (L) x 26,86 (T) mm | Suhu Operasi: | -30°C hingga +80°C |
| Nomor PIN: | 25 pin | Pengontrol: | SH1107 atau Setara |
| MODE MENGEMUDI: | 1/128 Siklus tugas | Konektor: | COG + FPC |
| Rasio Kontras: | 2000 : 1 ( Kontras Ruangan Gelap ) | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 1.5 inci OLED Display Module,Modul Tampilan OLED 128x128,SPI Interface OLED Display Module |
||
1.5 inci OLED, 128x128 Titik 1,5 inci OLED Display Pambuka Produk
SAEF Technology SFOS150JY-7175AN adalah layar OLED (Organic Light Emitting Diode) 1,5 inci dengan resolusi 128x128 titik.mendukung 8-bit 6800 dan 8080SAEF menyediakan versi ZIF FPC dan Hotbar bagi pelanggan untuk memilih modul yang tepat untuk aplikasi Anda.
SFOS150JY-7175AN adalah tampilan OLED struktur COG modul OLED ini ringan, daya rendah dan sangat tipis, cocok untuk perangkat dinding / meter, aplikasi rumah, sistem POS, sistem Cloud / IoT,instrumen genggam, perangkat teknologi cerdas, sistem energi, otomotif, sistem komunikasi, instrumen medis, dll. Modul OLED dapat beroperasi pada suhu dari -30 °C hingga +80 °C;suhu penyimpanan berkisar dari -40°C sampai +85°C.
Tampilan OLED grafis SAEF Technology tersedia dalam tiga struktur mekanis termasuk teknologi matriks pasif COB, COG dan TAB.Resolusi OLED grafis monokrom yang tersedia dalam layar grafis OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 grafis OLED, 200x16 grafis OLED, OLED 128x32, OLED display 128x64, OLED 128x128, dan 256x64 OLED display.Tampilan grafis OLED dalam rentang produk SAEF memiliki pengontrol on-board dan antarmuka termasuk paralel, serial, dan I2C OLED, SPI OLED.
SAEF menawarkan berbagai modul layar OLED dalam ukuran dari 0,42 "ke 5,5" OLED, seperti 0,42 "micro OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91 "OLED Display, 0,95" OLED, 0,99" OLED, 0,99" OLED, 0,99" OLED, dan 0,99" OLED.Layar OLED 96", 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, dan solusi desain khusus.
DATA FISIK
| Tidak, tidak. | Posisi | Spesifikasi | Satuan |
| 1 | Ukuran Diagonal | 1.50 | Inci |
| 2 | Resolusi | 128 * 128 | Titik |
| 3 | Daerah Aktif | 26.86 ((W) * 26.86 ((H) | mm |
| 4 | Dimensi garis besar | 33.90 ((W) * 37.30 ((H) | mm |
| 5 | Pixel Pitch | 0.210 ((W) * 0.210 ((H) | mm |
| 6 | Ukuran piksel | 0.185 ((W) * 0.185 (H) | mm |
| 7 | Driver IC | SH1107G-02 | - |
| 8 | Tampilkan Warna | Putih | - |
| 9 | Skala abu-abu | 1 | Sedikit |
| 10 | Antarmuka | Paralel / SPI / IIC | - |
| 11 | IC Paket tipe IC | COG | - |
| 12 | Jenis Modul Penghubung | ZIF | - |
| 13 | Ketebalan | 1.45±0.1 | mm |
| 14 | Berat badan | TBD | g |
| 15 | Tugas | 1/8 | - |

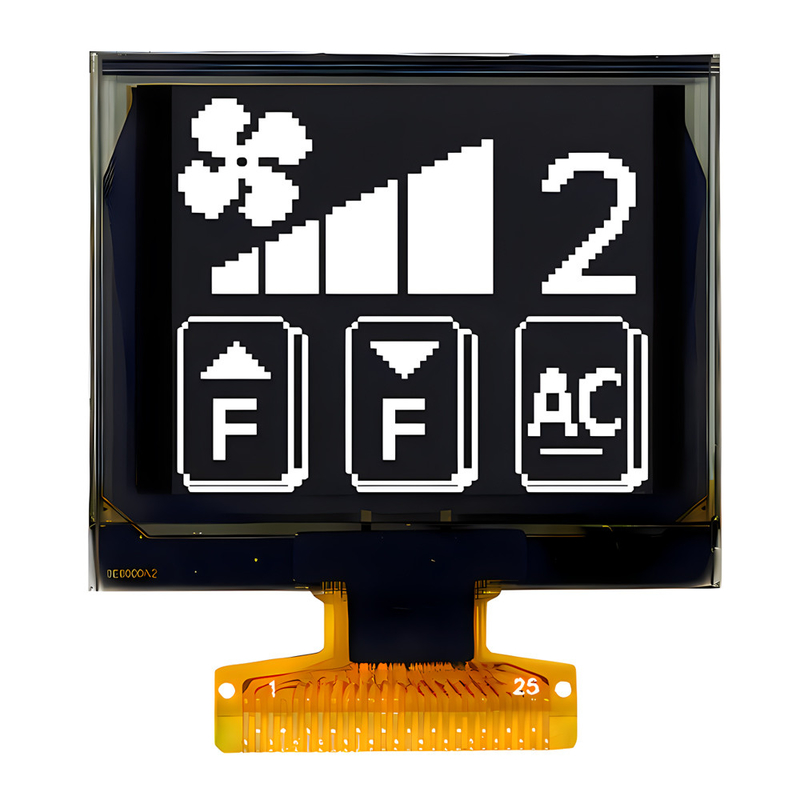

1.5 inci OLED, 128x128 Titik 1,5 inci OLED Tampilan Gambar Produk
Rating maksimum mutlak
| Posisi | Min. | Max. Apa yang terjadi? | Satuan | Perhatikan |
| Tegangan suplai (VDD) (VDD) | - 0.3 | +3.6 | V | Kekuatan IC maksimum |
| Tegangan Supply ((VPP) (VPP) | - 0.3 | +17 | V | Kekuatan IC maksimum |
| Suhu Operasi (TOP) | - 30 | 80 | °C |
- |
| Suhu penyimpanan (TST) (TST) | - 40 | 85 | °C |
Karakteristik Listrik
| Posisi | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
|
Tegangan Pasokan |
Logic Supply Voltage IC | VDD | 1.65 | 3.0 | 3.5 | V |
| Mengoperasikan (untuk panel OLED) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
Tegangan Masuk |
Tegangan Tinggi | HIV | 0.8 * VDD |
- |
VDD | V |
| Tegangan Rendah | VIL | VSS |
- |
0.2 * VDD | V | |
|
Tegangan Keluar |
Tegangan Tinggi | VOH | 0.8 * VDD |
- |
VDD | V |
| Tegangan Rendah | VOL | VSS |
- |
0.2 * VDD | V | |
Karakteristik elektro-optik
| Posisi | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Perhatikan | |
| Luminance Operasi | L | 80 | 100 | - | cd/m2 | 100% piksel di | |
| Konsumsi Daya | P |
- |
120 | 150 | mW | 30% piksel pada | |
| Frekuensi frame | Fr |
- |
100 |
- |
Hz |
- |
|
| Koordinat warna | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Kamar gelap |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Waktu Tanggapan | Bangkitlah. | Tr | - | 10 | - | kami | - |
| Keruntuhan | Td | - | 10 | - | kami | - | |
| Rasio Kontras | Cr | 10000:1 |
- |
- |
- |
Kamar gelap | |
| Sudut pandang | △θ | 160 |
- |
- |
Gelar |
- |
|
| Waktu Hidup Operasi | Di atas | 20,000 |
- |
- |
Jam | L= 100 cd/m2 | |

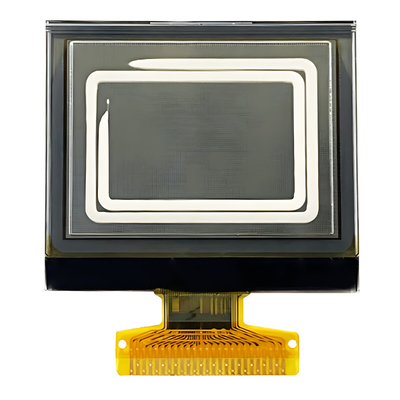

1.5 inci OLED, 128x128 Titik 1,5 inci OLED Display Gambar Produk
