Detail produk:
|
| Produk: | OLED Penuh Warna 1,45 Inci | Resolusi: | 160x128 Piksel |
|---|---|---|---|
| Mode Tampilan: | Matriks Pasif | antarmuka: | 8-bit 68XX/80XX Paralel, SPI 4-kabel, I2C |
| Tampilkan Warna: | Penuh warna | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 350,80 x 30,80 x 1,60 (mm) | Daerah Aktif: | 28.78 x 23.024 (mm) |
| Lapangan Piksel: | 00,06 x 0,18 (mm) | Suhu Operasi: | -40°C hingga +70°C |
| suhu penyimpanan: | -40°C hingga +85°C | IC pengemudi: | SSD1333 |
| Tegangan Supply untuk Logika: | 1.65 - 3,5V | Nomor PIN: | 30 pin |
| Kewajiban: | 1/128 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 160x128 piksel Tampilan OLED,1.45 inci OLED display,30 Pin OLED Display |
||
1.45 Inch AMOLED 160x128 Titik 30 Pin Pambuka Produk
SFOS145TW-7100AN adalah layar OLED berwarna. OLED (Organic Light Emitting Diode) adalah teknologi generasi baru dengan gambar yang lebih terang, lebih jelas dan kecepatan respons yang lebih lincah.Layar OLED 45 inci SFOS145TW-7100AN terdiri dari 160 x 128 titik monokromModul OLED ini ringan, konsumsi daya rendah, ukurannya kecil, dan memiliki berbagai antarmuka untuk dipilih; Ini adalah antarmuka SPI, paralel, dan I2C default.
Ukuran area efektif (diagonal) dari produk SFOS145TW-7100AN ini adalah 1, 45 inci, ukuran modul adalah 35, 80 x 30, 80 x 1, 60 (mm), dan ukuran area efektif adalah 28, 78 x 23, 024 (mm).Layar OLED 45 inci dilengkapi dengan IC SSD1333 dan memiliki rasio kontras tinggi 20000:1. rentang tegangan dari sumber daya logika adalah 1.65V-3.5V, dengan nilai khas 3V. Hal ini sangat cocok untuk aplikasi seperti peralatan medis, sistem POS, barang putih, aplikasi rumah,instrumen industri, otomatisasi, sistem tampilan audiovisual, produk perawatan pribadi, peralatan rumah tangga, tampilan mobil, tampilan informasi dinamis, dll.
Spesifikasi Tampilan
1) Mode Tampilan: Passive Matrix
2) Tampilan Warna: 262.144 Warna (Maximum)
3) Tugas Mengemudi: 1/128 Tugas
Spesifikasi Mekanis
1) Gambar Bentuk: Menurut gambar Bentuk dilampirkan
2) Jumlah piksel: 160 (RGB) × 128
3) Ukuran modul: 35,80 × 45,30 × 1,60 (mm)
4) Ukuran panel: 35.80 × 30.80 × 1.60 (mm) termasuk Anti-Glare polarizer
5) Area Aktif: 28,78 × 23,024 (mm)
6) Pixel Pitch: 0,06 × 0,18 (mm)
7) Ukuran piksel: 0,04 × 0,164 (mm)
8) Berat: TBD (g) ± 10%

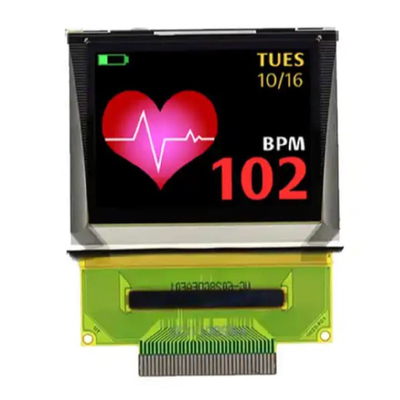

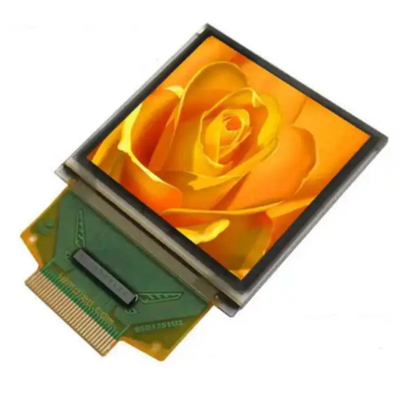

1.45 Inch AMOLED 160x128 Titik 30 Pin Gambar Produk
Definisi Pin
| Pin No. | Simbol | I/O | Fungsi | ||||||||||||||||||||||||
| PowerSuply | |||||||||||||||||||||||||||
| 22 | VDD | P |
Sumber Daya untuk Sirkuit Logika Inti Ini adalah pin pasokan tegangan yang diatur secara internal dari VCI. Kondensator harus terhubung antara pin ini dan VSS dalam segala keadaan. |
||||||||||||||||||||||||
| 5, 25 | VCC | P |
Pasokan listrik untuk panel OEL Ini adalah pin suplai tegangan paling positif dari chip. sumber eksternal. |
||||||||||||||||||||||||
| 23 | VSS | P |
Alasan Sistem OEL Ini adalah pin ground. Ini juga berfungsi sebagai referensi untuk pin logika, tegangan penggerak OEL, dan sirkuit analog. |
||||||||||||||||||||||||
| 2, 29 | VLSS | P |
Tanah sirkuit analog Ini adalah pin tanah analog, mereka harus terhubung ke VSS secara eksternal. |
||||||||||||||||||||||||
| Pengemudi | |||||||||||||||||||||||||||
| 24 | IREF | Aku |
Referensi saat ini untuk pengaturan kecerahan Pin ini adalah pin referensi arus segmen. Sebuah resistor harus dihubungkan antara pin ini dan VSS. Atur arus maksimal 12,5μA. |
||||||||||||||||||||||||
| 4, 27 | VCOMH | P |
Tingkat tegangan output tinggi untuk sinyal COM Pin ini adalah pin input untuk tingkat tegangan output tinggi untuk sinyal COM. Kondensator tantalum harus dihubungkan antara pin ini dan VSS. |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
P
|
Tegangan output tingkat rendah untuk sinyal SEG Ini adalah pin referensi tegangan segmen. Ketika VSL eksternal tidak digunakan, pin ini harus dibiarkan terbuka dan dioda di tanah. |
||||||||||||||||||||||||
| TestingPads | |||||||||||||||||||||||||||
| 21 | Kemenangan | O |
Sinyal pemicu frekuensi frame Pin ini akan mengirimkan sinyal yang dapat digunakan untuk mengidentifikasi status driver. Tidak ada yang harus terhubung ke pin ini. Ini harus dibiarkan terbuka secara individual. |
||||||||||||||||||||||||
| Antarmuka | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
Aku |
Memilih Protokol Komunikasi Pin ini adalah input pilihan antarmuka MCU. Lihat tabel berikut: |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| SPI 4-kabel | 0 | 0 | |||||||||||||||||||||||||
| 8-bit 68XX paralel | 0 | 1 | |||||||||||||||||||||||||
| 8-bit 80XX paralel | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | Aku |
Reset Daya untuk Controller dan Driver Pin ini adalah input sinyal reset. Ketika pin rendah, inisialisasi chip dijalankan. Jauhkan pin tarik ini tinggi selama operasi normal. |
||||||||||||||||||||||||
| 18 | CS# | Aku |
Pilih chip Pin ini adalah chip pilih input. chip diaktifkan untuk komunikasi MCU saja ketika CS # ditarik rendah. |
||||||||||||||||||||||||
|
19 |
D/C# |
Aku |
Data/Kontrol Komando Pin ini adalah pin kontrol Data/Command. Ketika pin ditarik tinggi, input di D7 ~ D0 diperlakukan sebagai data tampilan. Ketika pin ditarik rendah, input di D7 ~ D0 diperlakukan sebagai data tampilan.input di D7 ~ D0 akan ditransfer ke register perintah. Ketika pin ditarik tinggi dan mode antarmuka serial dipilih, data di SDIN diperlakukan sebagai data. Ketika mode serial 3 kabel dipilih, pin ini harus terhubung ke VSS. Untuk hubungan rinci dengan sinyal antarmuka MCU, silakan lihat Diagram Karakteristik Waktu. |
||||||||||||||||||||||||
| Antarmuka | |||
|
14 |
E/RD# |
Aku |
Membaca/Menulis Aktifkan atau Baca Pin ini adalah masukan antarmuka MCU. Ketika berhubung dengan mikroprosesor seri 68XX, pin ini akan digunakan sebagai sinyal Enable (E).Operasi membaca / menulis dimulai ketika pin ini ditarik tinggi dan CS # ditarik rendah. Saat terhubung ke mikroprosesor 80XX, pin ini menerima sinyal Baca (RD#). Operasi membaca data dimulai ketika pin ini ditarik rendah dan CS # ditarik rendah. Ketika mode serial dipilih, pin ini harus terhubung ke VSS. |
|
15 |
R/W# |
Aku |
Baca/Tulis Pilih atau Tulis Pin ini adalah input antarmuka MCU. Ketika berhubung dengan mikroprosesor seri 68XX, pin ini akan digunakan sebagai input pilihan Baca / Tulis (R / W #).Tarik pin ini ke ?? Tinggi untuk mode membaca dan tarik ke Low untuk mode menulis. Ketika mode antarmuka 80XX dipilih, pin ini akan menjadi input Write (WR#). Operasi menulis data dimulai ketika pin ini ditarik rendah dan CS# ditarik rendah. Ketika mode serial dipilih, pin ini harus terhubung ke VSS. |
|
6 ~ 13 |
D7~D0 |
I/O |
Bus Input/Output Data Host Pin ini adalah 8-bit bis data bidirectional untuk dihubungkan ke bus data mikroprosesor.D1 akan menjadi input data serial SDIN dan D0 akan menjadi input jam serial SCLK. Pin yang tidak digunakan harus dihubungkan ke VSS kecuali untuk D2 dalam mode serial. |
| Reservasi | |||
|
1, 30
|
NC | - |
Pin Reserved (Pin Pendukung) Pin pendukung dapat mengurangi pengaruh dari ketegangan pada pin fungsi. Pin ini harus terhubung ke tanah eksternal sebagai sirkuit perlindungan ESD. |
Rating Maksimal mutlak
| Parameter | Simbol | Min | Maksimal | Satuan |
| Tegangan pasokan untuk operasi | VDD | - 0.3 | 4 | V |
| Tegangan suplai untuk pin I/O | VDDIO | - 0.3 | 4 | V |
| Tegangan Pasokan untuk Tampilan | VDDH | - 0.3 | 15 | V |
| Suhu operasi | TOP | - 40 | 70 | .C |
| Suhu penyimpanan | TSTG | - 40 | 85 | .C |
| Waktu Hidup (100 cd/m2) | 10,000 | - | jam |
Karakteristik optik
|
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
| Cahaya | Lbr | Catatan 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (Bodas) | (x) (y) | C.I.E. 1931 | 0.260.29 | 0.300.33 | 0.340.37 | |
| C.I.E. (Merah) | (x) (y) | C.I.E. 1931 | 0.620.28 | 0.66 0.32 | 0.70 0.36 | |
| C.I.E. (hijau) | (x) (y) | C.I.E. 1931 | 0.240.60 | 0.280.64 | 0.32 0.68 | |
| C.I.E. (biru) | (x) (y) | C.I.E. 1931 | 0.100.16 | 0.140.20 | 0.180.24 | |
| Kontras Kamar Gelap | CR | - | > 10,000:1 | - | ||
|
Sudut pandang |
-
|
Bebas |
-
|
tingkat |

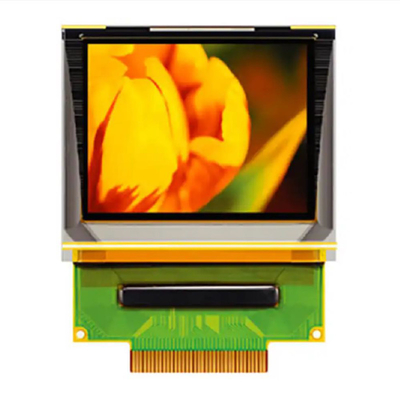

1.45 Inch AMOLED 160x128 Titik 30 Pin Gambar Produk
