13.3-Inch TFT LCD Display Module Dengan PCAP - 1920x1080 Pixel, 1000 Nits, Antarmuka EDP

13.3-Inch TFT LCD Display Module Dengan PCAP - 1920x1080 Pixel, 1000 Nits, Antarmuka EDP
13.3-Inch TFT LCD Display Module Dengan PCAP - 1920x1080 Pixel, 1000 Nits, Antarmuka EDP 13.3-Inch TFT LCD Display Module Dengan PCAP - 1920x1080 Pixel, 1000 Nits, Antarmuka EDP 13.3-Inch TFT LCD Display Module Dengan PCAP - 1920x1080 Pixel, 1000 Nits, Antarmuka EDP

Gambar besar :  13.3-Inch TFT LCD Display Module Dengan PCAP - 1920x1080 Pixel, 1000 Nits, Antarmuka EDP

Detail produk:
Tempat asal: ShenZhen / Tiongkok
Nama merek: SAEF
Sertifikasi: ISO9001 / ISO14000
Nomor model: SFTO1330XC-7119A3CT
Dokumen: SFTO1330XC-7119A3CT Specifi...on.pdf
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 3 buah
Harga: The lowest market price guaranteed
Kemasan rincian: Paket Ekspor Standar
Waktu pengiriman: 1-5 minggu
Syarat-syarat pembayaran: L/C, T/T, Western Union, PayPal
Menyediakan kemampuan: 3000K pcs per bulan

13.3-Inch TFT LCD Display Module Dengan PCAP - 1920x1080 Pixel, 1000 Nits, Antarmuka EDP

Deskripsi
Kata kunci: 13.3 inci TFT LCD dengan CTP Resolusi: 1920*1080 piksel
Antarmuka LCD: EDP Luminansi Permukaan: 1000 cd/m2
Layar sentuh: CTP Antarmuka CTP: USB
Daerah Aktif: 293.76 x 165.24mm Suhu Operasi: -10 ℃ hingga +60 ℃
suhu penyimpanan: -20 ℃ hingga +60 ℃ Tipe tampilan: Sudut pandang penuh IPS
Tampilkan Warna: 16,7 M Seumur Hidup LED: 30.000 Jam
sertifikat: ISO9001:2015 / ISO1400:2015 Kepatuhan: REACH & Sesuai RoHS
Menyoroti:

Modul Layar LCD TFT PCAP 1000nits

,

Modul Layar LCD TFT PCAP 1920x1080


Tentang item ini SFTO1330XC-7119A3CT



Tingkatkan pengalaman visual Anda dengan TFT LCD Display Module 13,3 inci yang menampilkan layar sentuh PCAP (Projected Capacitive).Layar berkinerja tinggi ini menggabungkan visual yang menakjubkan dengan kemampuan responsif sentuhan, membuatnya ideal untuk berbagai aplikasi.



Fitur Utama:

  • Resolusi Tinggi: Nikmati visual yang tajam dan jelas dengan resolusi 1920x1080 piksel, memberikan kualitas gambar yang luar biasa untuk aplikasi apa pun, baik untuk penggunaan industri, perangkat medis,atau kios interaktif.

  • Kecerahan yang cemerlang: Dengan tingkat kecerahan 1000 nits, layar ini memastikan visibilitas yang sangat baik bahkan di lingkungan yang terang, membuatnya cocok untuk aplikasi dalam ruangan dan luar ruangan.

  • Teknologi layar sentuh PCAP: Teknologi sentuh kapasitif yang diproyeksikan (PCAP) menawarkan pengalaman sentuh yang mulus dan responsif, mendukung fungsi multi-sentuh untuk peningkatan interaksi pengguna.

  • Interface EDP: Dilengkapi dengan antarmuka DisplayPort tertanam (EDP), modul tampilan ini memfasilitasi integrasi yang mudah dengan berbagai sistem, memastikan transfer data yang cepat dan efisien.



Aplikasi:

Modul TFT LCD Display 13,3 inci sangat cocok untuk berbagai kegunaan, termasuk:

  • Panel kontrol industri dan otomatisasi
  • Peralatan medis dan tampilan diagnostik
  • Sistem Point of Sale (POS)
  • Elektronik konsumen
  • Tampilan interaktif dan signage digital



Mengapa Memilih Modul Tampilan Ini?

Dirancang untuk kinerja dan keandalan, 13.3-Inch TFT LCD Display Module dengan PCAP Touchscreen adalah solusi untuk pengalaman visual berkualitas tinggi.Kecerahan yang sangat baik, dan kemampuan sentuhan yang ramah pengguna, layar ini dibangun untuk memenuhi tuntutan aplikasi modern.



Upgrade proyek Anda hari ini dengan 13.3-Inch TFT LCD Display Module dan menikmati visual yang menakjubkan dan interaksi mulus yang akan mengesankan pengguna Anda!





Spesifikasi Produk



Karakteristik

Ukuran 13.3 inci
Resolusi 1920 (horisontal) x 1080 (vertikal)
Antarmuka eDP1.2/2.7Gbps/2 jalur
Jenis koneksi 20455-030E-76 (I-PEX)
kedalaman warna 16.7M
Jenis teknologi A-si
Tampilan Spek. Pitch piksel (mm) 0.153 x 0.153
Konfigurasi Pixel Strip vertikal RGB
Mode Tampilan Biasanya hitam.
TP Driver IC NC
Pengolahan Permukaan LCD Lapisan anti silau: ((3H)
Arah Melihat U/D/L/R:85/85/85/85
Rasio Kontras 1000:1
Berbagai warna 72%
Luminansi ((cd/m2) 1000 ((TYP.)
Konsumsi Daya

LCD:1.8 (W) (Max) (White)
BL:lihat rincian di bawah ini

Nomor LED 50 LEDS
Berat (g) -

Mesin

Kontur (W x H x D) (mm) 3070,55 x 185,62 x 7,25 mm
TP Lensa area pandang ((mm)

294.36x165.84

LCM (W x H x D) (mm) 305.19 x 177.69 x 5.25 mm
LCD Area Aktif ((mm) 293.76 x 165.24
Dengan / Tanpa TSP Dengan TSP




Gambar eksternal


13.3-Inch TFT LCD Display Module Dengan PCAP - 1920x1080 Pixel, 1000 Nits, Antarmuka EDP 0



Definisi Pin Antarmuka



Terminal

Simbol

Fungsi

1

NC

Tidak ada koneksi.

2

H-GND

Tanah

3

LAN1 N

Link sinyal pelengkap _Lane1

4

LAN1 P

True Signal Link _Lane1

5

H-GND

Tanah

6

LAN0_N

Link sinyal pelengkap _Lane0

7

LAN0_P

Benar Sinyal Link _Lane0

8

H-GND



9

AUXP

Hubungan Sinyal Benar _Saluran Bantuan

10

AUXN



11

H-GND

Tanah

12

LCD_VCC

Sumber Daya, 3.3V (biasanya)

13

LCD_VCC



Sumber Daya, 3.3V (biasanya)

14

BIST

Panel uji diri memungkinkan

15

H_GND

Tanah

16

H_GND

Tanah

17

HPD

HPD (Hot Plug Detect) Pin sinyal

18

BL_GND

Land High Speed

19

BL_GND

Land High Speed

20

BL_GND

Land High Speed

21

BL_GND

Land High Speed

22

BL EN

Lampu latar di / di luar Pin kontrol

23

BL PWM

Lampu belakang PWM Dimming

24

NC

Tidak ada koneksi.

25

NC

Tidak ada koneksi.

26

BL PWR

Kekuatan lampu latar

27

BL PWR

Kekuatan lampu latar

28

BL PWR

Kekuatan lampu latar

29

BL PWR

Kekuatan lampu latar

30

NC

Tidak ada koneksi.




Spesifikasi Listrik


Parameter

Min.

Seperti itu.

Max. Apa yang terjadi?

Satuan

Pengamatan

Cahaya permukaan

  800 1000   cd/m2

Tegangan Pasokan Daya

VDD

3.0

3.3



V

Catatan 1

Tegangan Ripple Input yang Diizinkan

VRF

-

-

100

mV

Pada VDD = 3,3V

Arus Pasokan Listrik

IDD

-



-

mA

Catatan 1

Tegangan input diferensial

VID



-

1320

mV



Konsumsi Daya



0.9



W

Catatan 1



-

4

-

W

Catatan 2



-

4.9

-

W







Karakteristik optik



Posisi Simbol Kondisi Spesifikasi Satuan
      Min. Seperti itu. Max. Apa yang terjadi?
Rasio Kontras CR

O=0deg

700 1000
Luminance putih YLI   800 1000   cd/m2
Waktu Tanggapan TR+TF     30 35 ms

Kromatisitas

Merah XR     (0.642)
    YR     (0,333)
  Hijau Xg     (0.301)
    Ya.     (0.621)
  Biru XB     (0.153)
    YB     (0,055)
  Putih Xw     (0.313)
    Yw.     (0.329)

Sudut pandang

Hor. 11 ((3 jam)

Pusat CR≥10

80 85

Dega

    12 ((9 jam)   80 85
  Ver. θ2 ((12 jam)   80 85
    θ1 ((6 jam)   80 85
Rasio NTSC   %   65 72   %

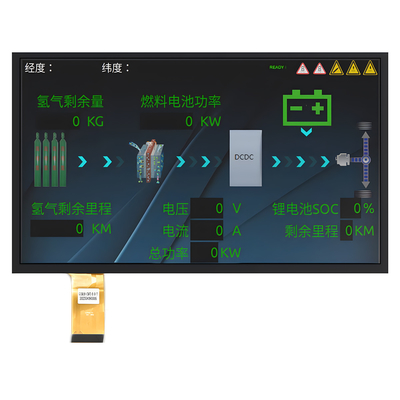

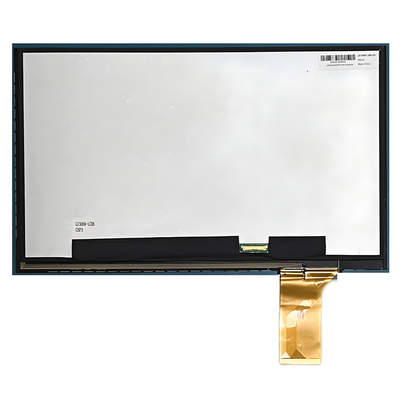

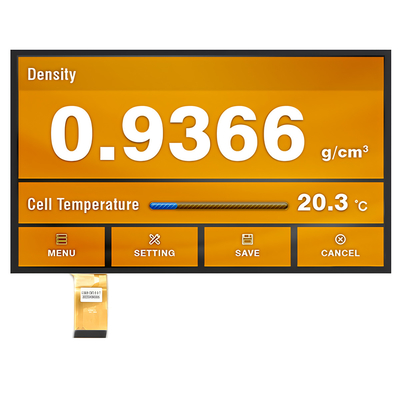

Gambar produk
13.3-Inch TFT LCD Display Module Dengan PCAP - 1920x1080 Pixel, 1000 Nits, Antarmuka EDP 1
13.3-Inch TFT LCD Display Module Dengan PCAP - 1920x1080 Pixel, 1000 Nits, Antarmuka EDP 213.3-Inch TFT LCD Display Module Dengan PCAP - 1920x1080 Pixel, 1000 Nits, Antarmuka EDP 3
