Detail produk:
|
| Produk: | Layar TFT melingkar 3,6 inci | Resolusi: | 544 (RGB) x 506 Titik |
|---|---|---|---|
| Luminansi Permukaan: | 1000 cd/m2 (nits) | Layar sentuh: | Layar sentuh kapasitif (CTP) |
| Melihat arah: | Sudut pandang penuh IPS | IC pengemudi: | ST72566 |
| Nomor PIN: | 40 PIN | Hubungan: | ZIF |
| antarmuka: | RGB 24 bit | Seumur Hidup LED: | 40.000 jam |
| Atas:: | -30°C hingga +85°C | Dimensi Garis Besar: | 107,13 (L) × 107,13 (T) × 9,76 (T) mm |
| Daerah Aktif: | 89,76 (L) x 83,49 (T) mm | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar LCD Bulat Cerah Tinggi,3.6 inci Layar LCD Bulat,544x506 Layar LCD melingkar |
||
Automotive Grade 3.6-inci Lingkaran TFT LCD Display Module Deskripsi
Layar LCD IPS melingkar, sebagai teknologi tampilan yang muncul, secara bertahap menarik perhatian pengguna karena keunggulan unik dan skenario aplikasi yang luas.Desain sudut bulat membuat tepi layar lebih halus dan efek visual lebih nyamanPada saat yang sama, desain ini juga membuat layar lebih ergonomis dan nyaman untuk digunakan.dan juga meningkatkan pengalaman visual penggunaKeuntungan layar LCD IPS melingkar adalah konsumsi energi yang rendah, yang berarti ia menghasilkan lebih sedikit panas selama operasi dan tidak memerlukan heat sinks besar,Dengan demikian mengurangi limbah energi dan polusi lingkungan.
TS8036WV001-T adalah modul TFT 3,6 inci dengan teknologi IPS resolusi 544x506. LCD TFT bulat ini dilengkapi dengan IC ST72566 dan mendukung antarmuka RGB 24 bit.Dilengkapi dengan layar sentuh PCAP 5 titik yang mendukung antarmuka I2CFungsi multi-touch dan kinerja visual yang sangat baik membuatnya menjadi pilihan yang ideal untuk aplikasi yang menuntut.
- Tegangan Masuk Rendah: VDD: 2,7~3,6V;
- Tampilan Warna TFT LCD: 16,7M warna
-Interface CPU: -RGB 24BIT
- Sirkuit pasokan listrik internal.
|
Artikel Informasi Umum
|
Spesifikasi | Satuan |
| Panel utama | ||
| Area tampilan ((AA) | 89.76 ((H) * 83.49 ((V) (3.6 inci) | mm |
| Elemen driver | a-Si TFT matriks aktif | - |
| Tampilkan warna | 16.7M | warna |
| Jumlah piksel | 544 ((RGB) * 506 | titik |
| Pengaturan piksel | Garis vertikal RGB | - |
| Pitch piksel | 0.165 ((H) * 0.165 ((V) | mm |
| Sudut pandang | Semua | jam |
| Drive IC | ST72566 | - |
| Pengaturan Pixel Warna | Garis vertikal RGB | |
| Mode Tampilan | Transmissive/ Biasanya Hitam | - |
| Suhu operasi | -30+85 | °C |
| Suhu penyimpanan | -30+85 | °C |
Informasi Mekanis
|
Artikel
|
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
Catatan | |
| Ukuran modul | Horizontal (H) | - | 107.13 | - | mm | - 0.1 |
| Vertikal ((V) | - | 107.13 | - | mm | - 0.1 | |
| kedalaman ((D) | - | 9.76 | - | mm | ± 0.4 | |
| Berat badan | - | TBD | - | g | - | |

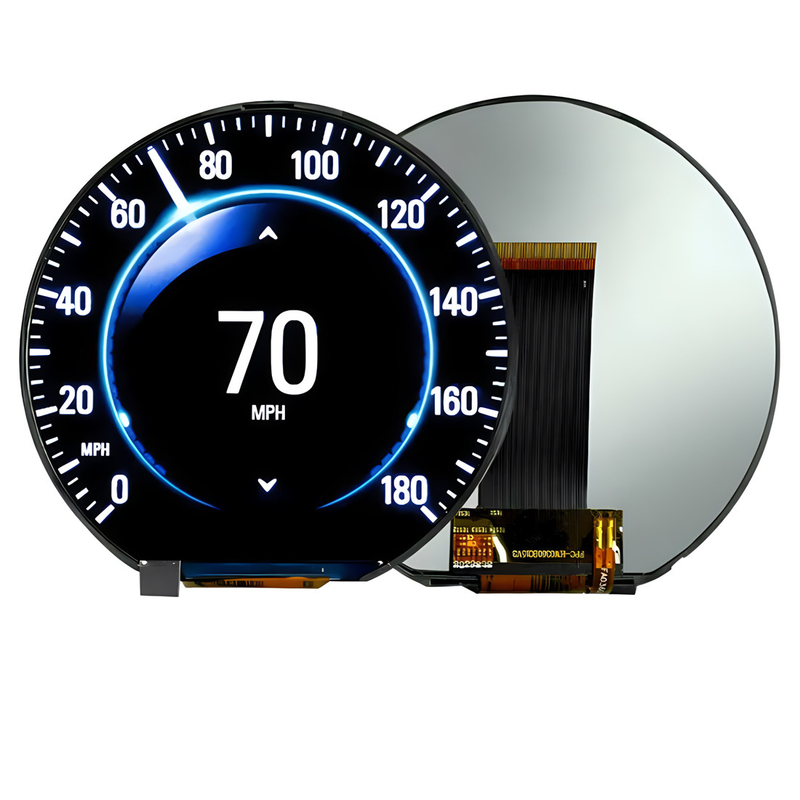

Automotive Grade 3.6-inci Lingkaran TFT LCD Display Module Gambar
Deskripsi PIN
|
Nomor PIN. |
SYMBOL |
Tingkat | Deskripsi |
| 1 | LEDK | L | Lampu latar belakang... |
| 2 | LEDA | H | Lampu latar + |
| 3 | GND | H | ground power |
| 4 | VCC | H | sumber daya ((2.7-3.6V) |
| 5-12 | R0-R7 | H/L | Bus data merah |
| 13-20 | G0-G7 | H/L | Bus data hijau |
| 21-28 | B0-B7 | H/L | Bus data biru |
| 29 | GND | L | ground power |
| 30 | DCLK | H/L | Pin sinyal jam piksel |
|
31 |
DISP | H/L | Terhubung ke VDD dalam mode operasi normal. Terhubung ke GND, IC berada dalam mode siaga. |
| 32 | HSYNC | H/L | Sinkronisasi horizontal. |
| 33 | VSYNC | H/L | Sync vertikal. |
| 34 | DE | H/L | Sinyal aktif data |
|
35 |
AUTODL |
H/L |
Pin kontrol fungsi OPT |
| 36 | CS | H/L | Chip pilih pin input |
| 37 | SCL | H/L | Masukan jam serial. |
| 38 | SDA | H/L | Pin input data serial |
| 39 | NTC1 | / | Hubungkan termistor |
| 40 | NTC2 | / | Hubungkan termistor |
Rating maksimum mutlak
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
|
| Min | Max. Apa yang terjadi? | |||
| Tegangan suplai untuk sirkuit logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan suplai untuk sirkuit analog | VCI | - 0.3 | 4.6 | V |
Karakteristik Listrik DC
|
Artikel
|
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min | Jenis | Max. Apa yang terjadi? | ||||
| Sumber Daya | VCC | 2.7 | 2.8 | 3.3 | V | |
| Mode normal Konsumsi saat ini | Icc | - | - | 55 | mA | VCC = 3,3V |
| Gerbang TFT ON Voltage | VGH | 11.5 | 12 | 16 | V | |
| TFT Gate OFF Voltage | VGL | -8 | - 12 | - 12 | V | |
Fitur Unit Lampu Belakang
|
Artikel
|
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min | Jenis | Maksimal. | ||||
| Tegangan pasokan ke depan | Vf | 13.5 | - | 16 | V | |
| Pasokan masa depan Saat ini | Jika | - | 180 | - | mA | |
| Luminans LCM | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| Keseragaman | / | 80 | % | - | ||

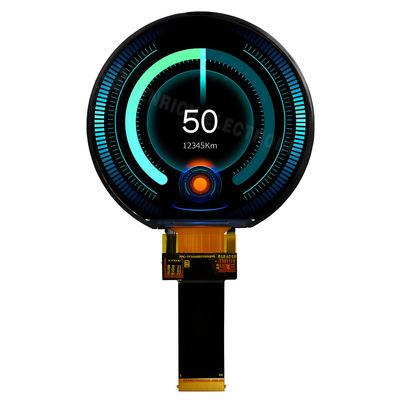

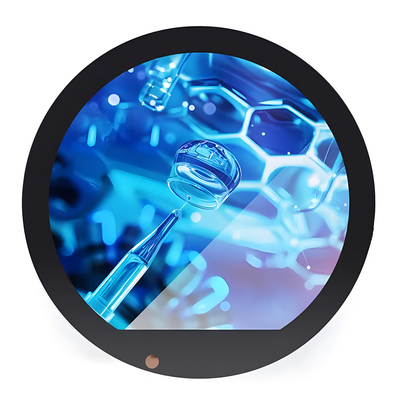

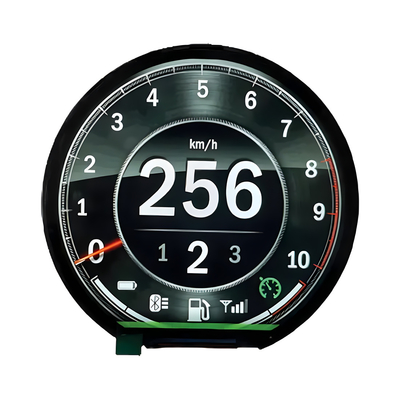

Mobil Kelas 3.6-inci Lingkaran TFT LCD Display ModulGambar produk
Fasilitas Pabrik dan Sertifikat
