Detail produk:
|
| Produk: | 2.8 inci Layar TFT Bulat | Resolusi: | 480 (RGB) x 480 Titik |
|---|---|---|---|
| Layar sentuh: | Layar sentuh kapasitif (CTP) | Melihat arah: | Sudut pandang penuh IPS |
| IC pengemudi: | SC7701S | Nomor PIN: | 30 pin |
| Hubungan: | ZIF | Luminansi Permukaan: | 250 cd/m2 (nit) |
| antarmuka: | RGB 18 bit | Seumur Hidup LED: | 40.000 jam |
| Atas:: | -20°C hingga +70°C | Dimensi Garis Besar: | 86,7 (L) × 86,7 (T) × 4,19 (T) mm |
| Aktif: | 70.13 ((W) x70.13 ((H) mm | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 2.8 Inci Lingkaran LCD Display,480x480 Titik Lingkaran LCD Display,8bit RGB Interface Layar LCD Bulat |
||
2.8 inci 480x480 Round TFT LCD Display Module Deskripsi
| Artikel Informasi Umum | Spesifikasi | Satuan |
| Panel utama | ||
| Area tampilan ((AA) | 70.128 ((H) *70.128 ((V) (2.8 inci)) | mm |
| Elemen driver | a-Si TFT matriks aktif | - |
| Tampilkan warna | 16.7M | warna |
| Jumlah piksel | 480 ((RGB) * 480 | titik |
| Pengaturan piksel | Garis vertikal RGB | - |
| Pitch piksel | 0.180 ((H) *0.180 ((V) | mm |
| Sudut pandang | Semua | jam |
| Drive IC | ST7701S | - |
| Pengaturan Pixel Warna | Garis vertikal RGB | |
| Mode Tampilan | Transmissive/ Biasanya Hitam | - |
| Suhu operasi | -20+70 | °C |
| Suhu penyimpanan | -30+80 | °C |
Informasi Mekanis
| Artikel | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Catatan | |
| Ukuran modul | Horizontal (H) | - | 86.7 | - | mm | - 0.1 |
| Vertikal ((V) | - | 86.7 | - | mm | - 0.1 | |
| kedalaman ((D) | - | 4.19 | - | mm | ± 0.3 | |
| Berat badan | - | TBD | - | g | - | |
2.8 inci 480x480 Round TFT LCD Display Module Gambar
Deskripsi PIN
| Pin NO. | Simbol | Tingkat | Fungsi |
| 1 | LEDA | H | Lampu latar + |
| 2 | LEDK1 | L | Lampu latar belakang... |
| 3 | LEDK2 | L | Lampu latar belakang... |
| 4 | LEDK3 | L | Lampu latar belakang... |
| 5 | LEDK4 | L | Lampu latar belakang... |
| 6 | VDD 2,8V | H | Sumber daya listrik ((2.5-3.3V) |
| 7 | IOVCC1.8V | H | Sumber daya listrik ((1.65-3.3V) |
| 8 | LCM RST | H/L | LCM Hardware reset pin |
| 9 | TE | H/L | Kekuatan efek merobek |
| 10 | PWM | H/L | Lampu latar pada / mati kontrol pin. |
| 11 | GND | L | Tanah |
| 12 | D0P | H/L | HSSI_D0+ adalah garis sinyal data diferensial. |
| 13 | D0N | H/L | HSSI_D0- adalah garis sinyal data diferensial. |
| 14 | GND | L | Tanah |
| 15 | D1P | H/L | HSSI_D1+ adalah garis sinyal data diferensial. |
| 16 | D1N | H/L | HSSI_D1- adalah garis sinyal data diferensial. |
| 17 | GND | L | Tanah |
| 18 | CP | H/L | HSSI_CLK+ adalah garis sinyal data diferensial. |
| 19 | CN | H/L | HSSI_CLK- adalah garis sinyal data diferensial. |
| 20 | GND | L | Tanah |
| 21 | NC | NC | |
| 22 | GND | L | Tanah |
| 23 | NC | NC | |
| 24 | GND | L | Tanah |
| 25 | TP-INT | H/L | Pin pemutus |
| 26 | TP-SDA | H/L | Pin input data serial |
| 27 | TP-SCL | H/L | Masukan jam berurutan |
| 28 | TP-REST | H/L | TP Hardware reset pin |
| 29 | TP-VCC | H/L | Sumber daya 2.8V |
| 30 | GND | L | Tanah |
Rating maksimum mutlak
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
|
| Min | Max. Apa yang terjadi? | |||
| Tegangan suplai untuk sirkuit logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan suplai untuk sirkuit analog | VCI | - 0.3 | 4.6 | V |
Karakteristik Listrik DC
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min | Jenis | Max. Apa yang terjadi? | ||||
| Sumber Daya | VCC | 2.7 | 2.8 | 3.3 | V | |
| Mode normal Konsumsi saat ini | Icc | - | - | 55 | mA | VCC = 2,8V |
| Gerbang TFT ON Voltage | VGH | 11.5 | 12 | 16 | V | |
| TFT Gate OFF Voltage | VGL | -8 | - 12 | - 12 | V | |
Fitur Unit Lampu Belakang
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min | Jenis | Max. Apa yang terjadi? | ||||
| Tegangan pasokan ke depan | Vf | 2.7 | - | 3.3 | V | |
| Pasokan masa depan Saat ini | Jika | - | 80 | - | mA | |
| Luminans LCM | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| Keseragaman | / | 80 | % | - | ||

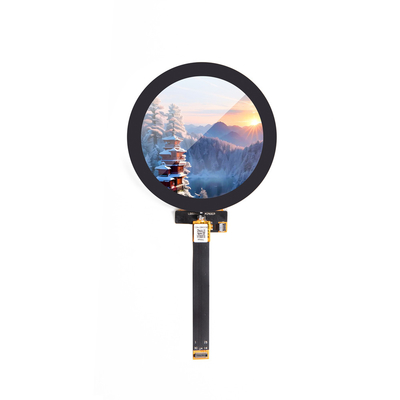

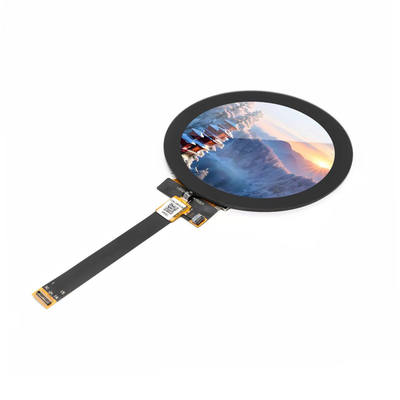

2.8 inci 480x480 Round TFT LCD Display Module Gambar Produk
