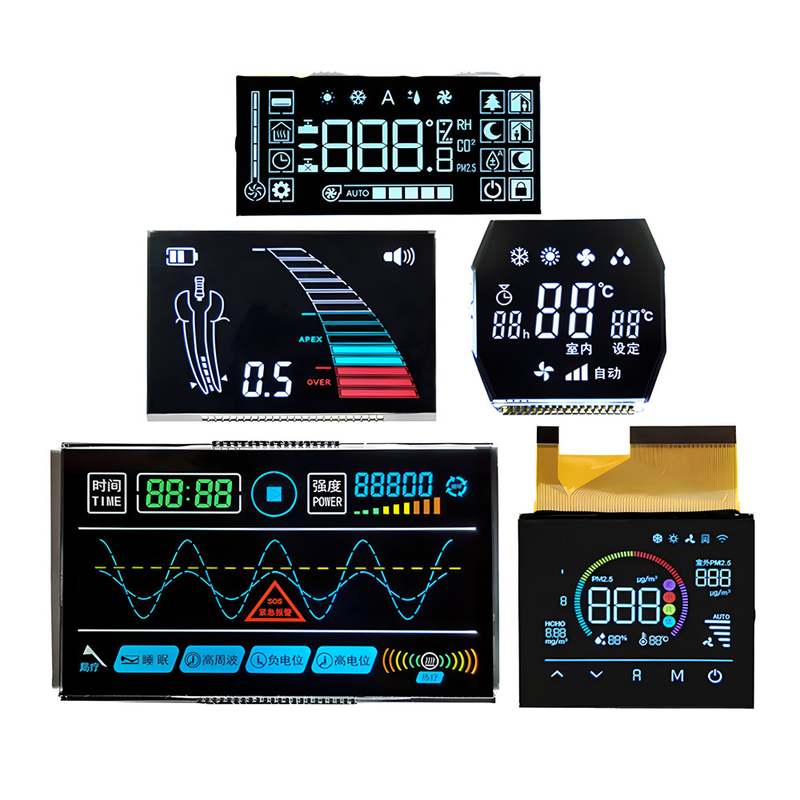

Detail produk:
|
| Produk: | Panel LCD TN HTN yang disesuaikan | Mode Tampilan: | Positif, Transflektif/Reflektif |
|---|---|---|---|
| Kondisi Mengemudi: | Mengemudi Banyak Hal | Tegangan operasi: | 3.0 V |
| Optik: | Semua Sudut Pandangan | Tipe tampilan: | TN HTN |
| Ukuran: | 2,4 inci atau Buatan Khusus | Lampu latar belakang: | Putih / Kuning / Biru / Kuning |
| Suhu Operasi: | -30°C hingga +80°C | suhu penyimpanan: | -35°C hingga +85°C |
| Hubungan: | sambungan pin logam | Kepatuhan: | REACH & Sesuai RoHS |
| Jaminan: | Satu Tahun | Waktu merespon: | 0,1 mdtk |
| Menyoroti: | Listrik meter LCD Tampilan layar,TN HTN LCD Display Screen,layar tampilan LCD yang disesuaikan |
||
Fitur
1 Mode Tampilan:TN/TRANSMISSIVE POSITIVE
2 Kondisi mengemudi: 1/4Duty, 1/3Bias,5.0V
3 Arah pandang:6Jam 9:00
4 Suhu operasi: 30°C sampai 80°C
5 Suhu penyimpanan: -40°C sampai 90°C
6 Konektor:PIN
Rating maksimum mutlak
| Tidak, tidak. | Artikel | Peringkat | Satuan | Ketentuan |
| 1 |
Tegangan maksimum AC yang diterapkan
|
10 | V | 1 jam |
| 2 |
Tegangan DC terbatas
|
30 | Mv | 100 jam |
| 3 |
Jangkauan suhu operasi
|
-30+80 | °C |
Tidak ada kondensasi
|
| 4 |
Rentang suhu penyimpanan
|
-40+90 | °C |
Tidak ada kondensasi
|
Karakteristik elektro-optik
| Tidak ada |
PEMBANGUNAN
|
Simbol
|
TEMP ((°C)
|
Peringkat |
Satuan
|
Catatan
|
||||
|
Min
|
Jenis
|
Maksimal
|
||||||||
| 1 |
Tegangan Operasi |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | Catatan 1 | ||
| 2 |
Waktu Tanggapan
|
Waktu Bangkit
|
Tr | 25 | 100 | ms | Catatan 2 | |||
|
Waktu Musim Gugur
|
Tf | 25 | 150 | |||||||
| 3 |
Frekuensi Operasi |
fF | 25 | 75 | Hz | |||||
| 4 |
Tingkat Kontras |
Cr | 25 | 2 | 5 | Catatan 3 | ||||
| 5 |
Arah Melihat |
6Jam 9:00 | Catatan 4 | |||||||
| 6 |
Sudut pandang Cr≥2
|
12H = 90° | θup | 25 | 5 | Tingkat | Catatan 4 | |||
| 6H f = 270° | θkebawah | 40 | ||||||||
| 3H f = 0° | θkiri | 30 | ||||||||
| 9H f = 180° | θbenar | 30 | ||||||||
| 7 |
Konsumsi Saat Ini |
Apakah | 25 | 3.0 | μA | Catatan 5 | ||||
Keuntungan dari layar LCD tersegmen:
biaya rendah
Dibandingkan dengan teknologi layar LCD lainnya, layar segmentasi menyediakan solusi yang disesuaikan dengan biaya rendah untuk aplikasi skala besar.
Kontras tinggi
Menurut desain, layar yang tersegmen menampilkan kontras dinamis antara elemen yang terlihat dan tersembunyi.
konsumsi daya rendah
Jenis tampilan ini membutuhkan daya baterai yang sangat sedikit, sehingga sangat cocok untuk perangkat bertenaga baterai.
Jenis cairan untuk panel LCD tersegmen:
TN (nematik terpusing)
Fluida tampilan segmen yang paling umum
Pemilihan biaya minimum
STN (Super Twisted Nematic)
Memberikan perspektif yang paling luas
Lebih mahal dari TN
FSTN (nematic super twisted film)
Berikan kontras yang paling jelas
Lebih mahal dari TN
Pengaturan khusus
| Aplikasi | Tampilan meter |
| Tampilkan Konten | digit+titik+pola |
| Tegangan operasi | 3.3V atau sesuai permintaan Anda |
| Metode mengemudi | sesuai permintaan Anda |
| Sudut pandang | 6H 9H 12H |
| Modus LCD | TN STN FSTN HTN VA DFSTN opsional |
| Mode Tampilan | Negatif positif reflektif transflektif transmissif |
| Modus penghubung | Pin logam / karet / lainnya |
| Backlihgtlight | Tidak ada atau dengan lampu latar putih dan biru |
| Penggerak tegangan | Tegangan Dinamis |
| Pengontrol | Tidak ada atau sesuai permintaan |
| Antarmuka | I2C atau lainnya |
| Tegangan operasi | -20~+70°C (umum), sesuai permintaan Anda |
| Tegangan penyimpanan | -30~+80°C (umum), sesuai permintaan Anda |
| OEM/ODM | Diterima |
| Desain sistem | Desain perangkat lunak dan perangkat keras sistem terkait modul LCD diterima |
| Jaminan | 12 bulan gratis, garansi dibayar waktu angkat |
| Kemasan | Kantong plastik + busa + karton |
| Ukuran karton | 41.5x36x50cm |
| Waktu lead sampel | 3-20 hari kerja |
| Sesuaikan lead time | 15-30 hari kerja |
| Waktu produksi | 7 hari untuk desain yang tersedia,Disesuaikan: 35 ~ 40 hari |
| Sertifikasi | Rohs, mencapai |
Pengemasan & Pengiriman
| Kemasan | Kantong plastik + busa + karton |
| Ukuran Kotak | 41.5cm*36.0cm*50cm atau disesuaikan, 100-300PCS/karton |
| Berat kotor | 15.0 -20KGS |
| MOQ | 50 pasang kaca ibu |
| Kemasan khusus | Dapat dinegosiasikan |
| Waktu pengiriman | Dalam 5 hari ke semua daerah dengan DHL biasanya |
