Detail produk:
|

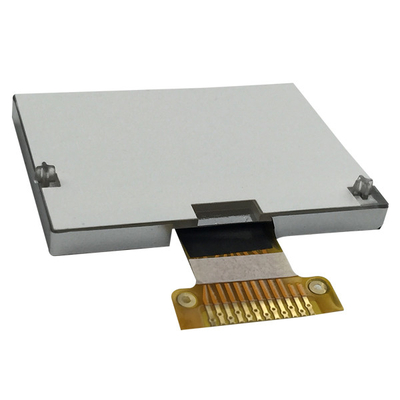

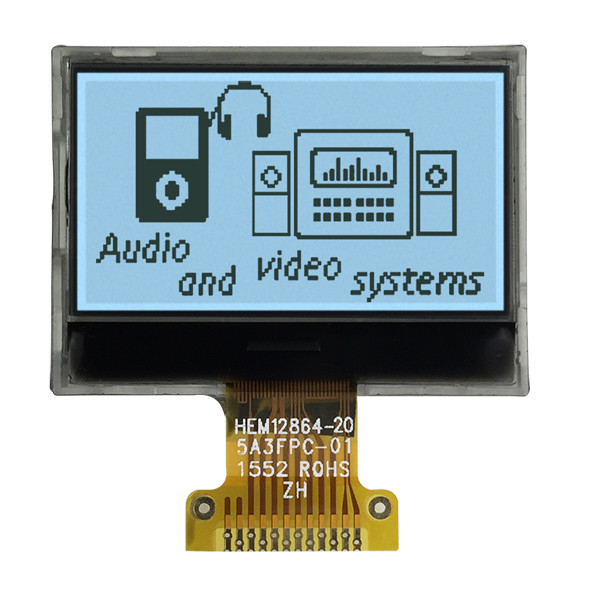

Produk: | Standar 128x64 LCM | Resolusi: | 128x64 titik |
---|---|---|---|
Lihat Arah: | jam 6 | tipe LCD: | FSTN, Positif |
Tipe Polarizer: | Transflektif | Ukuran modul: | 40.0L×28.0W×4.5(maks)T |
area pandang: | Ukuran 37,0×20,0 mm | IC pengemudi: | ST7567 |
Nomor PIN: | 28 pin | Antarmuka: | MPU Seri 6800 ATAU Seri 8080 |
Suhu Operasi: | -20°C hingga +70°C | Tegangan suplai: | 3.3V (Nilai Khas) |
SEUMUR HIDUP: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 128x64 FSTN Graphic LCD Display,Positif LCD Graphic LCD Display,12864 Tampilan LCD Grafis Titik |
Fitur
Spesifikasi Mekanis
PEMBANGUNAN | Spesifikasi | UNIT |
Ukuran modul ((L×W×H) | 40.0L × 28.0.0W×4.5 (max) H | mm |
Area Tampilan ((W×H) | 37.0 x 20.0 | mm |
Area Efektif | 128×64 | titik |
Dot Pitch ((W×H) | 0.27x0.27 | mm |
Ukuran Titik (W × H) | 0.245 x 0.245 | mm |
Menggambar
Definisi Pin
PEMBANGUNAN | SYMBOL | Tingkat | Fungsi |
1 | VDD | +3,3V | Sumber Daya Logika |
2 | C86 | H/L | H:6800 Paralel L:8080 Paralel |
3 | VSS | 0V | Power Ground |
4 | V0 | ️ |
Sambungkan kapasitor antara terminal ini dan terminal VSS |
5 | V1 | ️ | |
6 | V2 | ️ | |
7 | V3 | ️ | |
8 | V4 | ️ | |
9 | CAP2- | ️ | Sambungkan kapasitor antara terminal ini dan terminal CAP2 + |
10 | CAP2+ | ️ | Sambungkan kondensator antara terminal ini dan terminal CAP2- |
11 | CAP1- | ️ | Sambungkan kapasitor antara terminal ini dan terminal CAP1- |
12 | CAP1+ | Sambungkan kapasitor antara terminal ini dan terminal CAP1 + | |
13 | CAP3+ | ️ | Sambungkan kapasitor antara terminal ini dan terminal CAP1- |
14 | VOUT | Sambungkan kapasitor antara terminal ini dan terminal VSS atau VDD | |
15 | VSS | 0V | Power Ground |
16 ~ 23 |
D7~D0 |
H/L |
8-bit bis data bidirectional |
24 |
/RD |
H/L |
8080 Parallel:Bus data berada dalam keadaan output ketika sinyal ini adalah L . 6800 Paralle: Ini adalah terminal input jam aktif dari MPU Seri 6800. |
25 |
/ WR |
H/L |
8080 Paralel:Sinyal pada bus data terkunci di tepi sinyal /WR yang naik. 6800 Parallel:H:Read L:Write |
26 | A0 | H/L |
H: Menunjukkan bahwa D0 sampai D7 adalah data tampilan. L: Menunjukkan bahwa D0 sampai D7 adalah data kontrol. |
27 | /RES | H/L | Operasi reset dilakukan oleh tingkat sinyal /RES |
28 | CS1 | L | Chip memilih sinyal |
Tampilan Data RAM (DDRAM)
Display Data RAM menyimpan data piksel untuk LCD. Ini adalah 64 baris dengan 128 kolom array yang dapat dihubungi. Setiap piksel dapat dipilih ketika halaman dan kolom alamat ditentukan.baris dibagi menjadi 8 halaman (Halaman 0~Halaman 7) dari 8 baris. Data ditulis ke 8 baris dari setiap Data tampilan dari D0 ke D7 dari mikroprosesorKontroler LCD dan antarmuka MPU beroperasisecara independen, data dapat ditulis ke RAM pada saat yang sama ketika data ditampilkantanpa berkedip di LCD.
Sirkuit alamat halaman
Sirkuit ini adalah untuk menyediakan Alamat Halaman untuk menampilkan RAM Data.alamat halaman harus ditetapkan sebelum mengakses konten DDRAM.Alamat halaman 8 adalah area RAM khusus untuk ikon dan menampilkan data D0 hanya valid.
Lingkaran alamat kolom
Kolom Alamat Circuit memiliki 8-bit preset counter yang menyediakan Kolom Alamat keDisplay Data RAM (DDRAM). Alamat kolom DDRAM ditentukan oleh perintah ¢Set Column Address ¢. Alamat kolom yang ditentukan ditingkatkan (+1) dengan setiap akses membaca / menulis data tampilan.Hal ini memungkinkan data tampilan MPU untuk diakses secara terus menerus. Control flag MY dapat membalikkan urutan output dari COM pads. dan bendera MX memungkinkan untuk membalikkan hubungan antara alamat kolom dan output SEG.data tampilan ke DDRAM setelah mengubah pengaturan flag MX.Silakan lihat lembar data ST7565.
