Detail produk:
|
Produk: | Layar OLED 3,12". | Resolusi: | Resolusi titik 256x64 |
---|---|---|---|
Mode Tampilan: | Matriks Pasif | antarmuka: | 4 kabel SPI Interface |
Optik: | Semua Sudut Pandangan | Garis Besar Redup.: | 100,5(P) x 33,5(L) x 6,3(T) mm |
Daerah Aktif: | 76,78(P) x 19,18(W) mm | Metode Mengemudi: | 1/64 Siklus Kerja |
Skala abu-abu: | 16 Skala abu-abu | Pengontrol: | SSD1322 |
Suhu Operasi: | -30°C hingga +85°C (Dapat disesuaikan) | suhu penyimpanan: | -40°C hingga +90°C |
Warna huruf: | Putih Biru Kuning Hijau | Tegangan suplai: | 3V |
Nomor PIN: | 7 pin header, 16 pin opsional | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Font Hijau Layar Grafis OLED,SPI Interface Graphic OLED,256x64 Graphic OLED Display |
** Data Sheet Unduh **
SFOM312YZ7-25664WBYG-01 Spesifikasi.pdf
Graphic OLED Display 3,12 inci SPI Interface Pambuka Produk
Ulasan Produk Cepat
Deskripsi
PeraturanSFOM312YZ7-25664WBYG-01Model ini adalah COF Graphic OLED, dengan ukuran diagonal 3,12 inci dan resolusi 256x64 titik.Modul OLED ini dibangun dengan SSD1322 IC dan mendukung 8-bit 6800/8080 dan 3/4-line SPI antarmukaIni memiliki dimensi kontur 100.5 × 33.5.0 mm, dengan ukuran area aktif 76,78 × 19,18 mm. Ini juga mendukung skala abu-abu 4-bit, dengan tegangan pasokan logika 3V. arus layar pada 50% papan cek adalah 150mA @ 3.0V VDD (nilai khas),dengan tugas mengemudi 1/64.
Modul ini memiliki PCB built-in, memungkinkan pelanggan untuk menggunakan koneksi kawat tanpa perlu pengembangan PCB tambahan untuk aplikasi mereka.sirkuit VCC terintegrasi pada PCB menyederhanakan penggunaan pelangganPapan PCB ini, dilengkapi dengan empat lubang pemasangan, menyediakan metode yang mudah bagi pelanggan untuk mengamankan modul dalam aplikasi mereka.Peralatan medis, kontrol industri, dll.
Fitur Produk
Produk: | 3.12 "Tampilan OLED |
Resolusi: | Resolusi titik 256x64 |
Mode Tampilan: | Matriks pasif |
Optik: | Semua Sudut Pandangan |
Antarmuka: | 4 Kawat SPI Interface |
Outline Dim.: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) Mm |
Area Aktif: | 76.78 ((L) X 19.18 ((W) Mm |
Metode mengemudi: | 1/64 Siklus Tugas |
Kontroler: | SSD1322 |
GreyScale: | 16 Warna abu-abu |
Suhu operasi: | -30°C sampai +85°C (Diperbaiki) |
Temp penyimpanan: | -40°C sampai +90°C |
Tegangan suplai: | 3V |
Warna font: | Putih Biru Kuning hijau |
Nomor Pin: | 7 Pin Header, 16 Pin Opsional |
Kepatuhan: | Sesuai dengan REACH & RoHS |

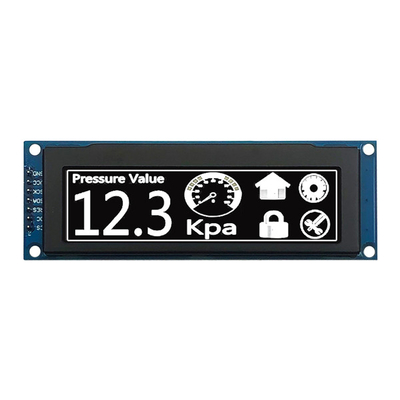

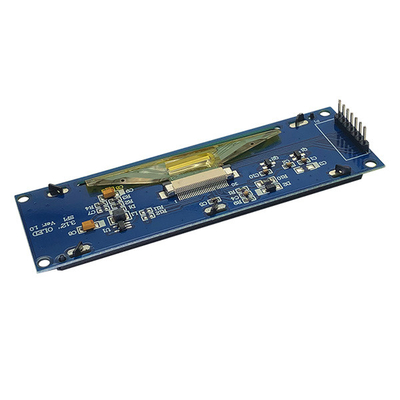

Graphic OLED Display 3,12 inci SPI Interface Gambar Produk
Spesifikasi Mekanis
Artikel | Spesifikasi | Satuan |
Gambar garis besar | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
Area Tampilan | 78.78 ((W) x21.18 ((H) | mm |
Daerah Aktif | 76.78 ((W) x19.18 ((H) | mm |
Rangka | 256 titik x 64 titik | ... |
Pixel Pitch | 0.30 ((W) x0.30 ((H) | mm |
Ukuran piksel | 0.28 ((W) x0.28 ((H) | mm |
Definisi Pin
Pin No. | Simbol | Fungsi |
1 |
GND |
Tanah dari Logika Sirkuit Ini adalah pin tanah. Ini juga berfungsi sebagai referensi untuk pin logika. Ini harus terhubung ke tanah eksternal. |
2 |
VCC |
Sumber daya untuk sirkuit modul tampilan Ini adalah pin catu daya tegangan, terhubung ke sumber eksternal. 3-5V |
3 | SCK | Garis jam |
4 |
SDA |
Garis data |
5 |
RES
|
Pin ini adalah input sinyal reset. Ketika pin ditarik LOW, inisialisasi chip dijalankan. Jaga pin ini tarik HIGH selama operasi normal. |
6 |
DC |
Pin ini adalah pin kontrol Data/Command yang terhubung ke MCU. Ketika pin ditarik HIGH, data di D[1:0] akan ditafsirkan sebagai data. Ketika pin ditarik LOW, data di D[1:0] akan ditransfer ke daftar perintah. |
7 |
CS |
Pin ini adalah chip pilih input yang terhubung ke MCU. Chip diaktifkan untuk komunikasi MCU hanya ketika CS # ditarik LOW (aktif LOW |

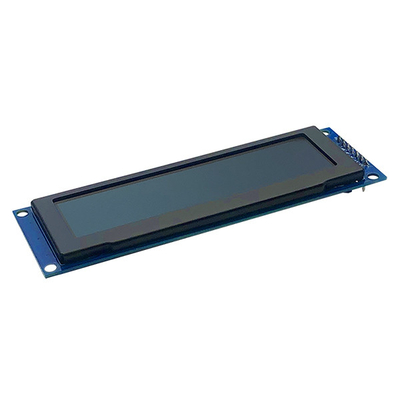

Graphic OLED Display 3,12 inci SPI Interface Gambar Produk
