| Produk: | Layar OLED 2,42"(2,4") inci | Resolusi: | 128x64 titik |
|---|---|---|---|
| Mode Tampilan: | Matriks Pasif | Optik: | Semua Sudut Pandangan |
| Garis Besar Redup.: | 71,0(P) x 43,5(L) x 6,0(T) (mm) | Daerah Aktif: | 55,01(P) x 27,5(W) (mm) |
| Lapangan Piksel: | 0,43x0,43 (mm) | Metode Mengemudi: | 1/64 Siklus Kerja |
| Suhu Operasi: | -40°C hingga +70°C | Nomor PIN: | 7 Pin header |
| antarmuka: | Antarmuka SPI | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 7 Header Pin layar OLED kuning,SPI Interface Layar OLED Kuning,2.42 inci layar OLED kuning |
||
SFOM242YZ7-12864WBYG-01 Spesifikasi.pdf
SPI OLED Graphic Display 2,42 Inch Pambuka Produk
Ulasan Produk Cepat
Deskripsi
SAEF Technology SFOMS242YZ7-12864WBYG-01 adalah modul OLED tipe grafis COB matriks titik 128x64.42 inci modul OLED memiliki built-in IC SPD0301, dan menawarkan rasio kontras tinggi 20.000: 1. Ada banyak pilihan antarmuka untuk dipilih, termasuk antarmuka SPI dan IIC (I2C).nilai tipikal adalah 2.8V. Warna pemancar yang tersedia adalah putih, kuning, biru, hijau dan merah.
SFOMS242YZ7-12864WBYG-01 modul OLED awalnya tanpa sentuhan, tetapi panel sentuh dapat disesuaikan.cash reader, perangkat genggam dan mesin pemesanan makanan mobile dll.

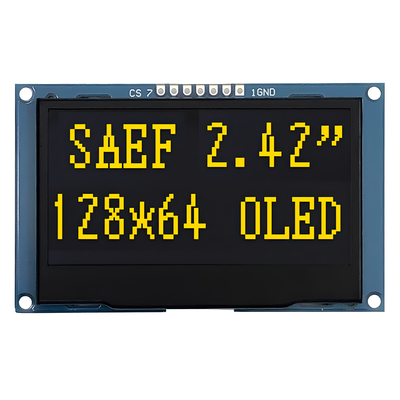

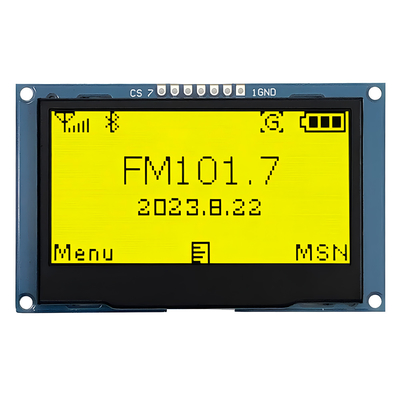

SPI OLED Graphic Display 2,42 Inch Gambar Produk
Definisi Pin Antarmuka
| PIN | SYMBOL | Deskripsi |
| 1 | GND | Tanah dari Logika Sirkuit |
| 2 | VDD | Sumber Daya Logika |
| 3 | SCK | Masukan jam serial. |
| 4 | SDA | Masukan data serial. |
| 5 | RST | Pin ini adalah input sinyal reset. Ketika pin rendah, inisialisasi chip dijalankan. Jauhkan pin tarik ini tinggi selama operasi normal. |
|
6 |
DC |
Pin ini adalah Data / Command control pin. Ketika pin ditarik tinggi dan mode antarmuka serial dipilih, data di SDIN Ketika ditarik rendah, data di SDIN akan ditransfer ke register perintah. |
| 7 | CS | Chip Select. Chip dipilih ketika CS0 = L . |
Rating Maksimal mutlak
|
Parameter |
Simbol | Min | Maksimal | Satuan |
Catatan |
| Tegangan Supply untuk Logika | VDD | - 0.3 | 4 | V | 1, 2 |
| Tegangan Pasokan untuk Tampilan | VCC | 8 | 17 | V | 1, 2 |
| Suhu operasi | TOP | - 40 | 70 | .C | |
| Suhu penyimpanan | TSTG | - 40 | 85 | .C | 3 |
| Waktu Hidup (220 cd/m2) | 13,000 | - | jam | 4 ((1) | |
| Waktu Hidup (200 cd/m2) | 15,000 | - | jam | 4 ((2) | |
|
Waktu Hidup (180 cd/m2) |
16,000 | - | jam |
4 ((3) |
Karakteristik DC
|
|
Simbol | Ketentuan | Min | Jenis | Maksimal |
Satuan |
| Tegangan Supply untuk Logika | VDD | 1.65 | 2.8 | 3.3 | V | |
| Tegangan Pasokan untuk Tampilan | VCC | 11.5 | 12 | 12.5 | V | |
| Masukan Tingkat Tinggi | HIV | 0.8×VDD | - | - | V | |
| Input tingkat rendah | VIL | - | - | 0.2×VDD | V | |
| Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
VDD Pasokan arus VDD = 2,8V, VCC = 12, IREF = 10uA, Tidak Panel yang dipasang, Tampilan ON, semua ON, |
IDD |
Kontras = FFh |
- |
90 |
110 |
μA |
|
VCC Supply Current (Arus Pasokan VCC) VDD = 2,8V, VCC = 12, IREF = 10uA, Tidak ada panel disertakan, Tampilan ON, Semua ON |
ICC |
- |
450 |
580 |
μA |
|
|
Output Segmen Saat ini, VDD = 2,8V, VCC = 12V, IREF = 10 uA, Tampilan ON. |
AkuSEG |
Kontras = FFh | 280 | 310 | 340 |
μA |
| Kontras = AFh | - | 215 | - | |||
| Kontras = 7Fh | - | 155 | - | |||
| Kontras = 3Fh | - | 78 | - | |||
| Kontras = 0Fh | 20 | - | ||||
|
Modus Tidur Saat ini untuk VDD |
IDD, tidur |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Tampilan OFF, Tidak panel yang terpasang |
- |
- |
10 |
μA |
|
Modus Tidur Saat ini untuk VCC |
ICC, tidur. |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Tampilan OFF, Tidak panel yang terpasang |
- |
- |
10 |
μA |
Spesifikasi Listrik
|
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan | ||
| Konsumsi arus modus normal | Semua piksel di | - | 17 | 25 | mA | |||
| Konsumsi arus modus siaga | Standby mode 10% piksel pada | - | 0.5 | 1.5 | mA | |||
| Konsumsi daya modus normal | Semua piksel di | - | 71.5 | 97.5 | mW | |||
| Konsumsi daya modus siaga | Standby mode 10% piksel pada | - | 6.5 | 19.5 | mW | |||
| Cahaya | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (Bodas) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Kontras Kamar Gelap | CR | - | 2000:1 | - | - | |||
|
Sudut pandang
|
- | 160 | - | - | tingkat | |||
Karakteristik Serial Interface Timing (4-wire SPI)
|
Simbol |
Deskripsi | Min | Maksimal |
Satuan |
| Sepeda | Waktu Siklus Jam | 250 | - | ns |
| TAS | Waktu pengaturan alamat | 150 | - | ns |
| A.H. | Waktu Penantian Alamat | 150 | - | ns |
| TCSS | Chip Pilih Waktu Setup | 120 | - | ns |
| TCSH | Chip Pilih Waktu Tahan | 60 | - | ns |
| TDSW | Tulis Waktu Setup Data | 50 | - | ns |
| TDHW | Tulis Waktu Data | 15 | - | ns |
| TCLKL | Jam Low Time | 100 | - | ns |
| TCLKH | Clock High Time | 100 | - | ns |
| tR | Waktu Bangkit | - | 15 | ns |
|
TF |
Waktu Musim Gugur | - | 15 |
ns |
Kondisi pengujian keandalan
|
Artikel |
Ketentuan |
Kriteria |
| Operasi suhu tinggi | 70.C, 240 jam |
Operasional fungsi bekerja. |
| Operasi suhu rendah | -40°C, 120 jam | |
| Penyimpanan Pada Suhu Tinggi | 85.C, 120 jam | |
| Penyimpanan Pada Suhu Rendah | -40C, 120 jam | |
| Operasi suhu tinggi/kelembaban | 65.C, 90% RH, 120 jam | |
|
Kejut Termal |
-40°C ~ 85°C (-40°C /30min; transit /3min; 85°C /30min; transit/3min) 1 siklus: 66min, 100 siklus |

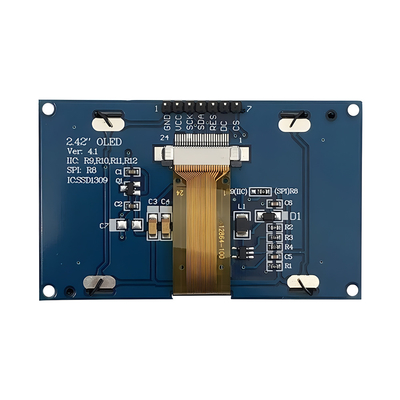

SPI OLED Graphic Display 2,42 Inch Gambar Produk
Fasilitas Pabrik dan Sertifikat
Kontak Person: Cologne Ke
