Detail produk:
|
Produk: | Modul tampilan OLED 0,96 inci | Resolusi: | Grafik 128x64 |
---|---|---|---|
IC pengemudi: | SSD1306BZ atau Setara | Garis Besar Redup.: | 26.7x19.26x1.41 (mm) |
Tampilkan Warna: | Putih& Biru opsional | Layar sentuh: | Tanpa Layar Sentuh (Opsional) |
Melihat arah: | Semua Sudut Pandangan | antarmuka: | 6800, 8080, SPI, I2C |
Hubungan: | Penyolderan/Hotbar (dapat disesuaikan) | Nomor PIN: | 30 pin (Bisa disesuaikan) |
SEUMUR HIDUP: | 50.000 jam @60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | SPI Interface OLED Display Module,Modul tampilan OLED 0,96 inci |
0.96 inci layar OLED antarmuka SPI Pambuka Produk
Ulasan Produk Cepat
Deskripsi
SF-OS096HX-12864W-01 adalah modul tampilan grafis OLED COG resolusi 128x64, ukuran diagonal 0,96 inci.Modul ini dibangun dengan SSD1306 IC; mendukung 6800, 8080, I2C dan 4-kawat antarmuka serial SPI. Tegangan suplai untuk logika adalah 3V, tegangan suplai untuk tampilan adalah 7.5V, tampilan dengan 50% arus check board adalah 6mA @ 7.5Vcc (nilai khas), tugas mengemudi 1/64.
SF-OS096HX-12864W-01 modul COG Graphic OLED 0,96 inci ini cocok untuk perangkat portabel, aplikasi rumah pintar, dll. Modul ini dapat beroperasi pada suhu dari -40 °C hingga +70 °C;suhu penyimpanan berkisar dari -40°C sampai +85°C.
Keuntungan produk
SAEF Technology adalah Pemasok Modul OLED profesional. Kami menyediakan berbagai standar passive matrix OLED (PMOLED) / OLED dot matrix display dan desain khusus Karakter modul OLED,Layar grafis OLED dan panel tampilan OLEDStruktur mekanik termasuk Chip on Board (COB), Chip on Glass (COG), dan TAB (Tape Automated Bonded).Modul SAEF OLED ditampilkan dengan semua keuntungan penting:

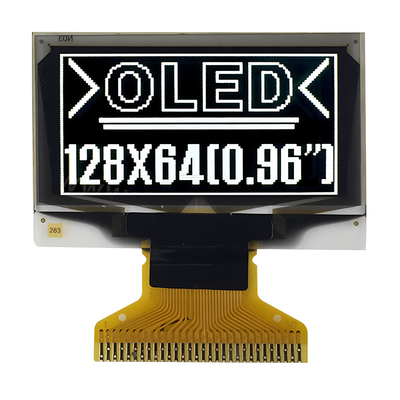

0.96 inci Thin OLED Display Gambar Produk
Definisi Pin Antarmuka
Nomor PIN. | SYMBOL | TYPE | FUNSI DESCRIPSI | |||||
1 | NC ((GND) | P | Ini harus terhubung ke tanah eksternal. | |||||
2 | C2P |
Aku |
C1P/C1N-Pin untuk kapasitor pompa muatan. C2P/C2N-Pin untuk kapasitor pompa muatan. Hubungkan satu sama lain dengan kapasitor. Mereka harus terapung ketika pompa muatan tidak digunakan. |
|||||
3 | C2N |
seperti di atas |
||||||
4 | C1P | seperti di atas | ||||||
5 | C1N | seperti di atas | ||||||
6 |
VBAT |
P |
Sumber daya untuk sirkuit pengatur pompa muatan. Ini harus terhubung ke sumber eksternal ketika pompa pengisian digunakan. |
|||||
7 | NC | NC | ||||||
8 | VSS | P | Jarum tanah, harus terhubung ke tanah eksternal. | |||||
9 | VDD | P | Pin daya untuk sirkuit logika. | |||||
10 | BS0 | Antarmuka Pilih Pin | ||||||
11 | BS1 | Antarmuka Pilih Pin | ||||||
12 | BS | Antarmuka Pilih Pin | ||||||
13 | CS# | Aku | Chip Pilih pin input. | |||||
14 | RES# | Aku | Hardware reset pin input. aktif L . | |||||
15 |
D/C# |
Aku |
Ini data / Command control pin. Ketika pin ditarik HIGH, data di D[7:0] adalah data. Pada mode I2C, pin ini bertindak sebagai SA0 untuk bagian alamat budak. Ketika 3-kabel antarmuka serial dipilih, pin ini harus terhubung ke VSS |
|||||
16 |
R/W# |
Aku |
membaca/menulis pilih pin. Jika tombol "PIN" dipilih, pin ini harus dihubungkan ke |
|||||
17 |
E# |
Aku |
membaca / menulis aktif pin. Jika tombol "PIN" dipilih, pin ini harus dihubungkan ke |
|||||
18 | D0 |
I/O |
Ini adalah 8-bit bis data bidirectional untuk dihubungkan ke mikroprosesor bus data. Ketika mode antarmuka serial dipilih, D2 harus tetap NC, D1 akan menjadi input data serial: SDIN, D0 akan menjadi input jam serial: SCLK. Ketika mode I2C dipilih, D2, D1 harus diikat bersama dan berfungsi sebagai SDA dan D0 adalah input jam serial, SCL. |
|||||
19 ~ 25 | D1~D7 |
Ini adalah 8-bit bis data bidirectional untuk dihubungkan ke mikroprosesor bus data. Ketika mode antarmuka serial dipilih, D2 harus tetap NC, D1 akan menjadi input data serial: SDIN, D0 akan menjadi input jam serial: SCLK. Ketika mode I2C dipilih, D2, D1 harus diikat bersama dan berfungsi sebagai SDA dan D0 adalah input jam serial, SCL. |
26 |
IREF |
Aku |
Referensi saat ini untuk pengaturan kecerahan. Ini adalah pin referensi arus output segmen. Sebuah resistor harus terhubung antara pin ini dan VSS.Set arus pada 12,5 uA maksimum. |
27 | VCOMH | O |
sinyal COM tingkat tegangan tidak dipilih. Kondensator harus dihubungkan antara pin ini dan VSS. |
28 |
VCC |
P |
Sumber daya untuk tegangan penggerak OLED. Kondensator harus dihubungkan antara pin ini dan VSS, ketika pompa muatan digunakan. Ini harus terhubung ke sumber eksternal ketika pompa muatan tidak digunakan. |
29 | VLSS | P | Ini adalah pin analog tanah. itu harus terhubung ke VSS eksternal. |
30 | NC ((GND) | P | Ini harus terhubung ke tanah eksternal. |
Rating Maksimal mutlak
Karakteristik | Simbol | Nilai Standar | Satuan | Catatan | ||
MIN | TYP | Maksimal | ||||
Tegangan Pasokan Listrik ((1) | VDD | - 0.3 | - | +4.0 | V | 1,2 |
Tegangan Pasokan Listrik ((2) | VBAT | - 0.3 | - | 4.5 | V | 1,2 |
Tegangan Pasokan Listrik ((3) | VCC | 0 | - | 15.0 | V | 1,2 |
Suhu operasi | TOPR | - 40 | - | +70 | 0C | |
Suhu penyimpanan | TSTG | - 40 | - | +85 | 0C | 3 |
LifeTime (120 cd/m2) | 10000 | - | - | jam | 4 | |
LifeTime (80 cd/m2) | 30000 | - | - | jam | 4 | |
LifeTime (60 cd/m2) | 50000 | - | - | jam | 4 |
Catatan 1: Semua tegangan di atas didasarkan pada VSS = 0V
Catatan 2: Ketika modul ini digunakan di luar nilai maksimum mutlak di atas, kerusakan permanen dari modul dapat terjadi.sangat diinginkan untuk menggunakan modul ini dalam kondisi sesuai dengan Bagian 9-1 KARAKTERISTIK ELEKTRIK DCJika modul ini digunakan di luar kondisi ini, kerusakan modul dapat terjadi dan keandalan modul dapat memburuk.
Catatan 3: Jangkauan suhu yang ditentukan tidak termasuk polarizer.
Catatan 4: VCC = 9,0V, Ta = 25°C, 50% Checkerboard.
Akhir hidup ditentukan sebagai 50% dari kecerahan awal yang dicapai.
Karakteristik Listrik DC
Simbol | Parameter | Kondisi pengujian | Nilai Standar | Satuan | ||
MIN | TYP | Maksimal | ||||
VDD | Tegangan Pasokan Logika | - | 1.65 | 2.8 | 3.3 | V |
VBAT | Tegangan suplai regulator pompa muatan | Pump Internal Charge Membuat | 3.5 |
- |
4.2 | V |
VCC | Tegangan operasi untuk OLED (Diproduksi oleh pompa pengisian) | Pump Internal Charge Membuat | 7.0 | 7.5 | V | |
VCC | Tegangan operasi untuk OLED (disuplai secara eksternal) | Menonaktifkan pompa internal | 8.5 | 9.0 | 9.5 | V |
HIV | Tingkat Masukan Logika Tinggi | 0.8*VDD | - | - | V | |
VIL | Tingkat Masukan Logika Rendah | - | - | 0.2*VDD | V | |
VOH | Tingkat Logic Output Tinggi | IOUT = 100μA, 3,3MHz | 0.9*VDD | - | - | V |
VOL | Tingkat Logic Output Rendah | IOUT = 100μA, 3,3MHz | - | - | 0.1*VDD | V |
IDD, tidur | IDD, Mode Tidur Saat Ini | - | - | 10 | UA | |
IBAT, Tidur | IBAT, Modus Tidur Saat Ini | - | - | 10 | UA | |
ICC, tidur. | ICC, Mode Tidur saat ini | - | - | 10 | UA | |
IDD | VDD Pasokan arus | - | 50 | 150 | UA | |
ICC |
VCC Supply Current (Arus Pasokan VCC) (VCC Disuplai Secara Eksternal) |
VDD = 2,8V, VCC = 9V, 100% Area Tampilan Hidupkan |
- |
9.0 | 15.0 | mA |
IBAT |
IBAT Pasokan arus (VCC Dihasilkan oleh pompa muatan) |
VDD = 2,8V, VCC = 7,25V, 100% Area Tampilan Hidupkan |
- |
25.6 |
32.0 |
mA |
Karakteristik optik
Simbol | Parameter | kondisi | Nilai Standar | Satuan | ||
MIN | TYP | Maksimal | ||||
Lbr |
Cahaya (VCC Disuplai Secara Eksternal) |
120 |
- |
- |
cd/m2 | |
Lbr |
Cahaya (VCC Dihasilkan oleh pompa muatan) |
80 |
120 |
- |
cd/m2 |
|
(x) | C.I.E. (Bodas) | C.I.E. 1931 | 0.25 | 0.29 | 0.33 | |
(y) | 0.27 | 0.31 | 0.35 | |||
CR | Kontras Kamar Gelap | - | 2000:1 | - | ||
Sudut pandang | - | 160 | - | tingkat |

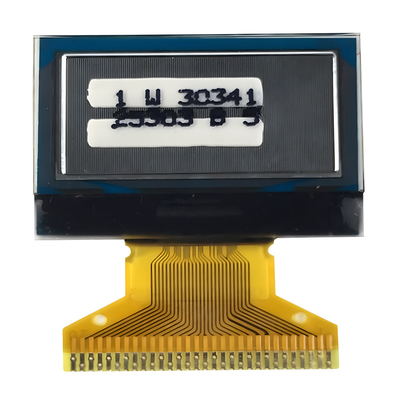

0.96 inci Thin OLED Display Gambar Produk
