Detail produk:
|
| Produk: | Layar OLED 1,54" Inci | Resolusi: | Resolusi titik 128x64 |
|---|---|---|---|
| Mode Tampilan: | Tampilan Matriks Pasif | antarmuka: | I2C |
| Optik: | Semua Sudut Pandangan | Garis Besar Redup.: | 47,0(P) x 43,0(L) x 13,8(T) mm |
| Daerah Aktif: | 35,06(P) x 17,52(W) mm | Lapangan Piksel: | 0,274x0,274mm |
| Metode Mengemudi: | 1/64 Siklus Kerja | Suhu Operasi: | -40°C hingga +70°C (Dapat disesuaikan) |
| suhu penyimpanan: | -40°C hingga +85°C | IC pengemudi: | SSD1309 atau setara |
| Nomor PIN: | 4 pin header, 7 pin opsional | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | I2C Graphic OLED Display,1.54 Inch Graphic OLED Display,128x64 Dots OLED Display Module |
||
¥Model No.SFOM154YZ4-12864WB-01
¢ Tipe: 1,54" Grafis OLED
Struktur: COG+PCB
¢ 128x64 titik
¢ IC:SSD1309
Sumber daya listrik 5V
¥1/64bebankan
Interface: SPI, I2C
Warna Tampilan: Putih / Biru
Ketika Anda membutuhkan layar kecil OLED dengan lebih terang, kontras yang jauh lebih tinggi, sudut pandang yang lebih luas dan konsumsi arus yang lebih rendah, tampilan SAEF OLED COB grafis item no.SFOM154YZ4-12864WB-01 adalah pilihan yang baik. Modul OLED 1.54 ini dibangun di SSD1309 IC yang memiliki dimensi garis besar 47,0 ((L) X 43,0 ((W) X 13,8 ((T) mm dan bagian terlihat dari ukuran OLED 1,54" diagonal dan berisi 128x64 piksel.Ini mampu berkomunikasi menggunakan antarmuka SPI dan I2C.
Fitur Produk
| Produk: | 1Layar OLED 54 inci |
| Resolusi: | Resolusi 128x64 Titik |
| Antarmuka: | I2C |
| Mode Tampilan: | Tampilan Matriks Pasif |
| Optik: | Semua Sudut Pandangan |
| Outline Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Area Aktif: | 35.06 ((L) X 17.52 ((W) Mm |
| Pixel Pitch: | 0.274 x 0.274 mm |
| Metode mengemudi: | 1/64 Siklus Tugas |
| Suhu operasi: | -40°C sampai +70°C (Diperbaiki) |
| Temp penyimpanan: | -40°C sampai +85°C |
| Nomor Pin: | 4 Pin Header, |
| Pengemudi IC: | SSD1309 Atau Setara |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

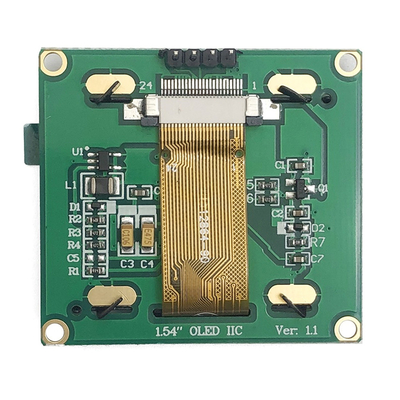

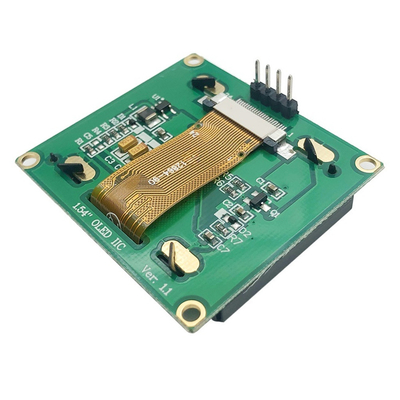

1.54 inci OLED Graphic Display Gambar Produk
Diagram Skimatis
Fungsi Pin Antarmuka
| Tidak, tidak. | Simbol | Fungsi |
|---|---|---|
| 1 | GND | Tanah |
| 2 | VCC | Masukan sumber daya. |
| 3 | SCL | Ketika antarmuka I2C dipilih, maka D0 berfungsi sebagai pad input jam serial (SCL) dan D1 berfungsi sebagai pad input data serial (SDAI). |
| 4 | SDA |
Karakteristik DC
|
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal |
Satuan |
| Tegangan Supply untuk Logika | VDD | 1.65 | 2.8 | 3.3 | V | |
| Tegangan Pasokan untuk Tampilan | VCC | 11.5 | 12 | 12.5 | V | |
| Masukan Tingkat Tinggi | HIV | 0.8×VDD | - | - | V | |
| Input tingkat rendah | VIL | - | - | 0.2×VDD | V | |
| Output Tingkat Tinggi | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Output Tingkat Rendah | VOL | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
VDD Pasokan arus VDD = 2,8V, VCC = 12, IREF = 10uA, Tidak Panel yang dipasang, Tampilan ON, semua ON, |
IDD |
Kontras = FFh |
- |
90 |
110 |
μA |
|
VCC Supply Current (Arus Pasokan VCC) VDD = 2,8V, VCC = 12, IREF = 10uA, Tidak ada panel disertakan, Tampilan ON, Semua ON |
ICC |
- |
450 |
580 |
μA |
|
|
Output Segmen Saat ini, VDD = 2,8V, VCC = 12V, IREF = 10 uA, Tampilan ON. |
ISEG |
Kontras = FFh | 280 | 310 | 340 |
μA |
| Kontras = AFh | - | 215 | - | |||
| Kontras = 7Fh | - | 155 | - | |||
| Kontras = 3Fh | - | 78 | - | |||
| Kontras = 0Fh | 20 | - | ||||
|
Modus Tidur Saat ini untuk VDD |
IDD, tidur |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Tampilan OFF, Tidak panel yang terpasang |
- |
- |
10 |
μA |
|
Modus Tidur Saat ini untuk VCC |
ICC, tidur. |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Tampilan OFF, Tidak panel yang terpasang |
- |
- |
10 |
μA |
Spesifikasi Listrik
|
Karakteristik |
Simbol | Ketentuan | Min | Jenis | Maksimal | Satuan |
| Konsumsi arus modus normal | Semua piksel di | - | 17 | 25 | mA | |
| Konsumsi arus modus siaga | Standby mode 10% piksel pada | - | 0.5 | 1.5 | mA | |
| Konsumsi daya modus normal | Semua piksel di | - | 71.5 | 97.5 | mW | |
| Konsumsi daya modus siaga | Standby mode 10% piksel pada | - | 6.5 | 19.5 | mW | |
| Cahaya | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (Bodas) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Kontras Kamar Gelap | CR | - | 2000:1 | - | - | |
|
Sudut pandang
|
- | 160 | - | - | tingkat |
Karakteristik Waktu Antarmuka I2C
|
Simbol |
Deskripsi | Min | Maksimal |
Satuan |
| Sepeda | Waktu Siklus Jam | 2.5 | - | μs |
| THSTART | Start Condition Hold Time (Memulai Kondisi Tunggu Waktu) | 0.6 | - | μs |
| THD | Data Hold Time (untuk ¢SDAOUT ¢ Pin) | 0 |
- |
ns |
| Data Hold Time (untuk SDAIN Pin) | 300 | |||
| TSD | Waktu Setup Data | 100 | - | ns |
| TSSTART |
Waktu pengaturan kondisi awal (Hanya relevan untuk kondisi Start yang diulang) |
0.6 | - | μs |
| TSSTOP | Waktu Pengaturan Kondisi Stop | 0.6 | - | μs |
| tR | Waktu Bangkit untuk Data dan Clock Pin | 300 | ns | |
| TF | Waktu jatuh untuk data dan jam pin | 300 | ns | |
| TIDLE | Waktu kosong sebelum transmisi baru dapat dimulai | 1.3 | - | μs |

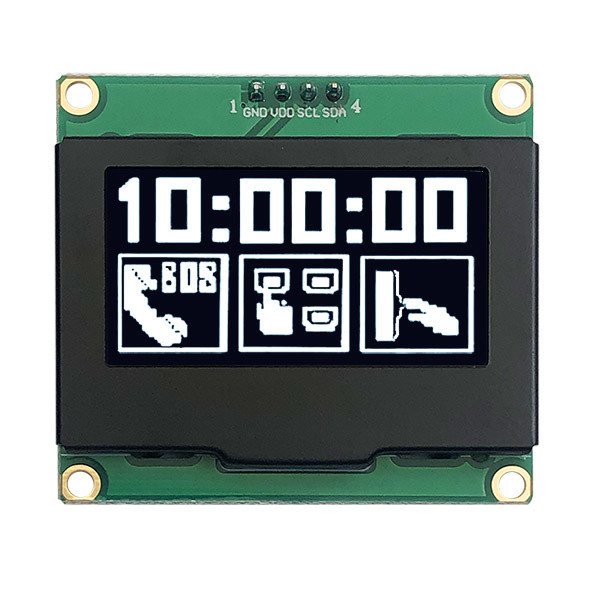

1.54 inci OLED Graphic Display Gambar Produk
