Detail produk:
|
| Produk: | Layar Sentuh TFT 4,3 inci | Resolusi: | 480x854 |
|---|---|---|---|
| layar sentuh: | Panel sentuh kapasitif (CTP) | Melihat arah: | Sudut pandang penuh IPS |
| IC pengemudi: | NT35512 | Nomor PIN: | 24 PIN |
| Hubungan: | ZIF | Luminansi Permukaan: | 250 cd/m2 (nit) |
| Antarmuka: | MIPI | Seumur Hidup LED: | 40.000 jam |
| IC Pengandar CTP:: | GT9137 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | NT35512 TFT LCD Display Module,4.3 inci TFT LCD Display Module,IPS TFT LCD Display Module |
||
Capacitive Touchscreen TFT LCD display module 4.3" antarmuka MIPI Pambuka Produk
Ulasan Produk Cepat
Deskripsi
SF-TC430H-8579A-CT adalah layar TFT-LCD 4,3 inci dengan resolusi 480x854 piksel dan kecerahan 250 cd/m2.Dimensi modul tampilan adalah 63.5 ((W) x 108 ((H) x 3.1 ((T) mm, dan area aktifnya adalah 53.57 ((W) x 95.3 ((H) mm. Kisaran tegangan pasokan untuk analog adalah 2.6V hingga 3.3V; nilai khasnya adalah 2.8V.
Modul tampilan ini menggunakan layar IPS, yang memungkinkan pengguna untuk melihat tampilan dengan jelas pada sudut lebar. Modul SF-TC430H-8579A-CT dapat beroperasi pada suhu dari -20°C sampai +70°C;suhu penyimpanan berkisar dari -30°C sampai +80°C.

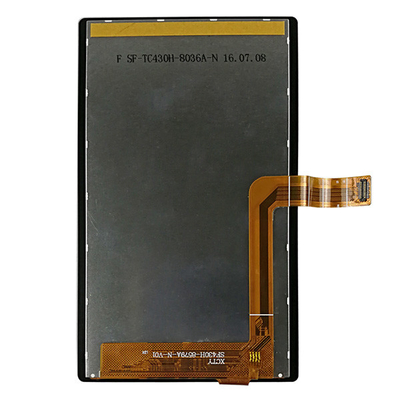

4.3 inci Potret IPS 480x854 titik Capacitive Touchscreen TFT LCD Gambar
Deskripsi PIN
| Tidak, tidak. | Nama PIN | I/O | Deskripsi |
| 1 | MIPI_TCN | Aku | Sinyal jam DSI-CLK |
| 2 | MIPI_TCP | Aku | Sinyal jam DSI-CLK+ |
| 3 | GND | Aku | Tanah |
| 4 | MIPI_TDN0 | Aku | DSI-D0- sinyal data |
| 5 | MIPI_TDP0 | Aku | Sinyal data DSI-D0+ |
| 6 | GND | Aku | Tanah |
| 7 | MIPI_TDP1 | Aku | Sinyal data DSI-D1+ |
| 8 | MIPI_TDN1 | Aku | DSI-D1- sinyal data |
| 9 | GND | Aku | Tanah |
| 10 | NC | - | - |
| 11 | NC | - | - |
| 12 | GND | Aku | Tanah |
| 13 | NC | - | - |
| 14 | NC | - | - |
| 15 | GND | Aku | Tanah |
| 16 | VDD18_PMU | Aku | Sumber Daya 1.8V-2.8V |
| 17 | NC | - | - |
| 18 | LRSTB | Aku | Daftar pilih pin |
| 19 | NC | - | - |
| 20 | LPTE | Aku | Kekuatan efek merobek |
| 21 | VDD28_PMU | Aku | Sumber Daya 2.8V |
| 22 | GND | Aku | Tanah |
| 23 | VLED | O | LED Anode |
| 24 | VLED | O | Katode LED |
Batas absolut maksimum
|
Artikel |
Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | °C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | °C |
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25°C |
| Tegangan masukan | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | mA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
Tes Kondisi |
Catatan |
| Tegangan Pasokan | Vf | - | 16 | - | V | Jika=40 mA | - |
| Pasokan arus | Jika | - | 40 | - | mA | - | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - | |
| Penghambatan daya | Pd | - | - | - | mW | - | |
| Intensitas Cahaya untuk LCM |
- |
250 | - | Cd/m2 | Jika = 40mA | - | |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika=40 mA | - |
| Warna lampu latar | Putih | ||||||
Karakteristik optik
| Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | Catatan | |||
| Min | Jenis | Maksimal | |||||||
| 1 | Waktu Tanggapan | Tr+Tf | 25°C | - | 12 | - | Nona | (1) (2) | |
| 2 | Transmittansi (Tanpa PoL) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | Tingkat Kontras | Cr |
θ=0, Sudut pandang normal |
- | 500 | - | - | (1) ((3) | |
| 4 |
Menonton Sudut
|
Hor. | θR | CR>10 | - | 80 | - | Tingkat | - |
| θL | - | 80 | - | ||||||
| Ver. | Θ+ | - | 80 | - | |||||
| Aku... | - | 80 | - | ||||||

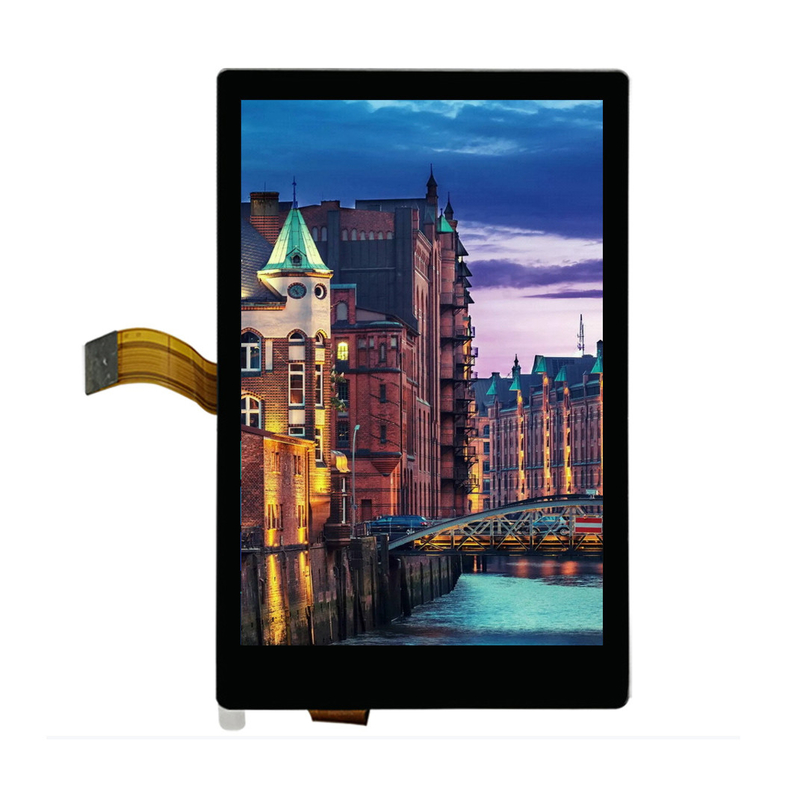

4.3 inci Potret IPS 480x854 titik Capacitive Touchscreen TFT LCD Gambar produk
