Detail produk:
|
Produk: | Pin Header IIC OLED 4 0,49 inci | Jumlah Piksel: | 64x32 Grafis |
---|---|---|---|
IC pengemudi: | SSD1315 atau Setara | Mode Tampilan: | Matriks Pasif |
Tampilkan Warna: | Monochrome (putih) | Tugas mengemudi: | 1/32 Tugas |
Ukuran modul: | 15 X 15 X 2,42 (mm) | Daerah Aktif: | 11,18x5,58 (mm) |
Lapangan Piksel: | 0,175 x 0,175 (mm) | Ukuran piksel: | 0,155x0,155 (mm) |
Melihat arah: | Semua Sudut Pandangan | antarmuka: | I2C |
Hubungan: | Pin Tajuk | Nomor PIN: | 4 Pin |
SEUMUR HIDUP: | 50.000 jam @60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 0.49 inci Graphic OLED Display,SSD1315 Layar grafis OLED,I2C Graphic OLED Display |
Graphic OLED 0,49 inci dengan 4 header pin SSD1315 Dukungan I2C Interface Pambuka Produk
Ulasan Produk Cepat
No. Model SFOM049JY-6432WB
Ukuran: 0,49 inci
Jenis: Grafis
Struktur: COG+PCB
64x32 Matriks Titik
¢IC:SSD1315 Atau Setara
Sumber daya listrik 3V
¥1/32 bea
¢ Antarmuka: I2C
Warna Tampilan: Putih / Kuning
Deskripsi
SFOM049JY-6432WB adalah layar Graphic OLED 0,49 inci yang memiliki struktur COG dengan papan PCB, terbuat dari 64x32 piksel.tegangan pasokan untuk Logic 3VModul SFOM049JY-6432WB dapat beroperasi pada suhu dari -40°C sampai +80°C; suhu penyimpanan berkisar dari -40°C sampai +85°C. Modul ini cocok untuk perangkat industri,aplikasi smart home, perangkat portabel, perangkat kesehatan, perangkat meter, dll. Modul SFOM049JY-6432WB mendukung pasokan internal Charge Pump dan pasokan VCC eksternal.
Fitur
Produk: | 0.49 inci IIC OLED 4 pin header |
Jumlah piksel: | 64x32 Grafis |
Pengemudi IC: | SSD1315 atau setara |
Mode Tampilan: | Matriks pasif |
Tampilan warna: | Monochrome (putih) |
Tugas mengemudi: | 1/32 Tugas |
Ukuran panel: | 15 x 15 x 2,42 (mm) |
Area Aktif: | 11.18 x 5,58 (mm) |
Pixel Pitch: | 0.175 x 0,175 (mm) |
Ukuran piksel: | 00,155 x 0,155 (mm) |
Arah melihat: | Semua Sudut Pandangan |
Antarmuka: | I2C |
Koneksi: | Soldering/Hotbar (bisa disesuaikan) |
Nomor Pin: | 4 pin |
Waktu Hidup: | 50,000 Jam @60cd/m2 |
Kepatuhan: | Sesuai dengan REACH & RoHS |

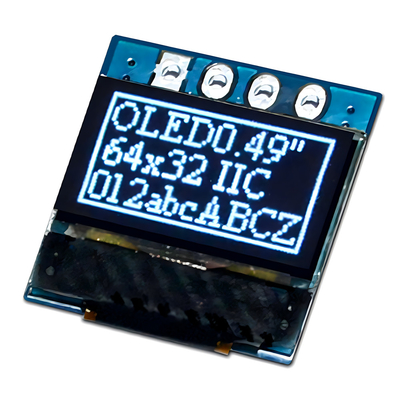

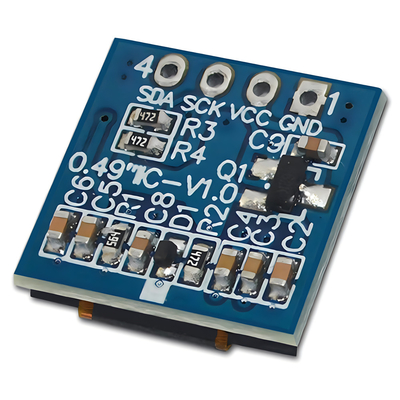

Graphic OLED 0,49 inci dengan 4 header pin SSD1315 Dukungan I2C InterfaceGambar Produk
Tidak, tidak. | Simbol | Fungsi |
---|---|---|
1 | GND | Tanah |
2 | VCC | Masukan sumber daya. |
3 | SCL | Ketika antarmuka I2C dipilih, maka D0 berfungsi sebagai pad input jam serial (SCL) dan D1 berfungsi sebagai pad input data serial (SDAI). |
4 |
SDA |
Parameter | Simbol | Min | Maksimal | Satuan |
---|---|---|---|---|
Tegangan Supply untuk Logika | VCC | 0 | 4.0 | V |
Tegangan Pasokan untuk Tampilan | VCC1 | 0 | 16.0 | V |
Suhu operasi | TOP | - 40 | +80 | °C |
Suhu penyimpanan | TSTG | - 40 | +85 | °C |
Artikel | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan |
---|---|---|---|---|---|---|
Tegangan Supply untuk Logika | VCC | - Apa yang terjadi? | 2.8 | 3.0 | 3.2 | V |
Masukkan High Volt. | HIV | - Apa yang terjadi? | 0.8×VDD | - Apa yang terjadi? | VDDIO | V |
Masukkan Low Volt. | VIL | - Apa yang terjadi? | 0 | - Apa yang terjadi? | 0.2×VDD | V |
Keluarannya tinggi volt. | VOH | - Apa yang terjadi? | 0.9×VDD | - Apa yang terjadi? | VDDIO | V |
Output Low Volt. | VOL | - Apa yang terjadi? | 0 | - Apa yang terjadi? | 0.1×VDD | V |
50% cek Board beroperasi Saat ini | ICC | VCC1 = 7,5V | - Apa yang terjadi? | 13.0 | 26.0 | mA |

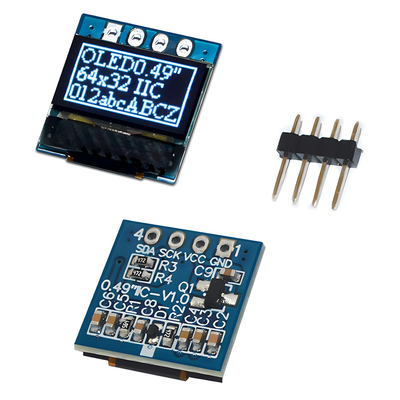

Graphic OLED 0,49 inci dengan 4 header pin SSD1315 Dukungan I2C InterfaceGambar produk
