Detail produk:
|
| Produk: | OLED Grafis 0,96" inci | Resolusi: | 128x64 |
|---|---|---|---|
| Warna: | Kuning + Biru (Warna Ganda) | Optik: | Semua Sudut Pandangan |
| Ukuran modul: | 24,74*16,9*1,42 (mm) | Kaca: | OLED |
| Pengontrol: | SSD1315 | Suhu Operasi: | -40°C hingga +80°C |
| Nomor PIN: | 30 pin | Antarmuka: | 6800/8080 paralel, SPI 4 kabel, dan I2C |
| SEUMUR HIDUP: | 50.000 jam | Cahaya: | 180 nit |
| Rasio Kontras: | 20.000 : 1 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar OLED tipis berwarna ganda,SPI Interface Layar OLED Tipis,SPI Interface Layar OLED Tipis |
||
0.96 Inch Thin OLED Display Dual Color Kuning+Biru SPI Interface Pambuka Produk
Ulasan Produk Cepat
Nomor Model SFOS096JY-7149AN
Tampilan OLED tipis
Tampilan OLED, OLED 0,96"
¢ Cocok untuk perangkat portabel
Jenis: Grafis
¢ Struktur: COG
¢ 128 x 64 Matriks Titik
¢ IC:SSD1315
Sumber daya listrik 3V
¥1/64 bea
Interface: 6800, 8080, SPI, I2C
Warna Tampilan: Warna ganda Kuning+ Biru
Deskripsi
SAEF merilis Low COST 0,96 inci Thin OLED Display SFOS096JY-7149AN model yang terbuat dari 128x64 piksel, ukuran diagonal hanya 0,96 inci.96 "tampilan OLED juga dibangun di SSD1315 driver IC; ia berkomunikasi melalui 6800/8080 8-bit paralel dan antarmuka I2C/SPI.kami merekomendasikan pelanggan untuk memilih yang lebih tipis SFOS096JY-7149AN untuk proyek desain baru.SFOS096JY-7149AN modul mendukung pasokan internal Charge Pump dan pasokan VCC eksternal.
Informasi Produk
| Produk: | 0.96 "Inch Graphic OLED |
| Resolusi: | 128x64 |
| Warna: | Kuning+biru (dua warna) |
| Ukuran modul: | 24.74*16.9*1.42 (mm) |
| Kontroler: | SSD1315 |
| Nomor Pin: | 30 pin |
| Waktu Hidup: | 50,000 Jam |
| Rasio kontras: | 20, 000: 1 |
| Optik: | Semua Sudut Pandangan |
| Kaca: | OLED |
| Suhu operasi: | -40°C sampai +80°C |
| Antarmuka: | 6800/8080 Paralel, 4-kabel SPI, Dan I2C |
| Cahaya: | 180 Nits |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

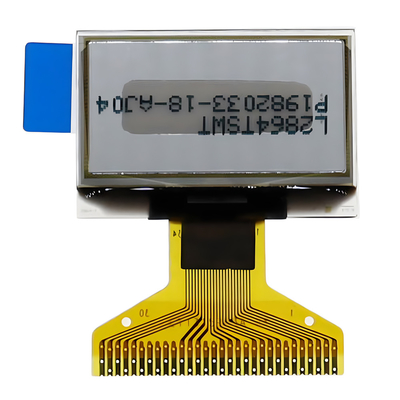

0.96 Inch Thin OLED Display Dual Color Kuning+Biru SPI Interface Gambar Produk
Definisi Pin
| Tidak, tidak. | Simbol | Fungsi |
|---|---|---|
| 1 | N.C. (GND) | Pin Reserved (Pin Pendukung) Pin pendukung dapat mengurangi pengaruh dari ketegangan pada pin fungsi. Pin ini harus terhubung ke tanah eksternal. |
| 2 | C2P | Positif terminal dari Flying Inverting Kondensator negatif terminal dari Flying Boost Kondensator Kondensator charge-pump diperlukan antara terminal.Mereka harus terapung ketika konverter tidak digunakan. |
| 3 | C2N | |
| 4 | C1P | |
| 5 | C1N | |
| 6 | VBAT | Sumber daya untuk sirkuit DC/DC Converter Ini adalah pin catu daya untuk buffer internal dari konverter tegangan DC / DC. Ini harus terhubung ke sumber eksternal ketika konverter digunakan.Ini harus terhubung ke VDD ketika konverter tidak digunakan. |
| 7 | NC | NC |
| 8 | VSS | Tanah dari Logika Sirkuit Ini adalah pin ground. ini berfungsi sebagai referensi untuk pin logika. ini harus terhubung ke ground eksternal. |
| 9 | VDD | Sumber Daya Logika Ini adalah pin pasokan tegangan. Ini harus terhubung ke sumber eksternal. |
| 10 | BS0 | Memilih Protokol Komunikasi Pin ini adalah input pilihan antarmuka MCU. Tabel berikut: |
| 11 | BS1 | |
| 12 | BS2 | |
| 13 | CS# | Pilih chip Pin ini adalah input chip pilih. Chip diaktifkan untuk komunikasi MCU hanya ketika CS # ditarik rendah. |
| 14 | RES# | Reset Daya untuk Controller dan Driver Pin ini adalah input sinyal reset. Ketika pin rendah, inisialisasi chip dijalankan. |
| 15 | D/C# | Data/Kontrol Komando Pin ini adalah pin kontrol Data / Command. Ketika pin ditarik tinggi, input di D7 ~ D0 diperlakukan sebagai data tampilan. Ketika pin ditarik rendah, input di D7 ~ D0 akan ditransfer ke register perintah. Ketika pin ditarik tinggi dan mode antarmuka serial dipilih, data di SDIN diperlakukan sebagai data.Dalam modus I2C, pin ini bertindak sebagai SA0 untuk pilihan alamat budak. |
| 16 | R/W# | Baca/Tulis Pilih atau Tulis Pin ini adalah input antarmuka MCU. Ketika berhubung dengan mikroprosesor seri 68XX, pin ini akan digunakan sebagai input pilihan Baca / Tulis (R / W #).Tarik pin ini ke ?? Tinggi untuk mode membaca dan tarik ke Low untuk mode menulis. Ketika mode antarmuka 80XX dipilih, pin ini akan menjadi input Write (WR#). Operasi menulis data dimulai ketika pin ini ditarik rendah dan CS# ditarik rendah. |
| 17 | E/RD# | Membaca/Menulis Aktifkan atau Baca Pin ini adalah masukan antarmuka MCU. Ketika berhubung dengan mikroprosesor seri 68XX, pin ini akan digunakan sebagai sinyal Enable (E).Operasi membaca / menulis dimulai ketika pin ini ditarik tinggi dan CS # ditarik rendah. Saat terhubung ke mikroprosesor 80XX, pin ini menerima sinyal Baca (RD#). Operasi membaca data dimulai ketika pin ini ditarik rendah dan CS # ditarik rendah. |
| 18 ~ 25 | D0~D7 | Bus Input/Output Data Host Pin ini adalah 8-bit bis data bidirectional untuk dihubungkan ke bus data mikroprosesor.D1 akan menjadi input data serial SDIN dan D0 akan menjadi input jam serial SCLK. Ketika mode I2C dipilih, D2 & D1 harus lelah bersama-sama dan berfungsi sebagai SDAout & SDAin dalam aplikasi dan D0 adalah serial clock input SCL. |
| 26 | IREF | Referensi saat ini untuk pengaturan kecerahan Pin ini adalah pin referensi arus segmen. Sebuah resistor harus dihubungkan antara pin ini dan VSS. Atur arus lebih rendah dari 12,5μA. |
| 27 | VCOMH | Tingkat tegangan output tinggi untuk sinyal COM Pin ini adalah pin input untuk output tegangan tingkat tinggi untuk sinyal COM. Kondensator harus terhubung antara pin ini dan VSS. |
| 28 | VCC | Pasokan listrik untuk panel OEL Ini adalah pin suplai tegangan paling positif dari chip. Kondensator stabilisasi harus terhubung antara pin ini dan VSS ketika konverter digunakan.Ini harus terhubung ke sumber eksternal ketika konverter tidak digunakan. |
| 29 | VLSS | Tanah sirkuit analog Ini adalah pin analog tanah. itu harus terhubung ke VSS eksternal. |
| 30 | NC (GND) |
Pin Reserved (Pin Pendukung) Pin pendukung dapat mengurangi pengaruh dari ketegangan pada pin fungsi. Pin ini harus terhubung ke tanah eksternal. |

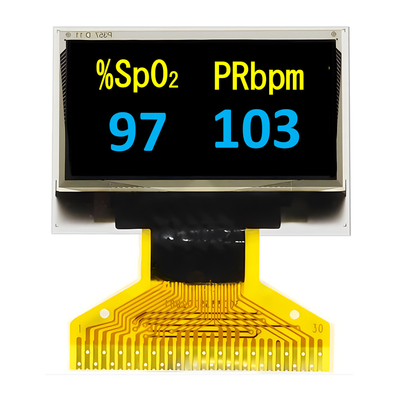

0.96 Inch Thin OLED Display Dual Color Kuning+Biru SPI Interface Gambar Produk
