Detail produk:
|
| Produk: | 0.87 inci OLED display Modul | Jumlah Piksel: | 128x32 piksel |
|---|---|---|---|
| IC pengemudi: | SSD1316 atau Setara | Mode Tampilan: | Matriks Pasif |
| Tampilkan Warna: | Monochrome (putih) | Tugas mengemudi: | 1/32 Tugas |
| Ukuran Panel: | 29 x 8,8 x 1,22 (mm) | Daerah Aktif: | 22.38 x 5,58 (mm) |
| Lapangan Piksel: | 0,175 x 0,175 (mm) | Ukuran piksel: | 0,155x0,155 (mm) |
| Melihat arah: | Semua Sudut Pandangan | antarmuka: | I2C |
| Hubungan: | ZIF FPC | Nomor PIN: | 15 pin (dapat disesuaikan) |
| SEUMUR HIDUP: | 50.000 jam @60cd/m2 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Modul Tampilan OLED Ringan,Modul Tampilan OLED 128x32 Pixel,I2C Interface panel OLED kecil |
||
0.87 Inch Slim OLED Display Module 128x32 Pixels I2C Interface Putih Biru Teks Pambuka Produk
Ulasan Produk Cepat
¥ 0,87 inci OLED
Jenis: Grafis
¢ Struktur: COG
¢ 128 x 32 Matriks Titik
¢ IC:SSD1316
Sumber daya listrik 3V
¥1/32 bea
¢ Antarmuka: I2C
Warna Tampilan: Putih / Biru
Penghubung: ZIF FPC
Deskripsi
SFOS087DY-7139AP OLED Display Module adalah layar grafis COG resolusi 128x32, ukuran diagonal 0,87 inci.Model OLED dirancang sebagai kelas industri yang memiliki ukuran yang tipis dan keuntungan harga yang kompetitif. Modul ini dibangun dengan SSD1316 IC; mendukung antarmuka I2C. Tegangan pasokan untuk logika adalah 2.8V, tegangan pasokan untuk tampilan adalah 9V, Arus Operasi untuk VDD adalah 180μA, tugas mengemudi 1/32.
SFOS087DY-7139AP OEL Display Module dapat beroperasi pada suhu dari -40°C sampai +80°C; suhu penyimpanan berkisar dari -40°C sampai +85°C.aplikasi rumah pintar dan lain-lain.
Informasi Produk
| Produk: | 0.87 inci OLED Display Module |
| Jumlah piksel: | 128x32 piksel |
| Antarmuka: | I2C |
| Pengemudi IC: | SSD1316 Atau Setara |
| Nomor Pin: | 15 pin (bisa disesuaikan) |
| Mode Tampilan: | Matriks pasif |
| Tampilan warna: | Monochrome (putih) |
| Tugas mengemudi: | 1/32 Tugas |
| Ukuran panel: | 29 x 8,8 x 1,22 (mm) |
| Area Aktif: | 22.38 x 5,58 (mm) |
| Pixel Pitch: | 0.175 x 0,175 (mm) |
| Ukuran piksel: | 00,155 x 0,155 (mm) |
| Arah melihat: | Semua Sudut Pandangan |
| Koneksi: | ZIF FPC |
| Waktu Hidup: | 50,000 Jam @60cd/m2 |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
Fitur
10Layar OLED 0,87 inci ini memiliki waktu respons yang lebih cepat "10 mikrodetik pada +25 °C".
10.Produk mono OLED 0,87 inci ini memiliki kecerahan tinggi dan produk ini memiliki rasio kontras hingga 2000:1.
11Produk OLED 0,87 inci dengan harga murah ini memiliki konsumsi daya yang lebih rendah - mengurangi emisi CO2.

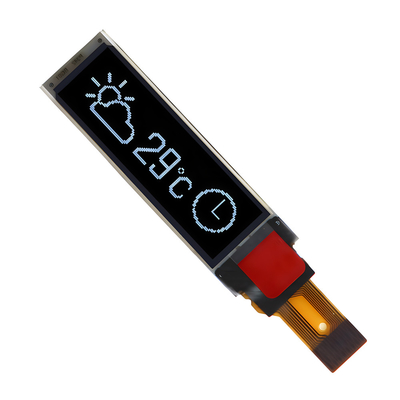

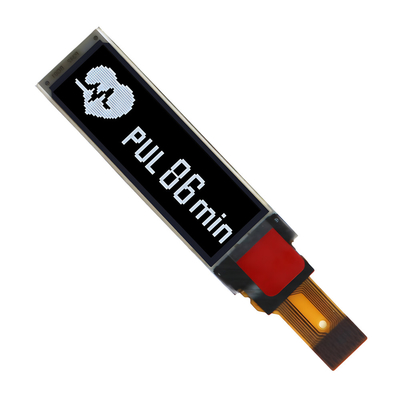

0.87 Inch Slim OLED Display Module 128x32 Pixels I2C Interface Teks Putih/ Biru Gambar Produk
Definisi Pin
Pin1, C2N / Pin2, C2P / Pin3, C1P / Pin4, C1N
Terminal positif dari Flying Inverting Capacitor, Terminal negatif dari Flying Boost Capacitor.Mereka harus terapung ketika konverter tidak digunakan.
Pin 5, VDD2 VBAT
Power Supply for DC/DC Converter Circuit. Ini adalah pin power supply untuk buffer internal dari DC/DC voltage converter.Ini harus disambung ke VDD ketika konverter tidak digunakan.
Pin6, VSS
Ground of Logic Circuit Ini adalah pin ground. Ini bertindak sebagai referensi untuk pin logic. Ini harus terhubung ke ground eksternal.
Pin 7, VDD
Ini adalah pin catu daya tegangan. harus dihubungkan ke sumber eksternal.
Pin8, CS#
Pin9, RES#
Power Reset for Controller and Driver. Pin ini adalah input sinyal reset. Ketika pin rendah, initialization dari chip dieksekusi. Jauhkan pin tarik tinggi selama operasi normal.
Pin10, D/C
Pin11, SCLK
IIC Bus Clock Signal. Transmisi jika informasi di bus I2C mengikuti sigmal jam. Setiaptransmisi bit data berlangsung selama periode jam tunggal pin ini.
Pin12, SDA
I2C Bus Data Signal. Pin ini bertindak sebagai saluran komunikasi antara pemancar dan penerima.
Pin13, IREF
Referensi arus untuk penyesuaian kecerahan. Pin ini adalah pin referensi arus segmen. Resistor harus dihubungkan antara pin ini dan VSS. Atur arus maksimal 12,5uA.
Pin14, VCOMH
Voltage Output High Level for COM Signal. Pin ini adalah pin input untuk tingkat tegangan output tinggi untuk sinyal COM. Kondensator harus terhubung antara pin ini dan VSS.
Pin15, VCC
Sumber Daya untuk Panel OEL. Ini adalah pin pasokan tegangan paling positif dari chip. Kondensator stabilisasi harus dihubungkan antara pin ini dan VSS ketika konverter digunakan.Ini harus terhubung ke sumber eksternal ketika konverter tidak digunakan.
Peringkat Maksimal Absolut
Catatan 1: Semua tegangan di atas didasarkan pada VSS = 0V.
Catatan 2: Ketika modul ini digunakan di luar kapasitas maksimum mutlak di atas, kerusakan permanen dari modul dapat terjadi.Hal ini diinginkan untuk menggunakan modul ini di bawah kondisi sesuai dengan Bagian 3. Optik & Karakteristik Listrik. Jika modul ini digunakan di luar kondisi ini, kerusakan modul dapat terjadi dan keandalan modul dapat memburuk.
Catatan 3: Jangkauan suhu yang ditentukan tidak termasuk polarizer.
Catatan 4: VPP = 7,5V, Ta = 25°C, 50% Checkerboard.Konfigurasi perangkat lunak mengikuti Bagian 4.4 Initialization.Akhir masa pakai ditentukan sebagai 50% dari kecerahan awal yang dicapai.Rata-rata umur operasi suhu ruangan diperkirakan dengan operasi dipercepat pada kondisi suhu tinggi.
Karakteristik optik
* Pengukuran optik diambil pada VDD1 = 2.8V, VPP = 8.0V & 7.4V. Konfigurasi perangkat lunak mengikuti Bagian 4.4 Inisialisasi.
0.87 Inch Slim OLED Display Module 128x32 Pixels I2C Interface Gambar Produk Teks Putih / Biru
