Detail produk:
|
| Produk: | 5 inci TFT LCD Display | Resolusi: | 720x1280 titik |
|---|---|---|---|
| Antarmuka: | MIPI | layar sentuh: | PCAP |
| Melihat arah: | IPS Semua sudut pandang ((85/85/85/85) | Struktur PCAP: | GFF |
| Pengontrol LCD: | ILI9881C | Pengontrol CTP: | GT5688 |
| Dimensi Kaca Penutup: | Dapat disesuaikan | Nomor PIN: | 25 pin |
| Hubungan: | ZIF FPC | Luminansi Permukaan: | 300 cd/m2(nit) |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Tampilan LCD TFT Kapasitif,MIPI Interface 5 Inch LCD Display,720*1280 piksel TFT LCD Display |
||
5 Inch Capacitive TFT LCD Display, PCAP TFT 5 Inch 720*1280 Pixels Display Pengantar Produk
Saef Technology SF-TC500I-8725B-CT3 adalah modul LCD TFT dengan ukuran diagonal 5 inci dan resolusi 720x1280 piksel.Modul tampilan LCD 5 inci ini dilengkapi dengan sirkuit terintegrasi ILI9881C, yang mencakup fungsi IC pengontrol dan driver, dan mendukung antarmuka MIPI. rentang tegangan catu daya (Vdd) dari monitor LCD 5 inci ini berkisar dari 2,6V hingga 3,3V (nilai khas 2,8V).Arah tampilan dari modul 5 inci ini adalah tipe IPS, dengan sudut pandang penuh (85/85/85/85 max).
Modul tampilan LCD TFT SF-TC500I-8725B-CT3 ditampilkan dalam mode potret dengan kecerahan 300 nits, dan dapat disesuaikan hingga 1000 nits sesuai dengan kebutuhan pelanggan.Layar TFT 5 inci ini dilengkapi dengan panel sentuh PCAP (proyeksi kapasitif), menampilkan GT5688 IC, antarmuka I2C, dan teknologi sentuh 5 titik, memberikan pengalaman responsif dan user-friendly.Layar TFT PCAP 5 inci ini dapat beroperasi pada suhu mulai dari -20 °C sampai +70 °C; Suhu penyimpanan antara -30 °C dan +80 °C. Apakah digunakan di dalam ruangan atau di luar ruangan, layar LCD TFT 5 inci ini dapat memenuhi berbagai persyaratan tampilan.Ini adalah solusi multifungsi dan kinerja tinggi yang cocok untuk peralatan industri, pemindai, otomatisasi rumah, sistem kontrol akses, peralatan pemantauan, analis, sistem keamanan, sistem irigasi kebun, dan berbagai aplikasi.
Informasi Umum
| Produk: | 5 inci TFT LCD Display |
| Resolusi: | 720x1280 Titik |
| Antarmuka: | MIPI |
| Arah melihat: | IPS Semua sudut pandang ((85/85/85/85) |
| Layar sentuh: | PCAP |
| Struktur PCAP: | GFF |
| Pengontrol CTP: | GT5688 |
| Kontroler LCD: | ILI9881C |
| Dimensi kaca penutup: | Dapat disesuaikan |
| Koneksi: | ZIF FPC |
| Nomor Pin: | 25 pin |
| Luminance permukaan: | 300 Cd/m2 ((nit) |
| Umur LED: | 40,000 Jam |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

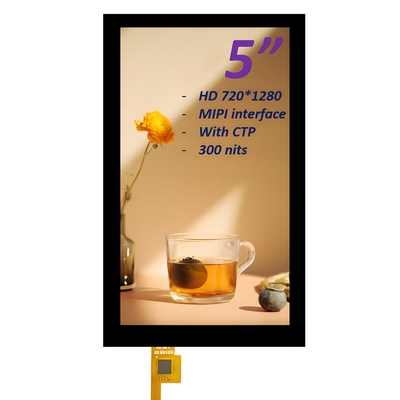

5 Inch Capacitive TFT LCD Display, PCAP TFT 5 Inch 720*1280 Pixels Display Gambar Produk
Karakteristik DC
Catatan: Tegangan yang lebih tinggi dari di atas dapat merusak modul.
Lampu latar Karakteristik optik listrik
1. Keseragaman = Min/Max * 100%
2. Waktu hidup LED didefinisikan sebagai berikut:Kelaparan akhir adalah 70% dari kecerahan asli;Metode Pengukuran: (X * Y: Area Cahaya);
Karakteristik optik
Kondisi tindakan:1Mengukur lingkungan: ruangan gelap; 2. suhu lingkungan: 25 ± 2 °C; 3. 30min. waktu pemanasan.
Definisi Pin TFT LCD
Pin1, LEDA LED Anode
Pin2, LEDK LED Katode
Pin3, VCC Power Supply 2.8V
Pin4, IOVCC Power Supply 1.8V/2.8V Tegangan
Pin 5, GND Power Ground
Pin6, sinyal jam CLKP DSI-CLK+
Pin7, sinyal jam CLKN DSI-CLK
Pin8, GND Power Ground
Pin9, D0N DSI-D0- sinyal data
Pin10, D0P DSI-D0+ sinyal data
Pin11, GND Power Ground
Pin12, D1N DSI-D1- sinyal data
Pin13, D1P DSI-D1+ sinyal data
Pin14, GND Power Ground
Pin15, D2N NC DSI-D2 sinyal data
Pin16, D2P NC sinyal data DSI-D2+
Pin17, GND Power Ground
Pin18, D3N NC DSI-D2 sinyal data
Pin19, D3P NC sinyal data DSI-D2+
Pin20, GND Power Ground
Pin21, TE Power Supply 2.8V
Pin22, LCD_ID LCD_ID
Pin23, RESET Daftar pilih pin
Pin24, GND Power Ground
Pin25, GND Power Ground
Definisi CTP Pin
Pin1, GND
Pin 2, SDA - 2,8V
Pin3, SCL - 2,8V
Pin4, VDD - 3,3V
Pin5, INT
Pin 6, RST

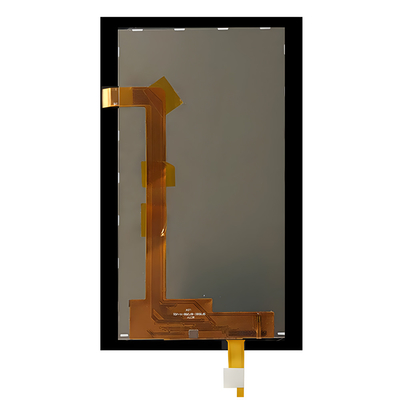

5 Inch Capacitive TFT LCD Display, PCAP TFT 5 Inch 720*1280 Pixels Display Gambar Produk
