Detail produk:
|
| Produk: | 1.54 inci OLED display | Resolusi: | Resolusi titik 128x64 |
|---|---|---|---|
| antarmuka: | I2C, SPI opsional | Mode Tampilan: | Tampilan Matriks Pasif |
| Optik: | Semua Sudut Pandangan | Garis Besar Redup.: | 47,0(P) x 43,0(L) x 13,8(T) mm |
| Daerah Aktif: | 35,06(P) x 17,52(W) mm | Lapangan Piksel: | 0,274x0,274mm |
| Metode Mengemudi: | 1/64 Siklus Kerja | Suhu Operasi: | -40°C hingga +70°C |
| suhu penyimpanan: | -40°C hingga +85°C | IC pengemudi: | SSD1309 atau setara |
| Nomor PIN: | 4 pin header, 7 pin opsional | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 1.54 inci OLED Display Module,Modul Tampilan OLED 128*64 |
||
SFOM154YZ4-12864WB-01 Spesifikasi.pdf
1.54 Inch OLED Display Module 128*64 Pixel 4 Pin IIC Interface Pambuka Produk
Dioda pemancar cahaya organik (OLED) adalah teknologi generasi berikutnya yang memungkinkan gambar yang lebih terang, lebih jelas dan respon yang lebih cepat.Model 54 inci SFOM154YZ4-12864WB-01 layar OLED terbuat dari 128 x 64 titik monokromModul OLED ini ringan, konsumsi daya rendah, ukuran kecil, dan memiliki opsi antarmuka yang berbeda, defaultnya adalah IIC, dan pilihan yang tersedia adalah port IIC dan SPI.Modul ini terbuat dari COB OLED, yang memiliki keuntungan karena mudah untuk mengikat modul untuk aplikasi pelanggan karena papan PCB di atasnya.
Modul tampilan SFOM154YZ4-12864WB-01 OLED pada awalnya tidak memiliki sentuhan, tetapi panel sentuh dapat disesuaikan.Terminal POS, alat kasir, perangkat genggam, mesin pesanan mobile, dll.
Fitur
1Layar mini OLED 1,54 inci ini memiliki resolusi 128X64 dan chipset SSD1309.
2. Modul layar OLED 1,54 inci ini memiliki konsumsi daya yang sangat rendah: pencahayaan layar penuh 0,08w.
34 pin OLED display 1.54 inci ini memiliki empat lubang pemasangan untuk pemasangan yang mudah.
4. Produk OLED 128x64 1,54 inci ini dirancang untuk tipe I2C, IIC dan SPI interface opsional.
5. Produk OLED 4pin 1,54 inci ini mendukung berbagai chip kontrol: sepenuhnya kompatibel dengan seri Arduino 51, seri msp430, stm32/2 CSR IC, dll.
6Tegangan catu daya dari produk I2C 1.54 inci OLED ini adalah DC 3V-5V.
7. ini 1.54 inci OLED display module adalah tertanam driver IC. itu dapat berkomunikasi dengan I2C ((IIC) Interface hanya perlu 4 I / O port
8. Produk OLED 1.54 inci 128x64 ini kompatibel dengan MMDVM, Pi-Star, dan kompatibel dengan Raspberry pi.
9. Produk 128x64 SPI OLED 1,54 inci ini adalah desain self-luminous, tidak perlu lampu latar, layar dapat self-luminous; Ini memiliki kontras tinggi, titik-titik cerah dan tajam, bahkan font kecil cukup mudah dibaca.
10. modul tampilan OLED 1,54 inci tidak ada font tertanam di dalam pengontrol OLED, pengguna dapat membuat font melalui perangkat lunak generasi font.
Informasi Produk
| Produk: | 1.54 inci OLED display |
| Resolusi: | Resolusi 128x64 Titik |
| Antarmuka: | I2C, SPI Opsional |
| Pengemudi IC: | SSD1309 Atau Setara |
| Optik: | Semua Sudut Pandangan |
| Mode Tampilan: | Tampilan Matriks Pasif |
| Outline Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Area Aktif: | 35.06 ((L) X 17.52 ((W) Mm |
| Pixel Pitch: | 0.274 x 0.274 mm |
| Metode mengemudi: | 1/64 Siklus Tugas |
| Suhu operasi: | -40°C sampai +70°C |
| Temp penyimpanan: | -40°C sampai +85°C |
| Nomor Pin: | 4 Pin Header, 7 Pin Opsional |
| Kepatuhan: | Sesuai dengan REACH & RoHS |
Definisi Pin
Pin1 GND (Power Ground)
Piin2 VDD (Voltasi modul daya 3V - 5V)
Pin3 SCL (garis jam)
Pin4 SDA (garis data)

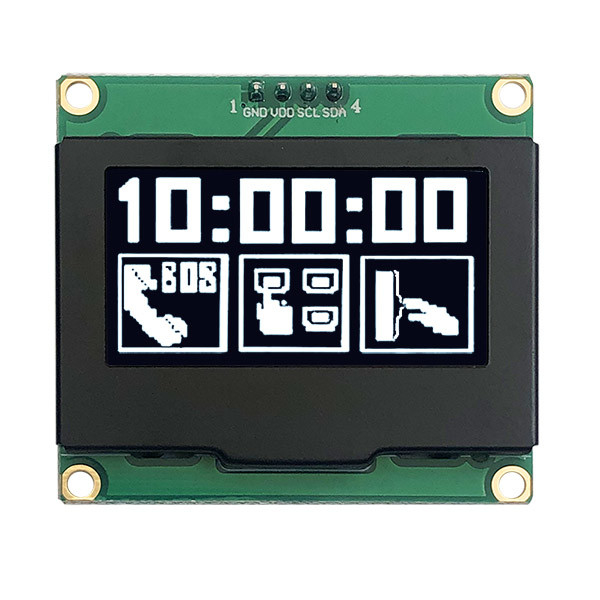

1.54 Inch OLED Display Module 128*64 Pixels 4 Pin IIC Interface Gambar Produk

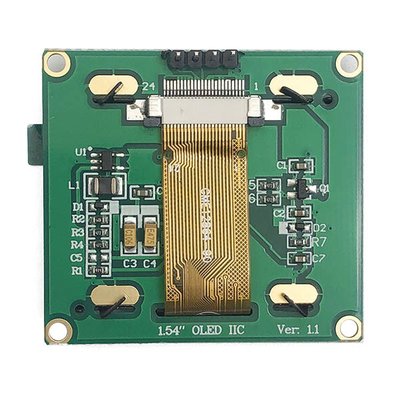

1.54 Inch OLED Display Module 128*64 Pixel 4 Pin IIC Interface Gambar Produk
